Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériau: | HRC, centre de détection et de contrôle, tôle d'acier galvanisée | tension: | 220/380/415/420/440V |
|---|---|---|---|
| Vitesse de moulin: | 120m/min maximum | Garantie: | 1 année |
| Lame: | Couteau circulaire | Tolérance de largeur: | +/-0.05MM |
| Contrôle: | PLC | Service après-vente fourni: | Machine disponible pour entretenir des machines à l'étranger |
| Surligner: | Découpage Machine Line,machine de fente de bande |
||

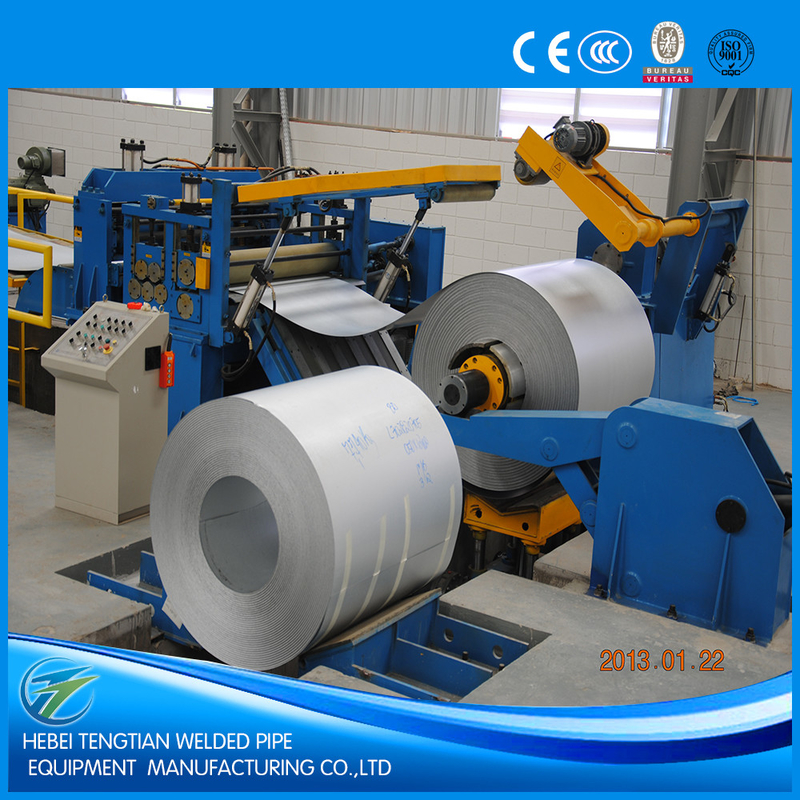

Machine de fente en acier semi-automatique de feuillard de haute précision
Description d'équipement
Une ligne de fente, également appelée la machine de fente, convient à dérouler la bobine en métal dans une bande, à la fendre dans des bandes plus étroites de la largeur nécessaire et au recul ils en vente ou prochaine procédure.
La fente de la ligne peut être classée par catégorie dans la bande mince fendant la ligne et la bande épaisse fendant la ligne pour l'épaisseur de la bande ou de la bande d'en cuivre fendant la ligne, l'acier de silicium, l'acier inoxydable, l'aluminium, la bande d'acier au carbone fendant la ligne, etc. pour le matériel traité.
Une ligne de fente se compose de
1. Voiture de bobine de chargement
2. Uncoiler
3. Dispositif de redresseur
4. Roll&leveler de pincement et haveuse hydraulique
5. Puits de boucle
6. Guide latéral
7. Découpeuse
8. Plate-forme de transition et bobinier de chute
9. Puits de boucle
10. Station de tension
11. Recoiler
12. Déchargement de la voiture de bobine
Prenez par la présente comme exemple une bande mince fendant la ligne utilisée pour le déroulement, la fente et le recul de l'acier au carbone laminé à froid, bande en acier galvanisée à chaud avec la gamme d'épaisseur de 0.3-3.0mm et la gamme de largeur de 800-1250mm.
Paramètre technique principal
Matériel : Acier au carbone laminé à froid et laminé à chaud, acier galvanisé.
Épaisseur matérielle : 0.3-3.0mm
Largeur matérielle : 800-1250mm
Identification de bobine. : Φ508mm/Φ610mm
Bobine O.D. : ≤Φ2000mm
Poids de bobine : 20 tonnes de maximum
Largeur de la bande la plus étroite fendue dans : 25mm (bande thickness≤1mm)
Précision de coupe de largeur : ±0.05mm (bande thickness≤1), ±0.1mm (bande thickness>1.5mm)
Fente du bureau : 0.03minimum, 5% de l'épaisseur de voyage
Non de la fente : 25no. (thickness1mm), 12no. (thickness2mm), 7no. (épaisseur 3mm)
Ligne vitesse fonctionnante : 150m/min maximum
Puissance totale : Approx.210kw
La fente de la ligne machine est habituellement soit adaptée aux besoins du client selon les exigences de client, tant que vous fournissez des paramètres et des conditions pour nous, et alors nous avons conçu pour vous un plan approprié d'équipement de machines.
Fait partie ci-dessous des modèles conçus par Tengtian
| Modèle | Épaisseur de bande | Largeur de bande | Poids de bobine | Vitesse | Puissance totale | Secteur occupé |
| (millimètre) | (millimètre) | (tonne) | (m/min) | (kilowatt) | (m) | |
| TTSL-450 | 0.15-3.0 | 200-420 | 4 MAX | 0-120 | 55 | 13X4 |
| TTSL-650 | 0.2-3.0 | 300-620 | 7 MAX | 0-120 | 96 | 15X4 |
| TTSL-850 | 0.3-3.0 | 300-800 | 8 MAX | 0-120 | 100 | 15X5 |
| TTSL-1350 | 0.3-6.0 | 300-1300 | 15MAX | 0-180 | 230 | 20X8 |
| TTSL-1650 | 2.0-8.0 | 600-1600 | 20 MAX | 0-120 | 380 | 33X12 |
| TTSL-2000 | 2.0-8.0 | 800-1950 | 35 MAX | 0-120 | 550 |
37X17 |
