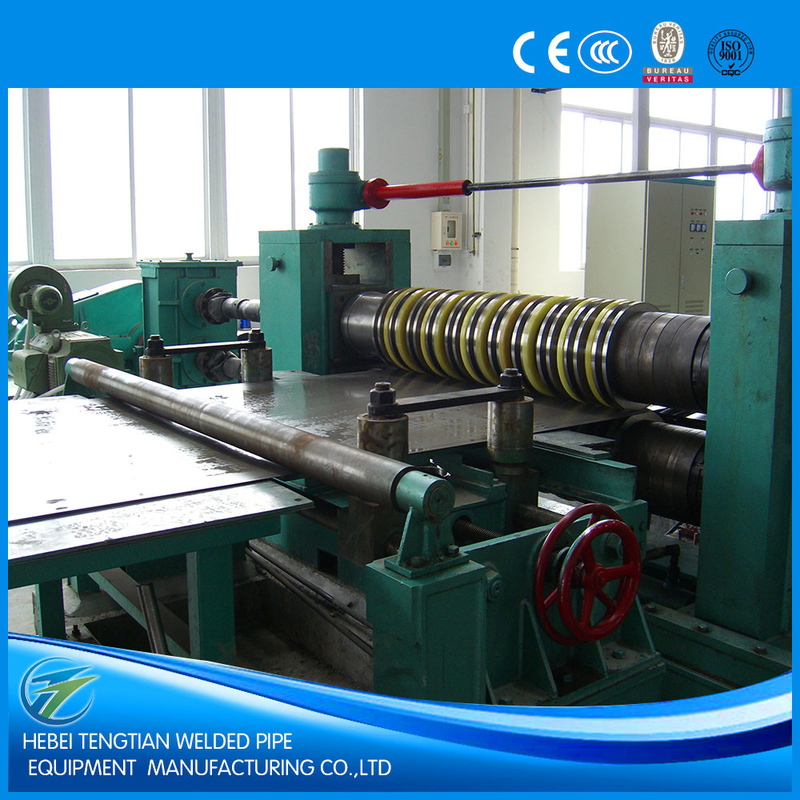

Machine de fente en acier complètement automatique avec l'opération de sécurité garantie de 1 an

Ligne de fente en acier à grande vitesse complètement automatique machine de haute précision de ZJ- (0.3-3) ×1300mm


Introduction :

Puisque l'épaisseur des bandes de bobine est proportionnellement à la capacité de feuille fendant des lignes, l'épaisseur plus grande des bobines principales a besoin des modèles plus grands des machines de fente de bobine. Généralement, nous pouvons classifier fendre des lignes dans trois groupes selon la différence d'épaisseur, c.-à-d., feuille mince fendant la ligne, la machine de fente épaisse moyenne de bobine et la découpeuse épaisse de bobine en métal de bobine.

Cette feuille mince fendant la ligne, également appelée la découpeuse de bobine en métal, est un genre de chaîne de production pour décomposer les bobines principales en plus petites bobines d'une largeur particulière. La feuille mince fendant la ligne se compose de la voiture de bobine-chargement, le mandrin simple déroulant, bobine-fin-alimentation et déblayement, le double rouleau pinçant l'alimentation, trois-rouleau-mise à niveau, la fin-coupe, bande-alignement, le disque cisaillant, tournoyer de chute, accumulateur de trou, pré-séparateur, tendre, reculer, voiture de bobine vers le bas, contrôle hydraulique, et contrôle électrique.
La feuille mince fendant la ligne convient à l'épaisseur de bande de bobine (0.2~1) millimètre, (0.3-2) millimètre, (0.3-3) millimètre et (0.4-4) millimètre ; tandis que la largeur de bande est variable : 600mm. 1000mm, 1250mm, 1600mm, 1800mm et ainsi de suite.

Avantages et caractéristiques de notre machine de fente en acier de bobine :

1. Chaque chaîne de production (feuille mince fendant la ligne) est conçue et faite strictement selon les besoins des clients. Non seulement ceci, nos ingénieurs pensent soigneusement plus de dans des chaussures du client, veillant la découpeuse entière de bobine en métal pour être compact, lisse, solide et facile à utiliser.
2. Les bobines minces diffèrent dans le poids de bobine, quand le poids maximum de bobine est petit, uncoiler (en porte-à-faux) habituellement simple de mandrin est adoptées pour la découpeuse de bobine en métal ; quand le poids maximum de bobine est jusqu'à 25Tons, il est approprié d'employer le double uncoiler de mandrin pour la machine de fente de bobine.
3. De client bandes minces étroites du besoin habituellement dans la précision de fente élevée. Nous assistons à beaucoup d'attention au contrôle de ligne centrale, fendant le contrôle de précision d'accessoires, le contrôle de précision de recul, etc. pour s'assurer fendre la précision à l'épaisseur mince.
4. Quand l'acier inoxydable, acier galvanisé, les bobines en acier colorées sont concernés, nous prenons des mesures sensibles telles que les rouleaux en caoutchouc, lisses transmettons des plats pour protéger la surface parfaite de feuille non blessée.
5. Nous avons l'avantage évident dans la conception de circuit hydraulique et la production pour ceci la feuille mince fendant la ligne.
6. Nous choisissons toujours de bons fournisseurs des pièces hydrauliques, moteurs, ralentisseurs, pièces électriques. Aussi bien, nous aimons acheter ces pièces selon les besoins des clients pour la découpeuse spéciale de bobine en métal.
7. Nous commandons strictement chaque lien de processus de fabrication, d'achat matériel, à la soudure, à l'usinage, au durcissement et au meulage, à l'assemblée, à la peinture. Par conséquent, nous pouvons nous assurer la découpeuse de bobine en métal de bonne qualité.
8. Nous pouvons fournir la même machine de fente de bobine de qualité aux prix meilleur marché parce que nous sommes bons à la gestion de coût de production.
9. Le moteur à courant alternatif Ou commande du moteur de C.C, client peut librement choisir. Habituellement nous adoptons le moteur de C.C et le conducteur de C.C d'Eurotherm 590 dus à ses avantages du fonctionnement d'écurie et du grand couple.
10. L'opération de sécurité est assurée par des indications claires sur la feuille mince fendant la ligne, les dispositifs de sécurité tels que l'arrêt d'urgence, etc.

Processus fonctionnant :

Bobine-chargement — uncoiler de Double-mandrin — Bobine-tête-alimentation, presse et pellant — pincement de Double-rouleau alimentant, mise à niveau de cinq-rouleau — la Fin-coupe — trouez l'accumulateur (1) — — cisaillement de disque — pré-séparateur/tendeur tournoyants de Bande-alignement de chute — trouez l'accumulateur (2) —/longueur-mesurant le rouleau — recul/presse et séparateur de bobines — Bobine-décharge — contrôle hydraulique — du contrôle électrique


Paramètre technique principal
Matériel des bobines : acier au carbone, acier inoxydable, plat galvanisé, plaque d'acier colorée
Épaisseur de bande : (0.3-3) millimètre
Largeur de Max. Strip : 1300mm
Diamètre intérieur des bobines : ≥Φ508mm
Diamètre extérieur des bobines : Φ1800mm
Poids de Max. Coil : 15000Kg
Moteur de découpeuse : moteur de C.C 75KW
Axe de découpeuse : Ф205 X 1400mm
Couteaux à disques sur l'axe de découpeuse : ID205mm x OD310mm X 10mm, 6CrW2Si (H13, SKD-11).
Séparation du disque : ID75 x OD180mm X 6mm, 65Mn
Tendre fourni par la bande passant par la laine de friction sentie enroulante autour des plats en bois.
Bloc de Recoiler : Ф508 X 1400mm
Moteur de Recoiler : moteur de C.C 110KW
Contrôle électrique : Armoire de conducteur de C.C d'Eurotherm 590 plus des panneaux de commande.
Fente de la vitesse : 100m/min maximum, réglable.


Forme de spécifications de machine de fente en acier de bobine :
