Nom du produit
Machine de fabrication de tuyaux en acier facile à utiliser Certification ISO
Une brève introduction
Grâce à la marque de renommée mondiale, HeBei TengTian est depuis longtemps reconnue comme l'un des pionniers de l'industrie chinoise des tubes à couture soudés.La marque TengTian propose plusieurs usines de tubes standard pour des tailles de produits communesEn plus des machines standard, nous offrons également des équipements spécialisés qui couvrent une large gamme de tubes et tuyaux métalliques de diamètre large, à partir de 3/16 " (4,76 mm) O.D.les moulins de réduction par étirement à froid aux moulins à cage OD de 28′′.
Comme l'exige l'application pour le soudage du tube ou du tuyau, HeBei TengTian peut également fournir aux usines des soudeurs à induction ou à contact à haute fréquence, le soudage par ondes carrées (ERW) en courant continu et en courant alternatif.
Caractéristiques
La machine de fabrication de tuyaux en acier facile à utiliser est une machine de fabrication de tuyaux en acier avec des caractéristiques techniques avancées des produits de tuyaux.FFX,FF méthode de formage, et le choix de la conception de formage en rouleau allemand.
- fabrication de tuyaux de haute précision
- performances stables
- un rendement élevé
- entièrement automatisé
- fonctionnement simple
- production continue
- une efficacité élevée, moins de déchets de matériaux
- faible coût de production.
Tournée Mills:
Étape 1 - Bobines
Il y a des aciers au carbone qui vont être transformés en tuyaux pour vous.
Étape 2 - dérouler
La bobine en acier au carbone est placée sur le découler
Étape 3 - Nivelateur
Le stock de bobine est nivelé
Étape 4 - soudage à l'arrière
Connectez la dernière bobine à la bobine suivante pour la formation et le dimensionnement ininterrompu
Pas à pas5- Le moulin.
Ensuite, il passe par une série de rouleaux qui forment l'acier plat en tuyau

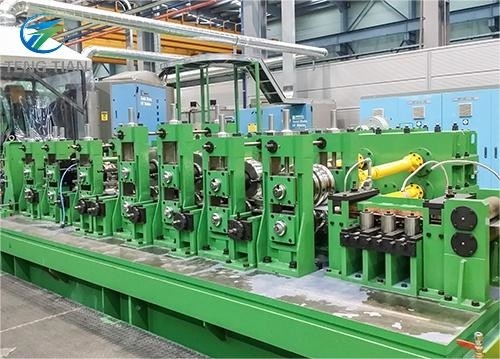

Pas à pas6- Rouleaux de moulin
Les rouleaux forment ce tableau de taille en forme
Pas à pas7- Le soudeur.
Un soudeur à résistance électrique termine le tuyau ou le tube
Pas à pas8- Je suis Scarfer.
La couture est "écharpée" pour rendre le tuyau ou le tube lisse tout autour.

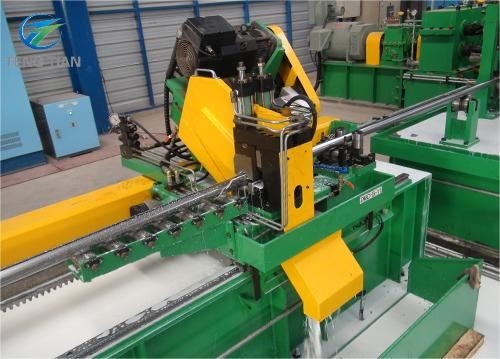

Pas à pas9- Une scie.
le tuyau et le tube sont sciés en longueur

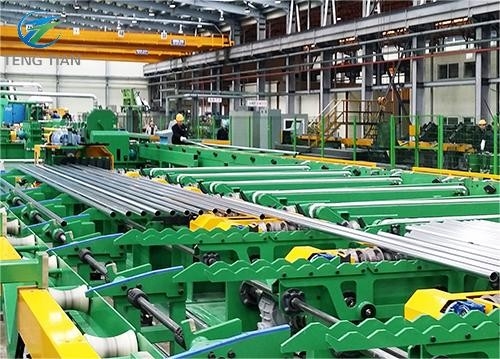

Étape 10 - Collecte
Enfin, la collecte des tuyaux pour l'emballage
Liste des machines de broyeur de tuyaux
| Je ne veux pas. |
Modèle |
Taille du tuyau |
Épaisseur |
Velocité (m/min) |
Capacité (KW) |
HF ((KW) |
Superficie ((LxW) |
| 1 |
HG20 |
ø8 - ø20 mm |
0.3 - 1,5 mm |
30 à 150 |
210 |
100 |
40*12 |
| 2 |
HG32 |
ø10 - ø32 mm |
0.4 - 2,0 mm |
30 à 150 |
300 |
150 |
40*12 |
| 3 |
HG50 |
ø16 - ø50 mm |
00,7 à 2,5 mm |
30 à 150 |
410 |
200 |
60*12 |
| 4 |
HG60 |
ø22 - ø60 mm |
0.9 à 3,0 mm |
30 à 150 |
410 |
200 |
60*12 |
| 5 |
HG76 |
Ø25 - ø76 mm |
1 à 4 mm |
30 à 120 |
580 |
300 |
80*16 |
| 6 |
HG89 |
Ø32 - ø89 mm |
1 à 4,5 mm |
30 à 100 |
660 |
300 |
100*16 |
| 7 |
HG114 |
Ø45 - ø114 mm |
1.5 à 5 mm |
30 à 80 |
920 |
400 |
100*16 |
| 8 |
HG140 |
Ø50 à ø140 mm |
1.5 à 5.5 mm |
30 à 80 |
920 |
400 |
100*16 |
| 9 |
HG165 |
Ø60 - ø165 mm |
2 à 6 mm |
30 à 60 |
1100 |
500 |
100*16 |
| 10 |
HG219 |
Ø114 - ø219 mm |
3 à 8 mm |
20 à 45 |
1400 |
600 |
150*16 |
| 11 |
HG273 |
Ø114 - ø273 mm |
4 à 12 mm |
15 à 30 |
2100 |
800 |
160*18 |
| 12 |
HG325 |
Ø165 à ø325 mm |
4 à 14 mm |
10 à 30 |
2500 |
1000 |
200*24 |
| 13 |
HG426 |
Ø165 à ø426 mm |
4 à 16 mm |
8 à 25 |
2900 |
1200 |
250*24 |
| 14 |
HG508 |
Ø219 - ø508 mm |
5 à 18 mm |
5 à 18 |
3400 |
1600 |
300*24 |
| 15 |
HG610 |
Ø355 à ø610 mm |
5 à 18 mm |
5 à 18 |
3700 |
1600 |
300*24 |
| 16 |
HG760 |
Ø426 - ø760 mm |
5 à 20 mm |
5 à 20 |
4300 |
1800 |
300*24 |
Image de référence
