machine de fabrication de tubes en acier
>
Machine à tuyauterie en acier au carbone pour petits tuyaux 0,8-4,0 mm d'épaisseur

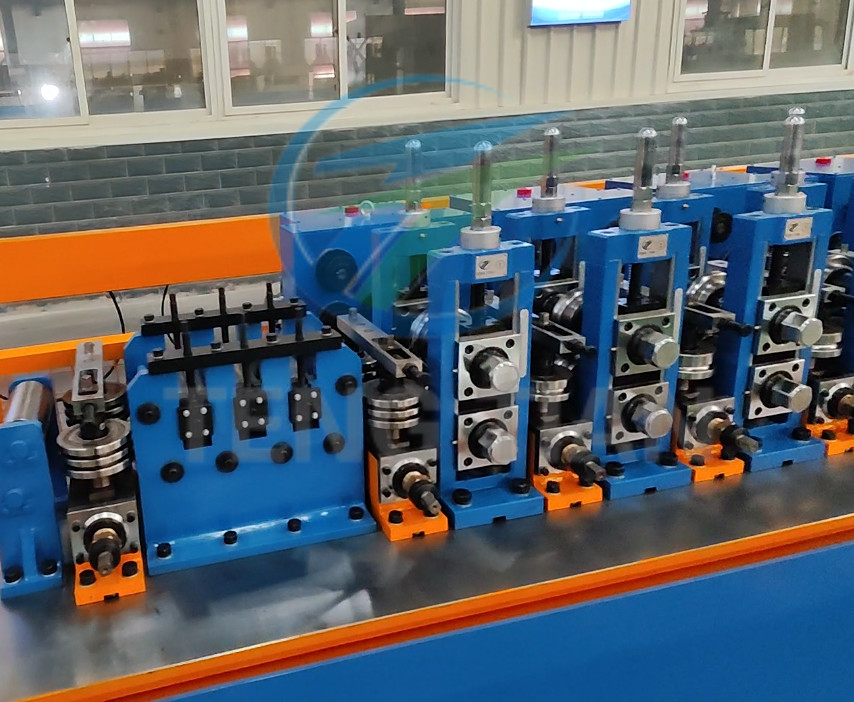

Machine à tuyauterie en acier au carbone pour petits tuyaux 0,8-4,0 mm d'épaisseur

Détails du produit:
Lieu d'origine: La Chine
Nom de marque: TENG TIAN
Certification: CE / ISO9001
Numéro de modèle: HG42
Des informations détaillées
Lieu d'origine:
La Chine
Nom de marque:
TENG TIAN
Certification:
CE / ISO9001
Numéro de modèle:
HG42
Nom de produit:
Machine de fabrication de tuyaux en acier en carbone pour petit tuyau
Gamme d'épaisseur:
0,8-4,0 mm
Service après la vente:
Ingénieurs disponibles pour servir à l'étranger
Vitesse:
110m / min
Matériel:
HRC; CRC; GI; PPGI
Mot-clé:
Machine de fabrication de tuyaux en acier
Mettre en évidence:

High Light

Mettre en évidence:

Machines pour la fabrication de tubes en carbone

,

Tuyau d'acier au carbone faisant la machine

,

Machines de formage de tubes en acier de petite taille

Informations commerciales
Quantité de commande min:
1 jeu
Prix:
$100000 to $1 million
Détails d'emballage:
Exportation de l'emballage standard, et fixe dans le conteneur
Délai de livraison:
180 jours
Conditions de paiement:
T / t, l / c
Capacité d'approvisionnement:
20 ensembles/année
Description du produit
Machine de fabrication de tubes en acier au carbone pour petits tubes
Spécifications du produit
Attribut Valeur
Nom du produit Machine de fabrication de tubes en acier au carbone pour petits tubes
Plage d'épaisseur 0.8-4.0mm
Service après-vente Ingénieurs disponibles pour le service à l'étranger
Vitesse 110m/min
Matériau HRC; CRC; GI; PPGI
Description du produit

Cette machine de fabrication de tubes en acier est dotée d'un système hydraulique avec une machine de pré-planage et une machine de planage fin entraînées par des moteurs CC ou CA. La fixation de la longueur est réalisée par un encodeur avec un style de coupe par cisaillement d'arrêt.

Le système complet comprend :

  • Chariot de chargement de bobines
  • Dérouleur à double mandrin
  • Guide de tête de bobine de style portique
  • Équipement de pressage et de pelletage
  • Alimentation par pincement et pré-planage
  • Table de transmission avec guide latéral
  • Ébavureuse et enrouleur de rebut
  • Machine de planage principale
  • Équipement d'envoi de feuilles final
  • Encodeur de fixation de longueur
  • Cisaille hydraulique
  • Table à rouleaux de livraison et équipement d'envoi de plaques
  • Table d'empilage pneumatique
  • Système hydraulique
  • Système de contrôle électrique
Principales caractéristiques
  • Vitesse jusqu'à 20 m/min (4-5 pièces/min pour des feuilles de 2000 mm de long)
  • Précision de planage : ±1,5 mm/Å
  • Précision de la longueur de la feuille : ±0,5 mm/m
  • Précision de la longueur diagonale de la feuille : ±1 mm/m
  • Gère les bobines de plaques lourdes jusqu'à 30T, 35T ou 40T avec un dérouleur à double cône
  • L'ouvre-tête de bobine de style portique robuste assure un déroulement en douceur
  • Diamètre du rouleau de planage calculé scientifiquement pour des performances optimales
  • Les rouleaux de support empêchent la déformation pendant le planage
  • Double système de planage pour des résultats supérieurs
  • Ébavureuse en option disponible
  • Composants haut de gamme de grandes marques (API Mitsubishi, pièces hydrauliques Yuken/Fuxin, roulements HRB/ZWZ/SKF)
Spécifications techniques
Modèle Taille du tube Épaisseur Vitesse (m/min) Capacité (KW) HF (KW) Surface (Lxl en mètres)
1 HG20 Ø8 - Ø20 mm 0,3 - 1,5 mm 30 - 150 210 100 40*12
2 HG32 Ø10 - Ø32 mm 0,4 - 2,0 mm 30 - 150 300 150 40*12
3 HG50 Ø16 - Ø50 mm 0,7 -2,5 mm 30 - 150 410 200 60*12
4 HG60 Ø22 - Ø60 mm 0,9 - 3,0 mm 30 - 150 410 200 60*12
5 HG76 Ø25 - Ø76 mm 1 - 4 mm 30 - 120 580 300 80*16
6 HG89 Ø32 - Ø89 mm 1 - 4,5 mm 30 - 100 660 300 100*16
7 HG114 Ø45 - Ø114 mm 1,5 -5 mm 30 - 80 920 400 100*16
8 HG140 Ø50 - Ø140 mm 1,5 - 5,5 mm 30 - 80 920 400 100*16
9 HG165 Ø60 - Ø165 mm 2 - 6 mm 30 - 60 1100 500 100*16
10 HG219 Ø114 - Ø219mm 3 - 8 mm 20 - 45 1400 600 150*16
11 HG273 Ø114 - Ø273mm 4 - 12 mm 15 - 30 2100 800 160*18
12 HG325 Ø165 - Ø325 mm 4 - 14 mm 10 - 30 2500 1000 200*24
13 HG426 Ø165 - Ø426 mm 4 - 16 mm 8 - 25 2900 1200 250*24
14 HG508 Ø219 - Ø508 mm 5 - 18 mm 5 - 18 3400 1600 300*24
15 HG610 Ø355 - Ø610 mm 5 - 18 mm 5 - 18 3700 1600 300*24
16 HG760 Ø426 - Ø760 mm 5 - 20 mm 5 - 20 4300 1800 300*24
