machine de fabrication de tubes en acier

Machine de fabrication de tuyaux en acier certifiée CE Épaisseur 1-5 mm

Name: Machine de fabrication de tuyaux en acier certifiée CE Épaisseur 1-5 mm
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: CTL-1600×5mm
Price: 50,000.00 USD
Availability: InStock

Détails du produit:

Lieu d'origine:	La Chine
Nom de marque:	TENG TIAN
Certification:	CE / ISO9001
Numéro de modèle:	CTL-1600×5mm

Des informations détaillées

Lieu d'origine:

La Chine

Nom de marque:

TENG TIAN

Certification:

CE / ISO9001

Numéro de modèle:

CTL-1600×5mm

Nom de produit:

Ligne automatique de fabrication de tuyaux en acier certifiée CE

Gamme d'épaisseur:

1.0 - 5,0 mm

Service après la vente:

Ingénieurs disponibles pour servir à l'étranger

Vitesse de coupe:

0-100m / min

Matériel:

HRC; CRC; GI; acier couleur

Mot-clé:

Machine de fabrication de tuyaux en acier

Mettre en évidence:

High Light

Mettre en évidence:

Machine de fabrication de tubes en acier HRC

machine de fabrication de tubes en acier automatique

Machine de fabrication de tubes en acier HRC

Informations commerciales

Quantité de commande min:

1 jeu

Prix:

$100000 to $1 million

Détails d'emballage:

Exportation de l'emballage standard, et fixe dans le conteneur

Délai de livraison:

90 jours ouvrables

Conditions de paiement:

T / t, l / c

Capacité d'approvisionnement:

20 ensembles/année

Description du produit

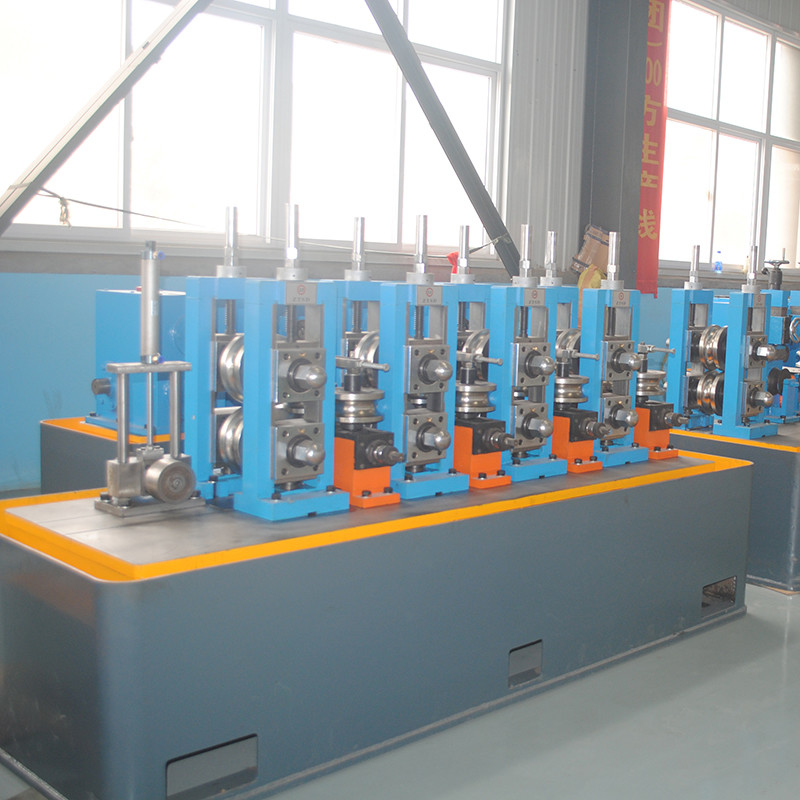

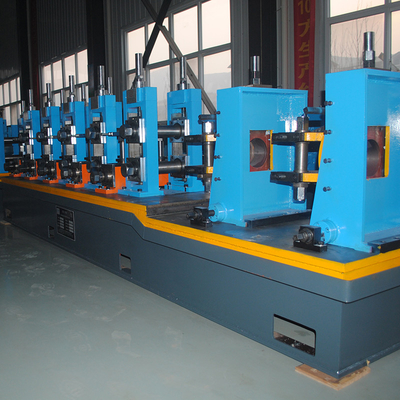

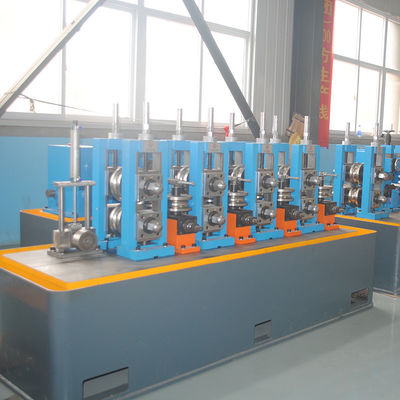

Ligne de fabrication de tubes en acier HRC automatique CE

Spécifications du produit

Attribut	Valeur
Nom du produit	Ligne automatique de fabrication de tubes en acier certifiée CE
Plage d'épaisseur	1,0 - 5,0 mm
Service après-vente	Ingénieurs disponibles pour le service à l'étranger
Vitesse de coupe	0-100m/min
Matériau	HRC; CRC; GI; ACIER DE COULEUR

Description du produit

La ligne automatique de fabrication de tubes en acier certifiée CE est conçue pour dérouler et aplanir des bandes de bobines, puis les cisailler à des longueurs spécifiées à des vitesses allant jusqu'à 100 m/min. Cette machine de coupe à longueur (CTL) haute performance est idéale pour le traitement de tôles ou de bobines minces avec précision et efficacité.

Composants du système

Le système certifié ISO9001 comprend : un chariot de chargement de bobines, un dérouleur à mandrin unique, un guide de tête de bobine, un équipement de pressage et de pelletage, un rouleau d'alimentation par pincement et une machine de nivellement, un accumulateur de trous, un guide latéral, une machine de nivellement fin et de fixation de longueur, une cisaille mécanique pneumatique, une courroie de livraison, un support d'empilage, une table élévatrice haut-bas, un chariot de sortie, un système hydraulique et un système de contrôle électrique.

Capacités techniques

La machine CTL à grande vitesse traite les bobines d'acier d'une épaisseur comprise entre 0,2 et 5 mm, avec des spécifications de largeur et de longueur personnalisables pour répondre aux exigences des clients.

Principales caractéristiques et avantages

Vitesse rapide et haute précision : Fonctionnement jusqu'à 100 m/min (25-30 pièces/min pour des tôles de 2000 mm). Niveaux de précision : ±1 mm/m² pour le nivellement, ±0,5 mm/m pour la longueur de la tôle, ±0,5 mm/m pour la longueur diagonale.
Déroulement optimisé : Conception de dérouleur à mandrin unique (en porte-à-faux) pour un traitement efficace des bobines plus légères.
Nivellement de précision : Les diamètres des rouleaux de nivellement calculés scientifiquement garantissent des tôles d'acier parfaitement plates.
Empilage automatisé : Le support d'empilage intégré organise les tôles finies automatiquement.
Protection de surface : L'accumulateur de trous entre les étapes de nivellement protège la qualité des tôles tout en maintenant la synchronisation.

Spécifications du modèle

N°	Modèle	Taille du tuyau	Épaisseur	Vitesse (m/min)	Capacité (KW)	HF (KW)	Surface (Lxl en mètres)
1	HG20	Ø8 - Ø20 mm	0,3 - 1,5 mm	30 - 150	210	100	40*12
2	HG32	Ø10 - Ø32 mm	0,4 - 2,0 mm	30 - 150	300	150	40*12
3	HG50	Ø16 - Ø50 mm	0,7 -2,5 mm	30 - 150	410	200	60*12
4	HG60	Ø22 - Ø60 mm	0,9 - 3,0 mm	30 - 150	410	200	60*12
5	HG76	Ø25 - Ø76 mm	1 - 4 mm	30 - 120	580	300	80*16
6	HG89	Ø32 - Ø89 mm	1 - 4,5 mm	30 - 100	660	300	100*16
7	HG114	Ø45 - Ø114 mm	1,5 -5 mm	30 - 80	920	400	100*16
8	HG140	Ø50 - Ø140 mm	1,5 - 5,5 mm	30 - 80	920	400	100*16
9	HG165	Ø60 - Ø165 mm	2 - 6 mm	30 - 60	1100	500	100*16
10	HG219	Ø114 - Ø219mm	3 - 8 mm	20 - 45	1400	600	150*16
11	HG273	Ø114 - Ø273mm	4 - 12 mm	15 - 30	2100	800	160*18
12	HG325	Ø165 - Ø325 mm	4 - 14 mm	10 - 30	2500	1000	200*24
13	HG426	Ø165 - Ø426 mm	4 - 16 mm	8 - 25	2900	1200	250*24
14	HG508	Ø219 - Ø508 mm	5 - 18 mm	5 - 18	3400	1600	300*24
15	HG610	Ø355 - Ø610 mm	5 - 18 mm	5 - 18	3700	1600	300*24
16	HG760	Ø426 - Ø760 mm	5 - 20 mm	5 - 20	4300	1800	300*24
