moulin de tube de précision
>
Fabrication de tubes de précision pour la fabrication de tubes de précision 25-76 mm soudage à haute fréquence

Fabrication de tubes de précision pour la fabrication de tubes de précision 25-76 mm soudage à haute fréquence

Détails du produit:
Lieu d'origine: Hebei
Nom de marque: Tengtian
Certification: CE,ISO9001,BV
Numéro de modèle: HG50
Des informations détaillées
Lieu d'origine:
Hebei
Nom de marque:
Tengtian
Certification:
CE,ISO9001,BV
Numéro de modèle:
HG50
Product Name:
Precision Tube Mill Heavy Duty ERW Pipe Making Machine , ERW Pipe Machine By Turbine Worm
Adjustment type:
By turbine worm
Mill speed:
30-100m/min
Pipe shape:
Round,square,rectangular
Pipe diameter:
25-76mm
Thickness:
1.0-3.0mm
Cutting Saw:
Cold Saw & Friction Saw Cutting
Welding Type:
High Frequency Welding
Keyword:
Precision Tube mill
Mettre en évidence:

High Light

Mettre en évidence:

Fraiseuse de tuyau

,

moulins de tube industriels

Informations commerciales
Quantité de commande min:
1 jeu
Prix:
$100000 to $1 million
Détails d'emballage:
Emballage imperméable et navigable d'exportation.
Délai de livraison:
60 jours de travail
Conditions de paiement:
L / C, T / T
Capacité d'approvisionnement:
50 ensembles/année
Description du produit

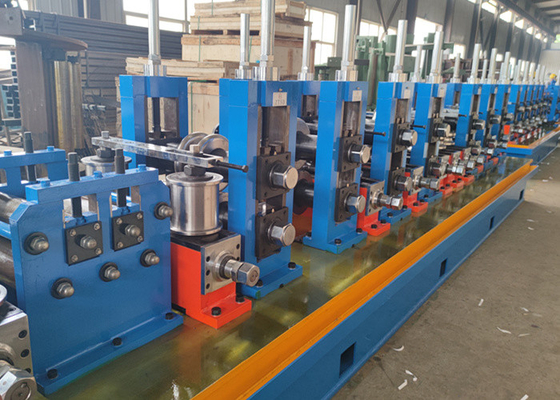

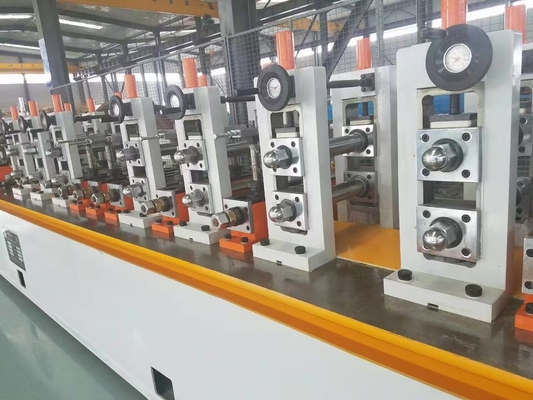

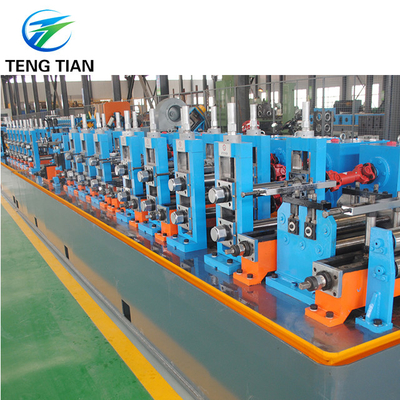

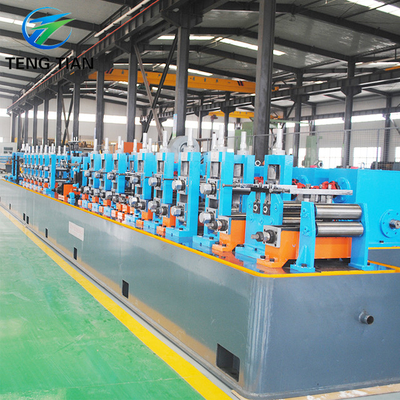

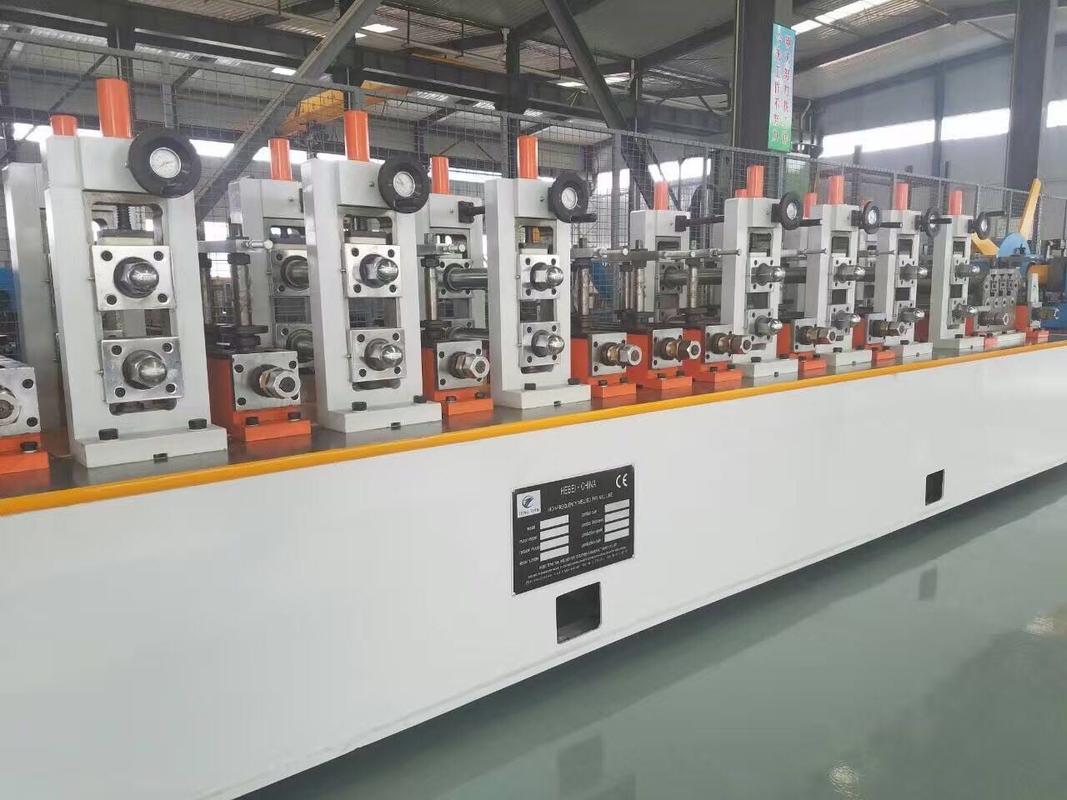

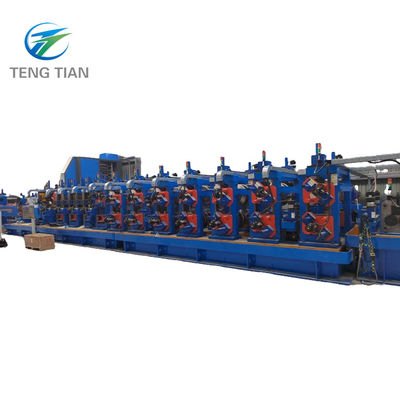

Machine à fabriquer des tubes de précision à usage intensif ERW
Machine à tubes ERW par vis sans fin à turbine
Attribut Valeur
Nom du produit Machine à fabriquer des tubes de précision à usage intensif ERW, Machine à tubes ERW par vis sans fin à turbine
Type de réglage Par vis sans fin à turbine
Vitesse de la machine 30-100m/min
Forme du tube Rond, carré, rectangulaire
Diamètre du tube 25-76mm
Épaisseur 1.0-3.0mm
Scie de coupe Scie à froid et scie à friction
Type de soudure Soudure haute fréquence
Description de l'équipement

Cette machine à fabriquer des tubes ERW haute fréquence et haute précision est conçue pour produire des tubes pour matériaux de construction, largement utilisés pour les matériaux de construction, les systèmes de drainage, les tubes d'alimentation en énergie, les profilés de construction et de décoration, les profilés extrudés et les profilés pliés à froid.

La précision du produit atteint 0,05 mm (HG32/HG50/HG76), avec une précision supérieure à 0,08 mm pour les unités HG76.

Spécifications techniques
Matière première: HRC, CRC, Bobine galvanisée
Gamme de production:
  • Tube rond : 25-76mm ; Épaisseur : 1.0-4.0mm
  • Tube carré : 20*20-60*60mm ; Épaisseur : 1.0-3.0mm
  • Rectangulaire : 20*40-40*80mm ; Épaisseur : 1.0-2.5mm
Soudeur H.F. : GGP250Kw à l'état solide
Vitesse de la ligne : Max. 100m/min
Longueur du tube : 4-12m
Précision de coupe : ±3mm
Principaux avantages
  • Haute précision : Saut de rouleau de niveau 0,01, jeu du cadre et de la glissière ≤0,02, degré vertical du cadre ≤0,05, degré parallèle de chaque cadre ≤0,1, erreur de diamètre et de circularité du tube en acier ≤0,08
  • Intègre la technologie japonaise pour des exigences de haute précision
  • Le système de réglage par vis sans fin et roue et vis sans fin assure un fonctionnement précis et économe en énergie
  • Système de raclage 3D réglable avec capacité de rotation de ±20°
  • Le système de poussée carrée de la tête turque réduit le poids du moule tout en maintenant une formation stable et des angles R uniformes
  • Les blocs d'amortissement en nylon sur les arbres de mise à niveau réduisent l'impact sur les arbres et les roulements
Processus de production
  • Déroulement
  • Déroulage
  • Aplatissement
  • Cisaillement d'extrémité et soudure bout à bout
  • Accumulateur
  • Formage
  • Soudure par induction haute fréquence
  • Enlèvement des bavures externes
  • Refroidissement
  • Calibrage
  • Coupe
  • Contrôle et collecte
  • Accès à l'entrepôt
