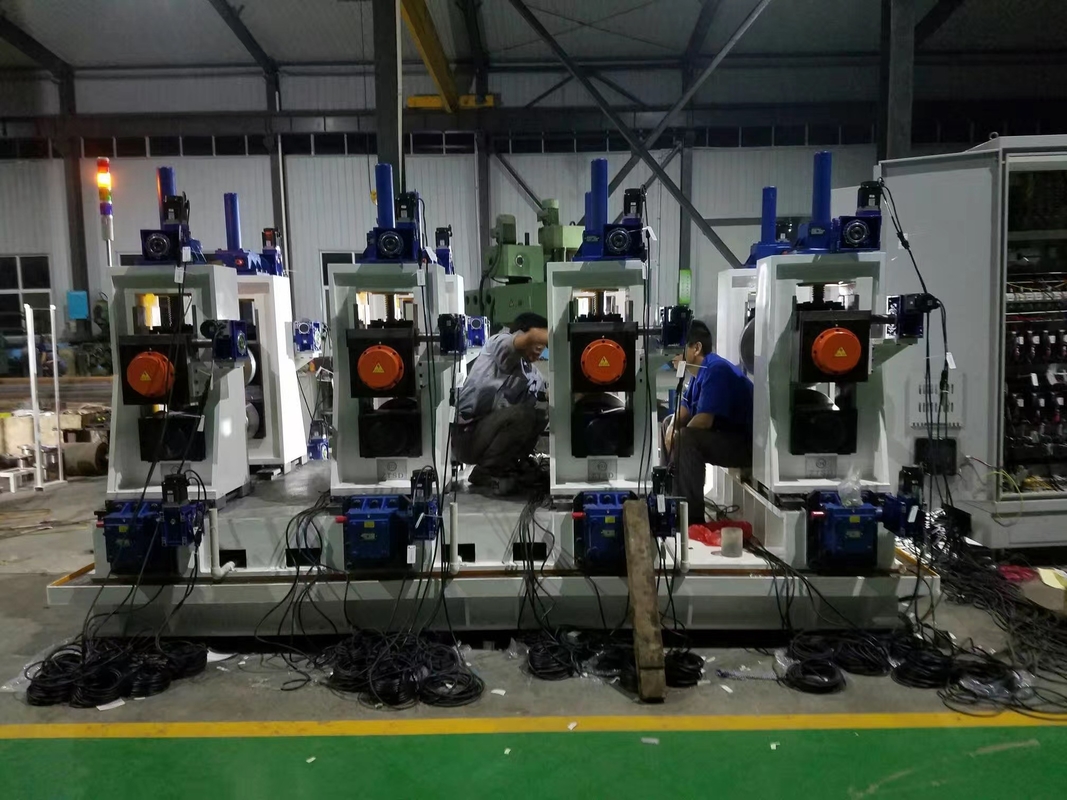

Machine à fraiser les tubes en acier galvanisé 100 m/min Vitesse de fraisage Tube carré
Spécifications du produit
| Attribut |
Valeur |
| Nom de la fraiseuse |
Machine à fraiser les tubes en acier galvanisé 100 m/min Vitesse de fraisage Tube carré |
| Tension |
220/380/415/420/440V |
| Vitesse de fraisage |
30-100m/min |
| Garantie |
1 an |
| Taille du tube |
30x30-80x80mm |
| Épaisseur |
1.0-4.0mm |
| Type de soudure |
Soudure haute fréquence |
| Service après-vente |
Ingénieurs disponibles pour l'entretien des machines à l'étranger |
Processus de production
Faire défiler vers le haut
Déroulage
Aplatissement
Cisaillement d'extrémité et soudure bout à bout
Accumulateur
Formage
Soudure par induction haute fréquence
Enlèvement des bavures externes
Refroidissement
Dimensionnement
Coupe
Vérification et collecte
Accès à l'entrepôt
Spécifications techniques
Matières premières : Acier à faible teneur en carbone et acier de construction faiblement allié, σb≤580Mpa σs≤380Mpa
Largeur de la bande d'acier : 320-800mm
Épaisseur de la bande d'acier : 3.0-12.7 mm
Diamètre intérieur de la bande d'acier : φ480-580mm
Diamètre extérieur de la bande d'acier : φ800-1800mm
Poids de la bobine d'acier (Max) : 12t
Matière première au nom de la nuance d'acier : Q195-Q345, SPHC
Normes de qualité des matières premières : Principalement selon les normes GB, pièces avec JIS, DIN
Épaisseur (Max) : 5.0mm, épaisseur 1.5mm
Principales spécifications du produit
Tube carré : 80×80--200×200 (toute taille dans cette plage)
Rectangulaire : 80×120-120×280 (toute taille dans cette plage)
Tube rectangulaire : Tous adoptent le type de formage vertical
Épaisseur de paroi : 3.0-12.7mm
Longueur : 4-12m
Direction d'alimentation de l'unité : Gauche ou droite (face au côté opérateur)
Élévation de la ligne de laminage : +900mm
Vitesse de formage : 10-40m/min
Moteur principal : Moteur à conversion de fréquence 22KW×2 Chaque fois
Description de l'équipement
Le Machine à tube carré haute précision entièrement automatique 80x80mm avec une épaisseur de 4,0 mm est la première machine à fabriquer des tubes entièrement automatique en Chine à répondre aux exigences du marché international. Développé selon notre unité de la série LW de l'entreprise combinée à la technologie de formage FF, cet équipement automatique de tubes carrés et rectangulaires peut produire de l'acier plié à froid ouvert tel que l'acier en profilé U et C, avec une largeur et une hauteur infiniment réglables.
La machine coupe les tubes d'acier avec une grande précision, produisant des incisions de niveau, lisses et sans bavures.
Principales caractéristiques
- Capacité de réglage rapide des rouleaux
- Réglage facile pour différentes spécifications de tubes
- Réduction des besoins et des coûts de main-d'œuvre
- Durée de vie prolongée de l'équipement
- Réparabilité des composants individuels de la machine
Composants de la machine
- Pièces de formage : Sept bâtis de rouleaux horizontaux, quatre bâtis de courbure vides, quatre bâtis de rouleaux verticaux et un bâti d'alimentation
- Pièces de soudure : Cinq rouleaux d'extrusion, deux bâtis de raclage et un bâti de polissage
- Pièces d'affûtage : Quatre bâtis à quatre rouleaux
- Commande électrique : Système de commande PLC multipoint
