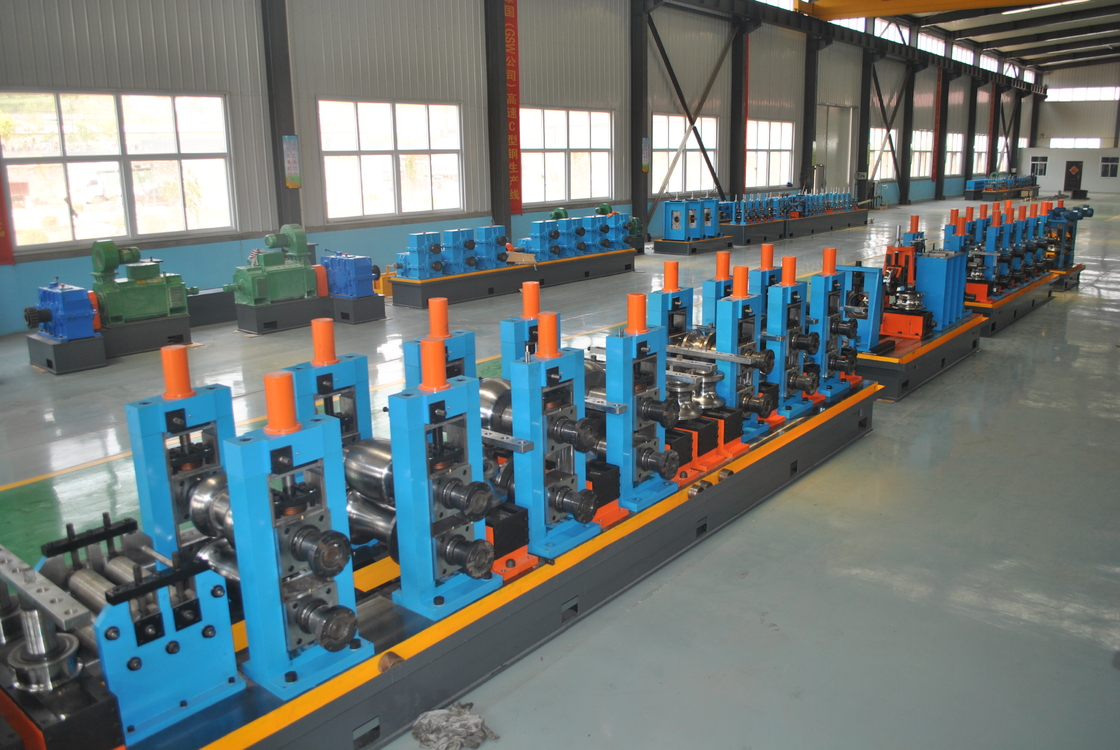

Machine de broyage de tubes SS de haute précision pour tubes en acier de 32 à 114 mm

La chaîne de production de tuyaux en acier ERW haute fréquence entièrement automatique et de haute précision est utilisée pour fabriquer des tuyaux en acier soudés de Φ32mm-Φ114mm avec une épaisseur de paroi de 1,0mm-5,0mm, peut produire des tuyaux carrés de 60*60 - 200*200mm. Après avoir absorbé la technologie de fabrication de tuyaux avancée, tant à l'étranger qu'au niveau national, notre chaîne de production conçue de manière innovante et chaque unité de la chaîne de production est non seulement économique mais aussi pratique.

• La machine de fabrication de tubes et de tuyaux ERW est une série de machines qui construisent des tubes et des tuyaux à joint de soudure longitudinal avec des bandes d'acier d'une certaine largeur.
• Elle commence par dérouler et aplanir les bobines d'acier fendues en bandes d'acier.
• Les bandes d'acier aplaties seront ensuite insérées dans la machine de formage et le rouleau de la machine roulera la bande pour lui donner la forme d'un tuyau rond.
• Les bandes laminées seront ensuite envoyées dans la boîte de soudure où le tube est soudé par une soudeuse à haute fréquence à l'état solide.
• Les tubes soudés seront formés à la forme ou à la taille souhaitée dans une machine de calibrage. Enfin, les tubes seront coupés à la longueur et mis en faisceaux.

• Haute précision - entre les sauts de rouleaux de niveau 0,01, entre l'espace du cadre et de la glissière ≤0,02, degré vertical du cadre ≤0,05, degré parallèle de chaque cadre ≤0,1, erreur de diamètre et de rondeur du tuyau en acier ≤0,08
• Utilisez la technologie japonaise pour répondre aux exigences de haute précision des clients étrangers
• Utilisation programmable de l'ajustement de la vis sans fin et de la roue dentée, la précision de l'ajustement est élevée, l'énergie est précise
• La cicatrice de raclage peut être ajustée en réglage 3D, le racleur peut pivoter le long du cercle d'acier ±20°
• Le rond devient carré est une tête turque qui pousse le carré, peut réduire le poids du moule, former de manière stable, angle R uniforme
• L'arbre de niveau augmente le bloc d'amortissement en nylon, réduit l'impact sur l'arbre et le roulement

Dérouler -> Dérouler -> Aplatir -> Cisaillement d'extrémité et soudure bout à bout -> Accumulateur -> Formage -> Soudure par induction haute fréquence -> Enlèvement des bavures externes -> Refroidissement -> Calibrage -> Coupe -> Vérification et collecte -> Accès à l'entrepôt

• Soudeuse H.F. : Soudeuse haute fréquence à l'état solide GGP400Kw
• Vitesse de la ligne : Max. 60 m/min
• Longueur du tube : 6-12m
• Précision de coupe : ±3mm
• Puissance électrique installée : environ 600KW
• Taille de l'ensemble de la ligne : environ 80X9m

En tant que fabricant et fournisseur de machines de fabrication de tuyaux certifié CE et ISO9001:2008 en Chine. Basées sur notre haute qualité, nos performances fiables et notre longue durée de vie, nos machines sont exportées vers la Turquie, l'Égypte, le Maroc, le Kazakhstan, l'Ouzbékistan, le Tadjikistan, la Syrie, l'Iran, l'Irak, le Mexique, le Sri Lanka, le Pakistan, la Thaïlande, le Vietnam et plus de 30 autres pays.

Si vous êtes intéressé, n'hésitez pas, nous sommes là pour vous aider.
