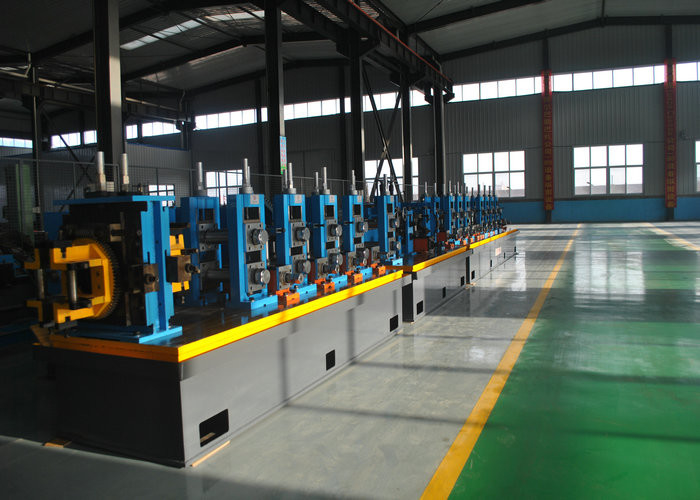

Ligne de fabrication de tubes ERW automatique à haute vitesse de 0,5 à 2 pouces

Name: Ligne de fabrication de tubes ERW automatique à haute vitesse de 0,5 à 2 pouces
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: ERW140
Price: 50,000.00 USD
Availability: InStock

Détails du produit:

Lieu d'origine:	Hebei
Nom de marque:	Tengtian
Certification:	CE, ISO9001, BV
Numéro de modèle:	ERW140

Des informations détaillées

Lieu d'origine:

Hebei

Nom de marque:

Tengtian

Certification:

CE, ISO9001, BV

Numéro de modèle:

ERW140

Nom du produit:

0.5-2 pouces haute vitesse haute précision automatique ERW ligne de tuyauterie

Matériel:

Coils laminés à chaud, coils laminés à froid, acier galvanisé

Méthode de formation:

FFX Technologie de formage et formage direct

Vitesse de course:

Max.70m/min

Forme de pipe:

Rond, carré et rectangulaire

Type de soudage:

Soudage à haute fréquence

Scierie de coupe:

Scie à mourir

Tuyau carré:

25*25 - 110*110 mm

Couleur:

Bleu

Mots clés:

Ligne de broyeur automatique de tuyaux ERW

Mettre en évidence:

High Light

Mettre en évidence:

Moulin de tube d'ERW

Découpage Machine Line

Informations commerciales

Quantité de commande min:

1 jeu

Prix:

$100000 to $1 million

Détails d'emballage:

Emballage imperméable et navigable d'exportation.

Délai de livraison:

8 mois

Conditions de paiement:

L / C, T / T, Western Union

Capacité d'approvisionnement:

50 ensembles/année

Description du produit

0.5-2 pouces haute vitesse haute précision automatique ERW ligne de tuyauterie

Principales caractéristiques

Matériau: bobine laminée à chaud, bobine laminée à froid, acier galvanisé
Méthode de formage: technologie de formage FFX et formage direct
Vitesse de fonctionnement: max. 70 m/min
Formes de tuyaux: ronds, carrés et rectangulaires
Type de soudage: soudage à haute fréquence
Scie de coupe: Scie de fraisage
Région des tuyaux carrés: 25*25 - 110*110 mm

Description du produit

Machine de fraisage de tuyaux à haute fréquence et haute précision entièrement automatique conçue pour la fabrication de tuyaux en acier soudés de Φ32 mm à Φ140 mm, d'une épaisseur de paroi de 1,0 mm à 5,0 mm,pouvant produire des tuyaux carrés de 25*25 à 110*110 mm.

Le procédé de fabrication de tubes à ERW

Décoiffage et aplatissement des bobines d'acier en bandes
Forme des bandes en forme de tuyau rond à l'aide de rouleaux
Soudage de tubes à l'aide d'une soudure à haute fréquence à l'état solide
Tailles de tubes aux dimensions attendues
Coupe en longueur et faisceaux de produit fini

Avantages du produit

Une grande précision:Saut de rouleau de niveau 0.01, degré vertical du cadre ≤0.05, erreur de diamètre du tuyau ≤ 0.08
Incorpore la technologie japonaise pour des exigences de précision élevées
Réglage de l'engrenage de ver pour un contrôle précis
Système de grattage réglable en 3D avec une capacité de rotation de ± 20°
La forme carrée de la tête turque réduit le poids du moule
Les blocs d'amortissement en nylon réduisent l'impact sur les arbres et les roulements

Processus de production

Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding → Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

Spécifications techniques

Matière première

Paramètre	Spécification
Application du matériau	D'acier laminé à chaud ou à froid
Grade du matériau	Acier à faible teneur en carbone, acier à faible teneur en alliages: δs≤345Mpa
Identification des bandes d'acier	Les pièces de rechange doivent être en forme de carreaux.
OD des bandes d'acier	Les mesures de sécurité doivent être appliquées conformément à l'annexe II.
Poids de la bobine	Maximum de 4000 kg

Plage de production

Type de tuyau	Les dimensions	Épaisseur
Pipe ronde	32 à 140 mm	1.0 à 5.0 mm
Pipe carrée	2525-110110 mm	10,0 à 4,0 mm
Pipe rectangulaire	2030-90120 mm	10,0 à 4,0 mm

Spécifications supplémentaires

Soudeuse à haute fréquence à l'état solide GGP300Kw
Vitesse de ligne: max. 70 m/min
Longueur du tube: 6 à 12 m
Précision de coupe: ±3 mm
Capacité électrique installée: environ 500 kW
Taille de toute la ligne: environ 80 × 9 m

Nos services

Installation sur site et formation des opérateurs
Garantie de qualité d'un an avec service de réparation à vie
Services de prévente: conception de l'atelier et de la production
Services après-vente: installation, formation et soutien technique
Option pour un soutien prolongé des ingénieurs (de mois à un an)
Conception complète du projet de production de tubes en acier inoxydable/carbone
Responsabilité du chargement et du transport
