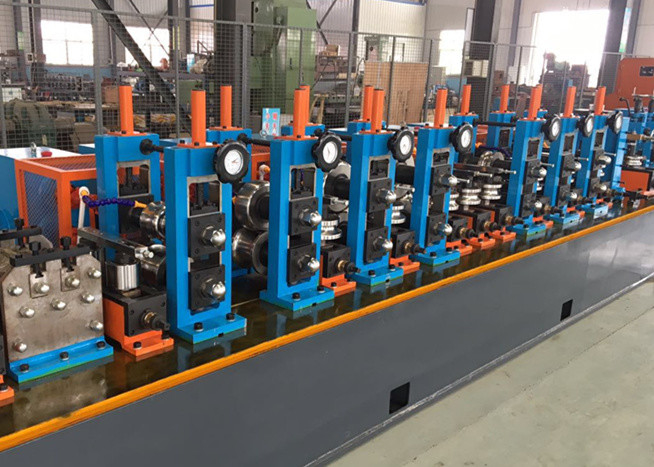

Moulin à tubes de précision pour tuyaux ronds carrés rectangulaires 19-76 mm de diamètre

Name: Moulin à tubes de précision pour tuyaux ronds carrés rectangulaires 19-76 mm de diamètre
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG76
Price: 50,000.00 USD
Availability: InStock

Détails du produit:

Lieu d'origine:	Hebei, Chine
Nom de marque:	Tengtian
Certification:	CE ISO
Numéro de modèle:	HG76

Des informations détaillées

Lieu d'origine:

Hebei, Chine

Nom de marque:

Tengtian

Certification:

CE ISO

Numéro de modèle:

HG76

Nom de produit:

Fabrication de tubes de précision Taille différente Diamètre du tuyau de 3,0 mm Certification ISO

vitesse du produit:

Max 120m / min

Diamètre du tuyau:

19-76mm

Épaisseur:

1.5-3.0mm

Type de soudage:

Soudage à haute fréquence

Coutume:

Oui

Mot-clé:

Unité de tuyauterie de soudage ERW

Longueur:

3-6m

Forme de pipe:

Rond, carré, rectangulaire

Processus de formation:

Roll Forming

Tolérance:

± 0,05 mm

Épaisseur de tube:

1.0-4.0mm

Inspection:

Test de courant de Foucault à 100 %

Poids de bobine:

≤5t

Type de réglage:

Par Turbine Worm

Vitesse de production:

80-120m/min

Tuyau:

Rectangle carré rond

Mot clé:

Moulin à tube de précision

Taille:

OD: 19 mm-60 mm, wt: 0,8 mm-3,0 mm

Système de coupe:

Coupe à la scie volante

Mettre en évidence:

High Light

Mettre en évidence:

machine de moulin de tube de solides solubles

moulins de tube industriels

Informations commerciales

Quantité de commande min:

1 jeu

Prix:

$100000 to $1 million

Détails d'emballage:

emballé en matériel navigable

Délai de livraison:

de deux mois

Conditions de paiement:

L / C, T / T, Western Union

Capacité d'approvisionnement:

ensemble 200 par an

Description du produit

Fabrication de tubes de précision Taille différente Diamètre du tuyau de 3,0 mm Certification ISO

Spécifications du produit

Attribut	Valeur
Vitesse du produit	Maximum de 120 m/min
Diamètre du tuyau	19 à 76 mm
Épaisseur du tuyau	10,5-3,0 mm
Type de soudage	Soudage à haute fréquence
Personnalisation	- Oui, oui.
Longueur	3 à 6 m
Forme du tuyau	Ronde, carrée, rectangulaire
Le processus de formation	Formage de rouleaux
La tolérance	± 0,05 mm
Épaisseur du tube	10,0 à 4,0 mm
Inspection	Test de courant de bouillonnement à 100%
Poids de la bobine	≤ 5 T
Type d'ajustement	Par le ver à turbine
Vitesse de production	80 à 120 m/min
Système de coupe	Coupe à la scie volante

Principaux avantages

Saut à rouleaux de niveau de précision: 0,01 mm
L'écart entre le cadre et la glissière: ≤ 0,02 mm
Grade vertical du cadre: ≤ 0,05 mm
Chaque degré de parallélisation du cadre: ≤ 0,1 mm
Échec de diamètre et de rondeur du tuyau en acier: ≤ 0,08 mm

Processus de production

Material (steel coil) → Uncoiler → Shear and Welder → Horizontal (or Cage) Accumulator → Forming Mill → HF Solid Welder → Sizing Mill → Roughly Straightening (Turkey Head) → Cut Off Machine → Run Out Table

Paramètres techniques

Résistants du moulin à moulage	7
Résistants du broyeur de taille	5
Matériau de l'arbre	40Cr
Diamètre du tuyau rond	19 à 76 mm
Épaisseur du tuyau rond	10,5-3,0 mm
Taille du tuyau carré	15 × 15 - 60 × 60 mm
Épaisseur du tuyau carré	1.5-2.0 mm

Personnalisation disponible:Nous pouvons concevoir la machine selon les exigences spécifiques du client.

Spécifications du modèle de moulin à tubes ERW

Modèle	Plage de diamètre	Épaisseur du tuyau	Vitesse de ligne (m/min)
HG20	8 à 25,4 MM	0.3-1.2 mm	120
HG32	10 à 32 mm	1.4-1,5 mm	120
HG50	16 à 76 mm	0.7-2.5 mm	30 à 120
HG76	25 à 76 mm	1 à 4 mm	30 à 100
HG89	32 à 89 mm	1 à 4,5 mm	30 à 80
HG114	45 à 114 MM	1.5-5.0MM	30 à 60
HG165	60 à 165 mm	3 à 7 mm	30 à 50
HG219	114-219MM	4 à 8 mm	20 à 40
HG273	114-273MM	4 à 10 mm	15 à 30
HG325	165-325 mm	4 à 10 mm	10 à 30
HG426	165-426MM	4 à 12,7 mm	8 à 25
HG508	219 à 508MM	4 à 16 mm	8 à 20

Nom de l'organisme:Ces modèles sont uniquement à titre de référence. La gamme de produits et l'épaisseur sont réglables. Notre équipe d'ingénieurs peut concevoir des machines selon vos exigences spécifiques.
