Machine à tubes de précision ERW pour tubes de 10 à 50 mm de diamètre, 120 m/min

Name: Machine à tubes de précision ERW pour tubes de 10 à 50 mm de diamètre, 120 m/min
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG50
Price: 50,000.00 USD
Availability: InStock

Détails du produit:

Lieu d'origine:	Hebei, Chine
Nom de marque:	Tengtian
Certification:	CE ISO
Numéro de modèle:	HG50

Des informations détaillées

Lieu d'origine:

Hebei, Chine

Nom de marque:

Tengtian

Certification:

CE ISO

Numéro de modèle:

HG50

Nom de produit:

Fabrication de tubes en acier sans soudure

Diamètre du tuyau:

10 à 50 mm

Type de soudage:

Soudage à haute fréquence

exigence spéciale:

peut concevoir en fonction du client

vitesse du produit:

Max 120m / min

Inspection:

Test de courant 100% EDDY

Vitesse de course:

Maximum 60 m/minute

Puissance du moteur principal:

22 à 75 kW

Taille maximale:

140 mm

Matériel:

acier au carbone et acier galvanisé

Type de soudage:

Soudeur solide H.F

Matériau à rouleau:

CR12MOV

Longueur de coupe:

4 - 6 m

Réglage Ty:

Par Turbine Worm

Épaisseur de tube:

6-12.7MM

Autre tuyau:

seul tuyau carré

Dimension:

20m*2m*1,5m

Mots clés:

Moulin à tube de précision

Mettre en évidence:

High Light

Mettre en évidence:

machine de moulin de tube de solides solubles

Fraiseuse de tuyau

Informations commerciales

Quantité de commande min:

1 jeu

Prix:

$100000 to $1 million

Détails d'emballage:

emballé en matériel navigable

Délai de livraison:

De trois mois

Conditions de paiement:

L / C, T / T, Western Union

Description du produit

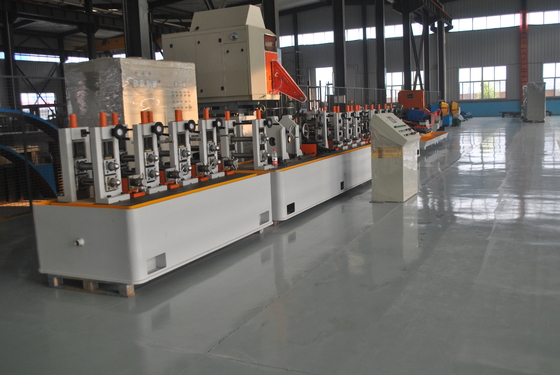

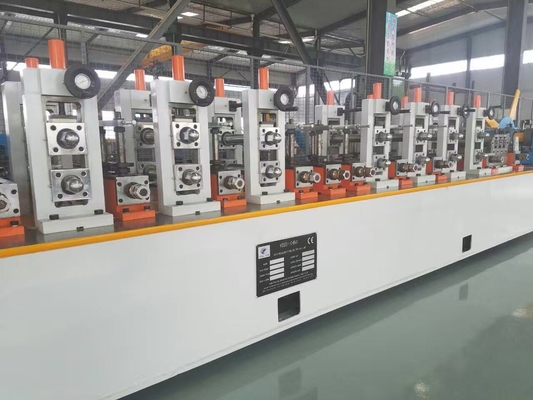

Ligne de fabrication de tubes ERW automatique pour laminoir de précision

Machine de laminoir de tubes ERW haute précision et haute vitesse

Ce laminoir est conçu pour la fabrication de tubes ronds (Φ12mm-Φ38mm) avec une épaisseur de 0,5mm-2,0mm à partir de bandes de bobines laminées à froid et à chaud. Le processus comprend la formation d'ébauches tubulaires non fermées, le soudage haute fréquence, le soudage de joint, le refroidissement, le calibrage/façonnage et la coupe en ligne.

Spécifications du produit

Diamètre du tube	10-50mm
Type de soudure	Soudage haute fréquence (soudeur H.F solide)
Compatibilité des matériaux	Acier au carbone et acier galvanisé
Vitesse maximale du produit	120m/min
Méthode d'inspection	Test à courants de Foucault à 100%
Puissance du moteur principal	22-75KW
Matériau du rouleau	Cr12MoV
Longueur de coupe	4-6m
Épaisseur du tube	6-12.7mm
Dimensions	20m × 2m × 1.5m

Principaux avantages

Précision exceptionnelle : sauts de rouleaux de niveau ≤0,01mm, jeu cadre/glissière ≤0,02mm
Alignement supérieur du cadre : degré vertical ≤0,05, degré parallèle ≤0,1mm
Erreur dimensionnelle minimale : erreur de diamètre et de rondeur du tube ≤0,08mm
Conception personnalisable pour répondre aux exigences spécifiques des clients

Processus de production

Bobine d'acier → Dérouleur → Cisaille et soudeuse → Accumulateur horizontal → Laminoir de formage → Soudeur HF solide → Laminoir de calibrage → Redressement grossier → Machine de coupe → Table de sortie

Paramètres techniques

Paramètre	Valeur
Postes de laminoir de formage	7
Postes de laminoir de calibrage	5
Matériau de l'arbre	40Cr
Diamètre du tube rond	19-76mm
Épaisseur du tube rond	1.5-3.0mm
Taille du tube carré	15×15-60×60mm
Épaisseur du tube carré	1.5-2.0mm

Modèles de laminoirs de tubes ERW

Modèle	Plage de diamètre	Épaisseur du tube	Vitesse de ligne (m/min)
HG20	8-25.4mm	0.3-1.2mm	120
HG32	10-32mm	1.4-1.5mm	120
HG50	16-76mm	0.7-2.5mm	30-120
HG76	25-76mm	1-4mm	30-100
HG89	32-89mm	1-4.5mm	30-80
HG114	45-114mm	1.5-5.0mm	30-60

Nos services

Installation sur site et formation des opérateurs par nos ingénieurs
Garantie de qualité d'un an avec assistance à la réparation à vie
Service complet avant et après-vente
Consultation de conception de projet pour les installations de production de tubes
Option d'assistance prolongée des ingénieurs (mois à 1 an)
Assistance pour les arrangements de chargement et d'expédition
