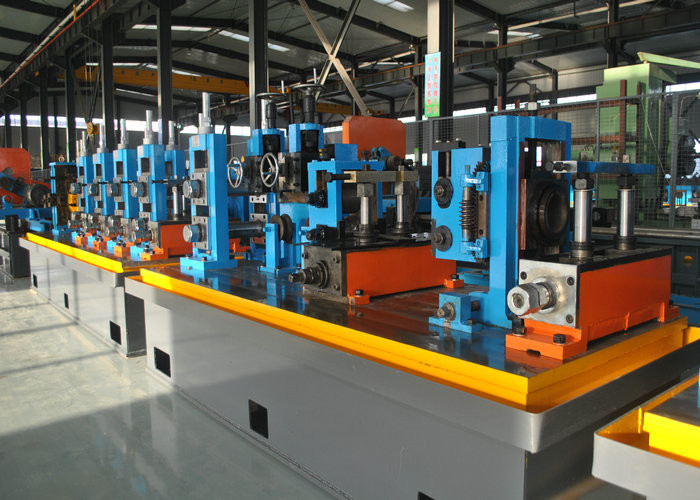

Machine soudée de tuberie de haute précision et moulin droit à haute fréquence de couture

Ligne complètement automatique à haute fréquence machine de tuberie de la haute précision ERW

Cette ligne est employée pour fabriquer le tuyau d'acier soudé de Φ32mm-Φ140mm avec 1.0mm-5.0mm d'épaisseur de paroi, peut produire le tuyau carré 25*25 - 110*110mm.

Après que nous ayons absorbé le tuyau avancé faisant la technologie à partir de chacun des deux à l'étranger et domestique, notre chaîne de production conçue innovatrice et chaque unité simple de la chaîne de production est non seulement économique mais également pratique.

Brève introduction de moulin de tube d'ERW et de tuberie

• Le moulin de tube d'ERW et la tuberie est une série de machines qui les tubes et les tuyaux longitudinaux de couture de soudure de constructions avec les bandes en acier de certaine largeur.
• Elle commence par à dérouler et aplatir l'acier slitted love dans les bandes en acier.
• Les bandes en acier aplaties seront alors insérées dans la machine de formation et le rouleau sonnant dans la machine roulera la bande à la forme ronde de tuyau.
• Les bandes roulées seront alors envoyées dans la boîte de soudure où le tube est soudé par une soudeuse à semi-conducteur à haute fréquence.
• Les tubes soudés seront formés à la forme ou à la taille prévue dans une machine de classement par taille. Les tubes seront coupés à la longueur et enfin empaquetés.

Avantage de produit :

1. Haute précision
   entre le rouleau de niveau saute 0,01, entre le cadre et le dégagement ≤0.02 de glissière, encadrent le degré vertical ≤0.05, chaque degré ≤0.1 de parallèle de cadre, le diamètre et l'arrondi error≤0.08 de tuyau d'acier
2. Employez la technologie japonaise pour prévoir aux clients étrangers l'exigence qui ont besoin de la condition de grande précision
3. L'utilisation planifiable l'ajustement d'engrenage à vis sans fin et de ver, la précision d'ajustement est haute, énergie exactement
4. La cicatrice de éraflure peut être 3D l'ajustement ajusté, grattoir peut le long de la rotation en acier de ° du cercle ±20.
5. Rond devenu carré est à angle droit principal turc de poussée, peut réduire le poids de moule, formant l'écurie, angle uniforme de R.
6. Le niveau vers le haut du bloc de atténuation en nylon d'augmentation d'axe, ramènent l'impact à l'axe et à l'incidence.

Processus de fabrication

Le rouleau vers le haut du → déroulent le → aplatissant le cisaillement d'extrémité de → et le → d'accumulateur de → de soudage bout à bout formant le welding→ à haute fréquence d'induction de → enlevant le → de refroidissement de coupe de → de classement par taille de → de → externe de bavures vérifiant et rassemblant l'entrepôt de accès de →

Caractéristiques :

1. Matière première

2. Chaîne de production :

3. H.F. Welder : Soudeuse à haute fréquence à semi-conducteur de GGP300Kw

4. Ligne Spees : Max.70m/min

5. Longueur de tube : 6-12m

6. Exactitude de coupe : ±3mm

7. capacité installée électrique : appro. 500KW

8. Taille de ligne entière : environ 80X9m

Nos services

1.) nous enverrons l'ingénieur pour l'installation et former vos travailleurs comment actionner cette machine de manière correcte.

2.) équipe de garantie

Une garantie de qualité d'an, réparation de garantie de la vie. Au cours de la période de garantie de qualité, excepté des échecs provoqués par erreur humaine, des pièces de réparation seront données pour libre. Après la période de garantie de qualité, chargez seulement le coût des pièces de rechange.

3.) nous assurons la pré-vente et le service d'après-vente.

service de pré-vente : conception d'atelier, et conception de sortie de production

service d'après-vente : installation et formation, et l'ingénieur qualifié pour le travail.

4.) nous pouvons également envoyé l'ingénieur travaillant pour vous des mois de serval ou 1 an. L'ingénieur vous aidera à améliorer la sortie, à réduire les déchets et à diminuer le coût.

5.) nous fournissons la service-conception de pré-vente pour le projet entier pour le tuyau d'acier inoxydable faisant la fabrication de tuyau d'acier au carbone.

6.) nous serons responsables du chargement et de l'expédition
