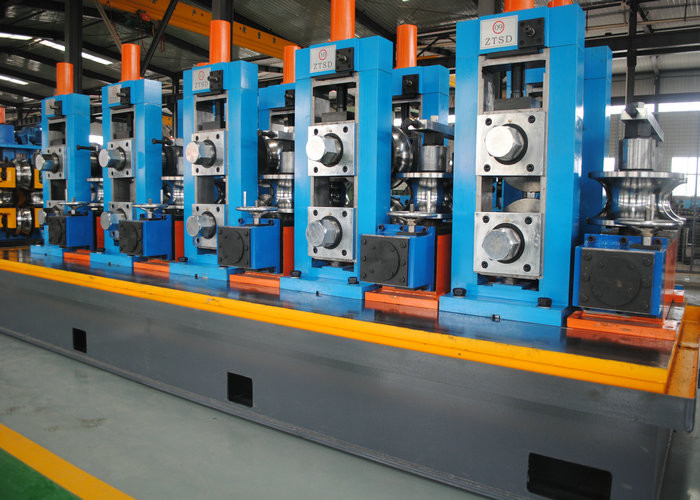

Fabrication de tuyaux entièrement automatique avec soudage à haute fréquence 21-63 mm

Cette ligne de fabrication de tubes ERW entièrement automatique de haute précision et haute fréquence est conçue pour la fabrication de tubes en acier soudés avec une précision et une efficacité exceptionnelles.

Cet équipement est spécialisé dans la production de :

• Tubes ronds : Φ20-Φ80mm avec une épaisseur de paroi de 1,0-3,5mm
• Tubes carrés : 17×17-62×62mm avec une épaisseur de paroi de 1,2-3,0mm
• Longueur standard des tubes : 4-8m
• Vitesse de laminage : 60-70m/min

• Matière première :Acier à faible teneur en carbone
• Épaisseur de la bande d'acier :1,0-3,5 mm
• Largeur de la bande d'acier :60-240 mm
• Diamètre intérieur de la bobine :Φ450-Φ550mm
• Diamètre extérieur de la bobine :Φ800-Φ1200mm
• Poids maximal de la bobine :2500 kg

• Précision exceptionnelle :Sauts de rouleaux de niveau ≤0,01 mm, verticalité du cadre ≤0,05 mm, erreur de diamètre et de circularité du tube ≤0,08 mm
• Technologie de pointe :Intègre l'ingénierie de précision japonaise pour des exigences de haute précision
• Réglage précis :Système de réglage à vis sans fin et à engrenage à vis sans fin pour un fonctionnement précis
• Réglage de raclage 3D :Le racleur peut pivoter de ±20° le long du cercle d'acier
• Formation stable :Le système carré à poussée de tête turque réduit le poids du moule et assure des angles R uniformes
• Impact réduit :Les blocs d'amortissement en nylon minimisent l'impact sur l'arbre et les roulements

• Déroulement
• Déroulage
• Aplatissement
• Cisaillement d'extrémité et soudure bout à bout
• Accumulateur
• Formage
• Soudure par induction haute fréquence
• Enlèvement des bavures externes
• Refroidissement
• Calibrage
• Coupe
• Vérification et collecte
• Accès à l'entrepôt

• Soudeur H.F. :Soudeur haute fréquence à semi-conducteurs GGP300Kw
• Vitesse de la ligne :70 m/min maximum
• Longueur du tube :6-12m
• Précision de coupe :±3mm
• Puissance électrique installée :Environ 500KW
• Dimensions de la ligne :Environ 80×9m

• Ingénieur sur site pour l'installation et la formation des opérateurs
• Garantie de qualité d'un an avec service de réparation à vie
• Support complet avant et après-vente
• Conception d'atelier et planification de la production
• Support technique étendu disponible (plusieurs mois à 1 an)
• Conception complète de projet pour la production de tubes en acier inoxydable/acier au carbone
• Responsable des arrangements de chargement et d'expédition
