Détails sur le produit:
Conditions de paiement et expédition:
|
Matériel: | Acier au carbone, acier inoxydable | Coils Od: | <2000mm> |
---|---|---|---|
Le type: | Machine à découper de l'acier au carbone | nécessité spéciale: | peut concevoir selon le client |
Épaisseur de l'acier: | 0.5-4.0mm | Vitesse du produit: | 120m/min maximum |
Mettre en évidence: | Découpage Machine Line,machine de découpeuse de tôle |

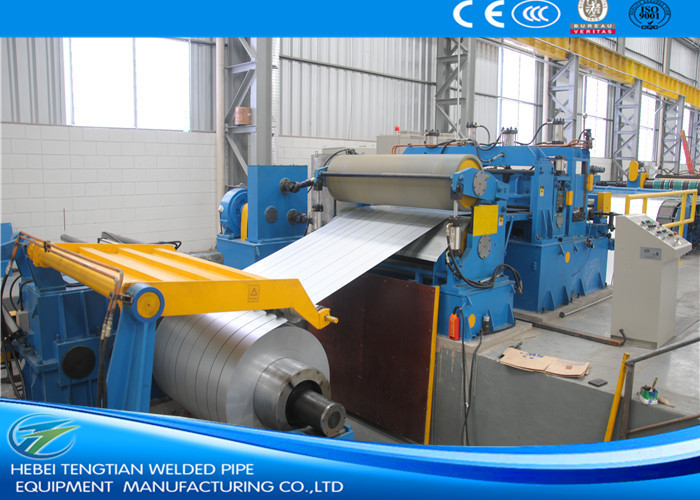

Profil de la machine de découpage:
Machine à découper, composée principalement de découler, d'alimenter, de couper et de reculer.sa fonction est de couper une large bobine à bande de largeur indiquée bobine avec la direction de la longueur qui peut être utilisé pour le fraisageLe solde des tubes, le moulage à froid, le scellage en billet. En même temps, en changeant de lame de matériau, on peut couper différentes bobines métalliques.
Processus du produit:
Loading coil car→Uncoiler→Straightener device→Pinch roll&leveler & hydraulic shearer →Loop pit →Side guide →Slitter →Transition platform & scrap winder →Loop pit →Tension station→Recoiler→Unloading coil car
Machines de découpe de métaux et d'acier:
Les trois déterminants critiques de la ligne de tranchage des tranchants de coupe comprennent sur la machine de tranchage:
•Épaisseur du matériau de la pièce
•Quel type de matériau doit être coupé, par exemple, si l'acier inoxydable, nous devons utiliser une lame de coupe spéciale.
•Les tolérances à respecter lors de la découpe.
Maintenant, nous avons aussi une machine de découpe assez simple, vous devez le faire fonctionner manuellement.
Le prix de cette machine est assez bon marché.
Spécification
1Matériau brut (si le matériau est en acier inoxydable, s'il vous plaît prévenir) |
1) Matériau: acier au carbone et autres 2) L'épaisseur du matériau:0.4 mm-6 mm. 3) Largeur: 10 mm, 12 mm, 15 mm, 20 mm, 25 mm, 30 mm. 40 mm, 50 mm, 60 mm. Je ne sais pas. 4), largeur d'entrée: 600-1600 mm |
2. Processus de travail | Décoiler ---- aplatissement et coupe ---- découpage ---- aplatissement et collecte |
3- Décoiler hydraulique avec voiture | 1) La taille intérieure: 450-610 mm 2) Largeur maximale: 1600 mm 3) La capacité: 15 T 20 T ou plus |
4Système d' aplatissement et de coupe |
1) 2 puits pour l'alimentation de la bobine 9 puits pour l'aplatissement 2) matériau d'aplatissement: 42CrMo traité thermiquement 50-52. 3) Système hydraulique. 2) Ensemble de lames de coupe. 4) largeur de coupe: 600 mm à 1220 mm. 5) le matériau du moule de lame:Gr12MoV 6) puissance: 22 kW moteur avec réducteur ZQ650 |
5- Le système de coupure. |
1) La largeur est comprise entre 200 et 1300 mm 2) Le précieux de la largeur: ± 1 mm 3) Vitesse de découpage: 25 m/min La largeur peut être modifiée. 5) Matériau de découpe: Cr12MoV. Dureté d'une lame de coupe:HRC5860. 6) coupage: 2 à 3 mm 6 lignes. 7) quantité de lames: 10 ensembles. 8) Largeur de la déchirure latérale: 3-15 mm 9) Le précieux des déchets de côté: ± 0,5 mm 10) Quantité de déchets de côté: 2 bandes 11),Slitting burr: 12) Puissance de coupe: 37 kW, 1000 tours/min, avec réducteur ZQ750. |
6. Système de contrôle |
1) Écran:3Écran de bouton de 2 pouces 2) PLC: Delta |
7. machine de collecte électrique avec voiture |
1) Matériau intérieur: 550-650 mm 2) Largeur maximale de la bobine:1500 mm 3) Capacité de charge: 5 T 4) Détente ou collecte automatique 5) Puissance: 22 kW |
Ce modèle est juste pour votre référence, la gamme de produits et l'épaisseur est réglable, nous avons nous-mêmes équipe d'ingénieurs, peut concevoir la machine selon la demande spéciale du client.
Nos services
1Nous enverrons l'ingénieur pour l'installation et la formation de vos ouvriers sur le bon fonctionnement de cette machine.
2L' équipe de garantie
Une garantie de qualité d'un an, une garantie de réparation à vie.Après la période de garantie de la qualité, ne facturent que le coût des pièces de rechange.
3) Nous fournissons le service avant-vente et après-vente.
service de prévente: conception d'atelier et conception de sortie de production
service après-vente: installation et formation, et l'ingénieur qualifié pour le travail.
4.) Nous pouvons également envoyer l'ingénieur qui travaille pour vous pendant plusieurs mois ou un an. L'ingénieur vous aidera à améliorer la production, à réduire les déchets et à réduire les coûts.
5) Nous fournissons le service de prévente-conception pour tout projet de fabrication de tuyaux en acier inoxydable/fabrication de tuyaux en acier au carbone.
6Nous serons responsables du chargement et de l' expédition.
