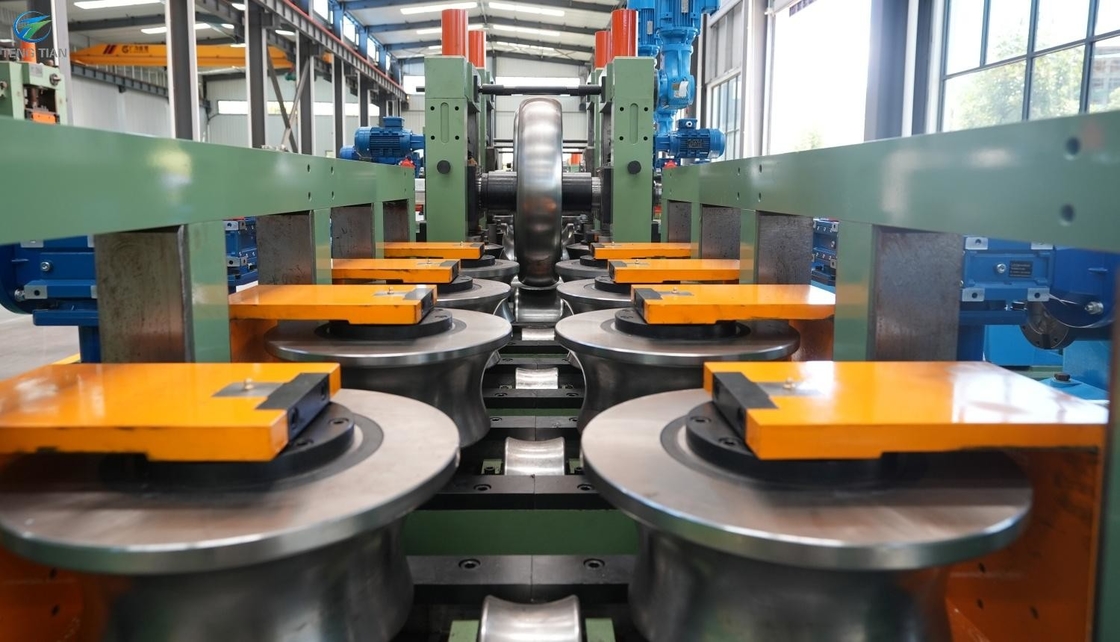

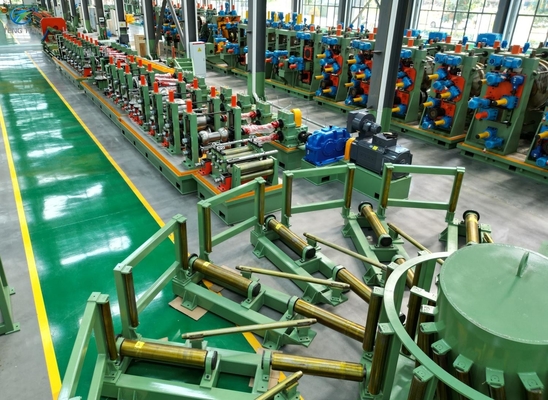

fenêtre décorative Machine de fabrication de tuyaux en acier pour tuyaux ronds
Résumé
Détails rapides
Condition:Nouveau
Le type:Machine à souder des tuyaux
Matériau du tuyau:Acier au carbone
Applications:Pipe d'alimentation en énergie
Capacité de production:30 à 80 m/min
Le lieu d'origine:Hebei, Chine (continent)
Nom de marque:GH
Numéro de modèle:ZG60
Voltage:Pour les appareils électroniques
Puissance (W):290 kW
Dimension ((L*W*H):55m84,5m
Poids:5 tonnes
Certification de l'appareilPour les appareils électriques
La garantie:1 année
Service après-vente fourni:Ingénieurs disponibles pour l'entretien des machines à l'étranger
Forme du tuyau:ronde et carrée
Nom du produit:Moulin à tuyaux soudés à haute fréquence
Diamètre du tuyau:190,05 à 76,2 mm
Épaisseur:00,8 à 3,0 mm
Utilisation:Pipe de construction
1- Décrit.
C' est ça.fenêtre décorative ligne de production de tubes en acier pour tubes rondsest spécialement utilisé pour la productionΦ19.05-Φ76.2 mm, δ0.8-3.0 mm tuyau soudé à haute fréquence à couture droite et tuyau carré correspondant et tuyau de forme spéciale ((δ≤2.5 mm).La composition de l'équipement est de découler à une scie à couper de longueur fixe.
2Matériau applicable:
(1) Bandes d'acier laminées à chaud ou à froid (conformément à la norme GB708-88 ou GB1591-88)
(2) Matériau: acier à faible teneur en carbone, acier à faible teneur en alliages δs≤345Mpa, δb≤610Mpa
(3) L'épaisseur de la bande d'acier: 0,8 à 3,0 mm (selon GB 708-88)
(4) Largeur de la bande d'acier: 60-240 mm
(5) ID de bobine d'acier: Φ450-Φ550 mm
(6) O.D. de bobine en acier: Φ800-Φ1200 mm
(7) Poids maximal de la bobine: 3000 kg
3- gamme de dimensions du tube d'acier de traitement:
(1) O.D.: Φ19.05-Φ76.2 mm
(2) Taille du tuyau carré: 18x18~60x60mm
(3) Taille du tuyau rectangulaire:15x20~40x80mm
(4) Épaisseur de paroi: 0,8 à 3,0 mm ((tubes carrés et tuyaux spéciauxδ≤ 2,5 mm)
(5) Longueur: 4 à 8 m
4. Vitesse de fraisage: 30-80M/min ((choisissez une vitesse différente selon le diamètre et l'épaisseur différents du tuyau)
5. Flux de procédé du produit (tube d'acier):
Raw material (steel coil) → uncoiling → shearing and end welding → material accumulating → non-power leveling → mill-forming → high-frequency welding → removing burrs outside of weld seam → cooling → sizing → roughly straightening → fixed length cutting → finishing tube
6- Avertissement à l'utilisateur sur les accessoires nécessaires (uniquement à titre de référence):
(1) Site d'équipement mécanique: 55m×4,5m (longueur × largeur)
(2) Site des équipements électriques: 5 m × 4 m (longueur × largeur)
(3) Base de fondation de la machine (voir le dessin de la base du fournisseur)
(4) Deux ensembles de grues de 10 tonnes
(5) Apport électrique:
a. Moteur de l'équipement: 3 kW + 200 kW + 18,5 kW + 22 kW + 22 kW + 22 kW = 287,5 kW
b. soudeur à haute fréquence à l'état solide: 250 kW
(6) Lames de scie pour scie de suivi, spécifications selon le manuel d'instructions et quantité selon les besoins du client.
(7) Barre magnétique pour soudage de tuyaux, achat selon la taille de fabrication du tuyau.
(8) Un ensemble de pompes à haute pression de 32 m pour le refroidissement des machines de soudage par tuyauterie.
(9) Un ensemble de piscine d'eau de refroidissement pour machine de fabrication de tuyaux, de volume 30 m3 avec tuyau d'eau, compresseur d'eau et vanne.
(10) Circuit électrique de l'unité de la machine: avant l'assemblage, le circuit doit atteindre l'armoire électrique de la salle haute fréquence.Connexion électrique de la salle haute fréquence à la table de commande et à la station de bouton. (décider de la taille et de la quantité lors de l'installation sur le site, de l'achat sur le marché)
(11) Chambre haute fréquence pour unité de machines: plancher ou grenier selon la disposition du client.
(12) Équipement de levage et outils pour l'installation de machines, poids maximal d'une pièce est de 10 tonnes
Processus technique:
Décodage→Alimentation→Formation par laminage→Soudage à haute fréquence→Scraper→Size→Rétraction→Toilage par scie volante→Toilage du matériau→Station d'alimentation.
| Modèle |
(A) largeur de section |
(H) hauteur de section |
longueur |
| 6 mm |
5.5 mm |
6.5 mm |
5 m |
| 8 mm |
7.5 mm |
6.5 mm |
5 m, 6 m |
| 9 mm |
8.5 mm |
6.5 mm |
5 m, 6 m |
| 10 mm |
9.5 mm |
6.5 mm |
5 m, 6 m |
| 12 mm |
11.5 mm |
6.5 mm |
5 m, 6 m |
| 14 mm |
13.5 mm |
6.5 mm |
5 m, 6 m |
| 15 mm |
14.5 mm |
6.5 mm |
5 m, 6 m |
| 16 mm |
15.5 mm |
6.5 mm |
5 m, 6 m |
| 18 mm |
17.5 mm |
6.5 mm |
5 m, 6 m |
| 19 mm |
18.5 mm |
6.5 mm |
5 m, 6 m |
| 20 mm |
19.5 mm |
6.5 mm |
5 m, 6 m |
| 22 mm |
21.5 mm |
6.5 mm |
5 m, 6 m |
| 24 mm |
23.5 mm |
6.5 mm |
5 m, 6 m |
| 26 mm |
25.5 mm |
6.5 mm |
5 m, 6 m |
| 29 mm |
28.5 mm |
6.5 mm |
5 m, 6 m |
| 32 mm |
31.5 mm |
6.5 mm |
5 m, 6 m |
Informations sur la société
Tengtian Tube Mill Co., Ltd. estune collection de recherche scientifique, de production, de vente et de service comme l'un des fabricants professionnels de tuyaux soudés à haute fréquence et d'ouverture d'équipements en acier plié à froid.Notre société est spécialisée dans la production de tuyaux soudés à haute fréquence, découpe, ouverture d'une unité d'acier plié à froid, d'acier inoxydable et d'autres équipements de l'entreprise, l'innovation de l'entreprise basée sur l'introduction de la technologie de pointe japonaise, la production de produits,selon les normes strictes de fabrication du JaponLa configuration avancée, la qualité stable, les excellentes performances, l'excellente visibilité sur le marché et la réputation, le produit a atteint le niveau de leader mondial.
Grâce aux efforts inlassables de tout le personnel, ces dernières années, la société a occupé la plupart du marché intérieur,et exportés vers la Corée, le Vietnam, l'Indonésie, l'Afrique du Sud, le Kazakhstan et d'autres dizaines de pays et régions, de clients nationaux et étrangers.La qualité des produits et la qualité des services constituent la compétitivité de base la plus importante de l'entreprise. L'entreprise proche du client, proche du marché, distance zéro, gamme complète, idées de service sincère, pour promouvoir les produits dans la pré-vente, la vente dans tout le processus de service à la clientèle,un service de qualité, honnêteté, gagnant-gagnant dans le but de la recherche scientifique, pour créer des produits de première classe pour répondre à votre demande d'investissement,augmenter la confiance pour l'établissement et le développement de vous. Pour fournir une garantie fiable. C'est la mission commune de tous les employés de Zhongtian de produire des produits de haute qualité et de dépasser les attentes des clients.Traitons-nous sincèrement."main dans la main, créer grand.
Nos services
1Je vous en prie.Nous enverrons l'ingénieur pour l'installation et la formation de vos ouvriers sur le bon fonctionnement de cette machine.
2Je vous en prie.Une garantie de qualité d'un an, une garantie de réparation à vie.Après la période de garantie de la qualité, ne facturent que le coût des pièces de rechange.
3Je vous en prie.Nous fournissons le service de prévente et de post-vente.
service de prévente: conception d'atelier et conception de sortie de production
service après-vente: installation et formation, et l'ingénieur qualifié pour le travail.
4Je vous en prie.Nous pouvons également envoyer l'ingénieur travailler pour vous mois serval ou 1 an. L'ingénieur vous aidera à améliorer la production, réduire les déchets et diminuer le coût.
5Je vous en prie.Nous fournissons le service de prévente-conception pour l'ensemble du projet de fabrication de tuyaux en acier inoxydable/fabrication de tuyaux en acier au carbone.
6Je vous en prie.Nous serons responsables du chargement et de l'expédition.
