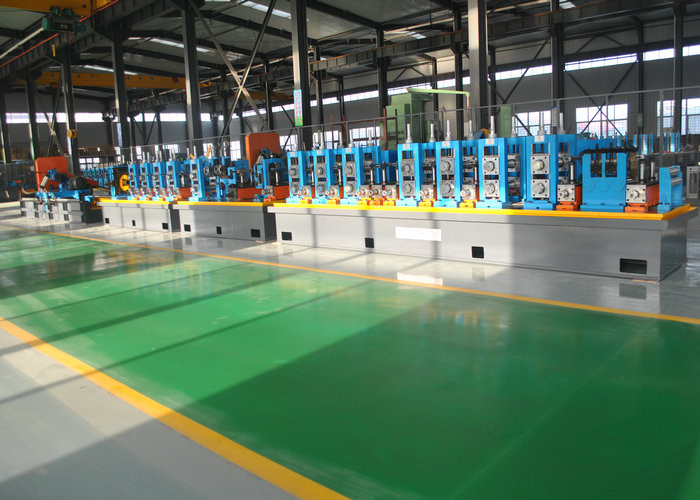

Fabrication de tubes à haute fréquence ERW commandée par ordinateur

Cet équipement est spécialement conçu pour la production de tubes soudés à haute fréquence à couture droite de Φ20-Φ80mm, δ1-4,0mm et de tubes carrés correspondants (17*17-62*62mm, 1,2-3,0mm).Le système complet comprend des composants allant du découler jusqu'à la scie de coupe de longueur fixe, avec une vitesse de roulement réglable en fonction du diamètre du tuyau et de l'épaisseur de la paroi.

• Matière première: acier à faible teneur en carbone
• Épaisseur de la bande d'acier: 1,0-3,5 mm
• Largeur de la bande d'acier: 60 à 240 mm
• Identifiant de la bobine en acier: Φ450-Φ550 mm
• O.D. de la bobine en acier: Φ800-Φ1200 mm
• Poids maximal de la bobine: 2500 kg

• O.D du tuyau: Φ20-Φ80 mm
• Épaisseur de paroi: 1,0 à 3,5 mm (pipe carrée: 1,2 à 3,0 mm)
• Longueur: 4 à 8 m
• Vitesse de fraisage: 60 à 70 m/min
• Puissance de l'équipement à haute fréquence: 250 kW (état solide)
• Le débit de l'appareil doit être supérieur ou égal à:

• Découler: 1 jeu
• Coiffure et soudeur à fesses: 1 jeu
• Accumulateur: 1 jeu
• Unité de formage, de soudage et de dimensionnement: 1 ensemble
• Scie de découpe à traçage commandée par ordinateur: 1 jeu
• Tableau à épuisement: 1 jeu
• Soudeuse à haute fréquence à l'état solide: 1 jeu

L'usine de tuyauterie ERW équipée d'un soudeur solide à haute fréquence peut produire des tuyaux ronds, carrés et rectangulaires à grande vitesse et peut également produire des tuyaux en forme de L, T, Z,réduire les coûts des rouleaux tout en assurant la qualité des tuyaux finis.

Material (steel coil) → uncoiler → shear and welder → horizontal (or cage) accumulator → forming mill → HF solid welder → sizing mill → roughly straightening (turkey head) → cut off machine → run out table

Cette ligne de soudage de tubes à haute fréquence est conçue pour produire des tubes ronds d'un diamètre de 25,4 à 114 mm et d'une épaisseur de paroi de 0,8 à 4,0 mm.Il traite les bandes d'acier en différentes formesLe système utilise un chauffage par induction à haute fréquence pour créer un matériau de section de diamètres et de tailles variés en soudant avec précision les coutures.Système de commande automatique PLC, et l'unité de régulation de vitesse British Eurasia Digital assurent un fonctionnement fiable et une maintenance facile.

• Installation et formation:Nous fournissons des ingénieurs pour l'installation et la formation des travailleurs sur le bon fonctionnement de la machine.
• La garantie:Une garantie de qualité d'un an avec support de réparation à vie. Pièces de réparation gratuites pendant la période de garantie (hors erreur humaine). Après la garantie, seul le coût des pièces est facturé.
• Assistance complèteLes services de prévente comprennent l'atelier et la conception de la production.
• Appui technique étendu:Option permettant aux ingénieurs de travailler sur place pendant plusieurs mois à un an afin d'améliorer la production, de réduire les déchets et de réduire les coûts.
• Conception du projet:Services complets de conception de projets pour la production de tubes en acier inoxydable et en acier au carbone.
• La logistique:On s'occupe du chargement et de l'expédition.
