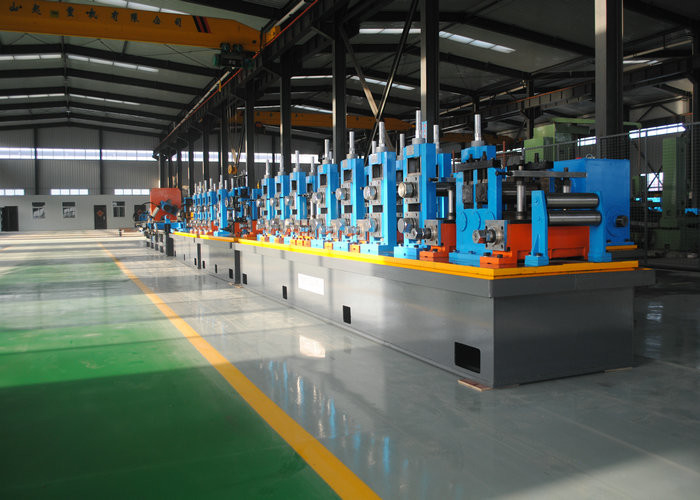

Ligne de fabrication de tubes ERW en acier au carbone avec engrenage à vis sans fin

Name: Ligne de fabrication de tubes ERW en acier au carbone avec engrenage à vis sans fin
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG60
Price: 50,000.00 USD
Availability: InStock

Détails du produit:

Lieu d'origine:	Hebei, Chine
Nom de marque:	Tengtian
Certification:	CE, ISO9001, BV
Numéro de modèle:	HG60

Des informations détaillées

Lieu d'origine:

Hebei, Chine

Nom de marque:

Tengtian

Certification:

CE, ISO9001, BV

Numéro de modèle:

HG60

Nom de produit:

Ligne de broyeur de tubes en acier au carbone avec engrenage réglable

Ajustement:

engrenage de ver

engrenage de ver:

Max.80m / min

épaisseur:

4.0-10.0 mm

Max.:

0,8-3,0 mm

vitesse du produit:

Max 50m / min

Matériel:

Acier en carbone, acier inoxydable, acier à faible alliage

Mots clés:

Ligne de broyeur de tubes en acier au carbone

Mettre en évidence:

High Light

Mettre en évidence:

Moulin de tube d'ERW

Découpage Machine Line

Informations commerciales

Quantité de commande min:

1 jeu

Prix:

$100000 to $1 million

Détails d'emballage:

Emballage imperméable et navigable d'exportation.

Délai de livraison:

2,5 mois

Conditions de paiement:

L / C, T / T, Western Union

Capacité d'approvisionnement:

Ensemble 50 par an

Description du produit

Ligne de fabrication de tubes ERW en acier au carbone avec réglage par engrenage à vis sans fin

Spécifications du produit

Mécanisme de réglage	Engrenage à vis sans fin
Vitesse de l'engrenage à vis sans fin	Max. 80 m/min
Plage d'épaisseur des tubes	4,0-10,0 mm
Épaisseur maximale pour les tubes carrés	0,8-3,0 mm
Vitesse de production	Max 50 m/min
Matériaux compatibles	Acier au carbone, acier inoxydable, acier faiblement allié

Aperçu du produit

La machine à tubes ERW avec soudeur solide haute fréquence produit des tubes ronds, carrés et rectangulaires à grande vitesse, y compris des tubes en forme de L, T et Z. Ce système réduit les coûts des rouleaux tout en garantissant la qualité des tubes finis.

Processus de production

Matériau (bobine d'acier)
Dérouleur
Cisaillage et soudeur
Accumulateur horizontal (ou en cage)
Laminoir de formage
Soudeur solide HF
Laminoir de calibrage
Redressement grossier (tête de dinde)
Machine de découpe
Table de sortie

Spécifications techniques

Cette ligne de fabrication de tubes soudés à haute fréquence produit des tubes ronds d'un diamètre de 25,4 à 114 mm et d'une épaisseur de paroi de 0,8 à 4,0 mm. Elle utilise le formage au rouleau pour transformer la bande d'acier en diverses formes, avec un chauffage par induction haute fréquence pour créer des formes fermées en comprimant les joints de soudure.

Modèles disponibles

Modèle	Plage de diamètre	Épaisseur du tube	Vitesse de la ligne (m/min)
HG20	8-25,4MM	0,3-1,2MM	120
HG32	10-32MM	1,4-1,5MM	120
HG50	16-76MM	0,7-2,5MM	30-120
HG76	25-76MM	1-4MM	30-100
HG89	32-89MM	1-4,5MM	30-80
HG114	45-114MM	1,5-5,0MM	30-60
HG165	60-165MM	3-7MM	30-50
HG219	114-219MM	4-8MM	20-40
HG273	114-273MM	4-10MM	15-30
HG325	165-325MM	4-10MM	10-30
HG426	165-426MM	4-12,7MM	8-25
HG508	219-508MM	4-16MM	8-20

Résumé de l'équipement

Cet équipement est spécialisé dans la production de tubes soudés à haute fréquence à couture droite Φ20-Φ80mm (épaisseur de paroi : 1-4,0mm) et de tubes carrés correspondants (17*17-62*62mm, 1,2-3,0mm). Le système complet comprend des composants allant du dérouleur à la scie de coupe à longueur fixe, avec une vitesse de laminage réglable en fonction du diamètre et de l'épaisseur de paroi du tube.

A. Matériau applicable

Matière première : Acier à faible teneur en carbone
Épaisseur : 1,0-3,5 mm
Largeur : 60-240 mm
Diamètre intérieur de la bobine : Φ450-Φ550mm
Diamètre extérieur de la bobine : Φ800-Φ1200mm
Poids maximum : 2500 kg

B. Plage de dimensions

Diamètre extérieur du tube : Φ20-Φ80mm
Épaisseur de paroi : 1,0-3,5 mm (tube carré : 1,2-3,0 mm)
Longueur : 4-8 m
Vitesse de fraisage : 60-70 m/min
Puissance de l'équipement haute fréquence : 250 KW (à l'état solide)
Tension : 380V/440V, 50HZ

C. Composants principaux

Dérouleur : 1 ensemble
Cisaillage et soudeur bout à bout : 1 ensemble
Accumulateur : 1 ensemble
Unité de formage, soudage et calibrage : 1 ensemble
Scie de coupe à suivi contrôlée par ordinateur : 1 ensemble
Table de sortie : 1 ensemble
Soudeur haute fréquence à l'état solide : 1 ensemble

Nos services

Ingénieur sur site pour l'installation et la formation des opérateurs
Garantie de qualité d'un an avec garantie de réparation à vie
Services de pré-vente, y compris la conception de l'atelier et de la production
Services après-vente, y compris l'installation, la formation et le support technique
Option de support technique étendu (plusieurs mois à 1 an)
Conception complète de projet pour la production de tubes en acier inoxydable/acier au carbone
Responsabilité du chargement et de l'expédition

Foire aux questions

Quels sont les types d'équipements de soudage de tubes en acier inoxydable ?

Classés par utilisation : machine de fabrication de tubes en acier inoxydable industriels et machine de fabrication de tubes en acier inoxydable décoratifs.

Quelles sont les pièces de support de l'équipement en acier inoxydable ?

Dérouleur : Maintient et alimente la bande d'acier dans la partie formage
Partie formage : Utilise des matrices de tubes soudés en spirale
Soudeur : Effectue le soudage
Partie meulage : Traite les joints de soudure
Partie redressement et calibrage : Ajuste finement le diamètre du tube
Partie coupe : Coupe hydraulique métallique ou coupe à la meule
Longueur fixe : Calibrage automatique du matériau

Quelles sont les caractéristiques de l'équipement de soudage de tubes en acier inoxydable FOSHAN YXH ?

Construction robuste et durable, haute précision, automatisation complète, fonctionnement facile, production continue, haute efficacité, gaspillage de matériau minimal, taux de produits finis élevé et faible coût de production.

Pourquoi une fuite de soudure de tube en acier se produit-elle ?

Position de la torche de soudage trop haute
Mauvais alignement de la torche de soudage
Courant trop élevé provoquant une fusion excessive
Courant trop faible pour un soudage correct
Argon insuffisant provoquant un soudage non focalisé
Contamination (eau ou huile) sur le moule ou la bande d'acier

Quelles sont les exigences de production pour l'équipement de soudage de tubes en acier inoxydable ?

Un ensemble complet comprend une machine de fabrication de tubes, un soudeur, un moule/matrice/rouleau, des machines de polissage (rondes et carrées), des matériaux de polissage et une bande d'acier.
