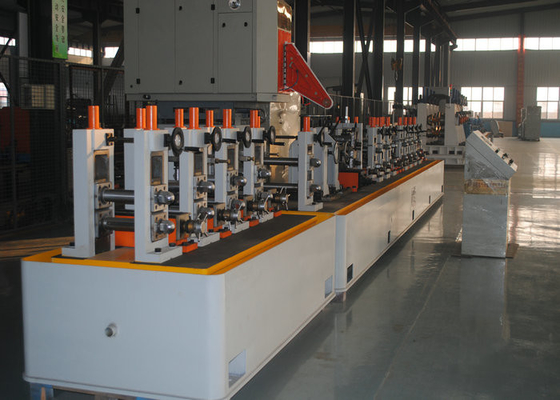

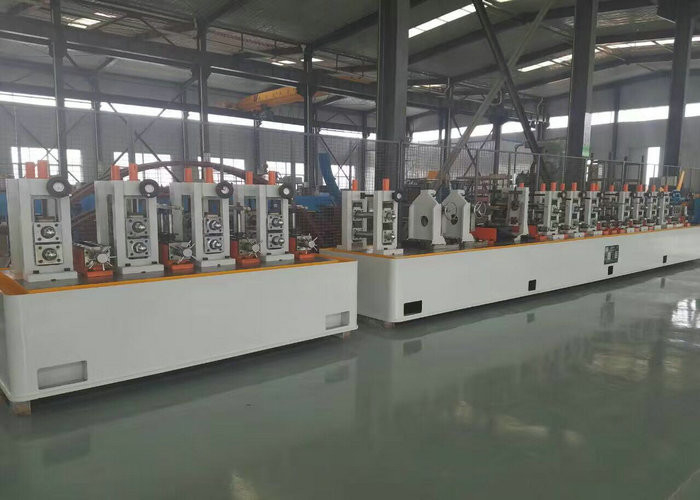

Fabrication de tubes en acier de précision / ligne de fabrication de tubes en acier sans soudure
Spécifications du produit
| Attribut |
Valeur |
| Type d'ajustement |
Par le ver à turbine |
| Forme du tuyau |
Ronde, carrée, rectangulaire |
| Diamètre du tuyau |
25 à 76 mm |
| Matériel |
HRC, CRC, acier galvanisé |
| Vitesse du moulin |
30 à 100 m/min |
| Type de soudage |
Soudage à haute fréquence |
Vue d'ensemble du produit
Fabricant de machines de tubes en acier de Tengtian, ligne de fabrication de tubes en acier sans soudure de précision de qualité pour usine de laminage de tubes.
Détails rapides
| Condition |
Nouveau |
| Le type |
Machine de soudage de tuyaux, ligne de production de tuyaux |
| Matériau des tuyaux |
Acier au carbone |
| Application du projet |
Pipe d'alimentation en énergie |
| Capacité de production |
0 à 90 m/min |
| Lieu d'origine |
Hebei, Chine (continent) |
| Nom de marque |
Zhongtuo |
| Numéro de modèle |
Le ZT-50 |
| Voltage |
Pour les appareils à commande numérique: |
| Le pouvoir |
101 kW, sur mesure |
| Le poids |
5T, environ 10 tonnes |
| Certification |
Pour les produits de base, les exigences suivantes sont applicables:2008 |
| Garantie |
1 année |
| Couleur |
vert, gris, bleu |
| Épaisseur |
0.4-4.0 mm |
Processus du produit
material(steel coil) -> uncoiler -> shear and welder -> horizontal(or cage) accumulator -> forming mill -> HF solid welder -> sizing mill -> roughly straightening(turkey head) -> cut off machine -> run out table
Paramètres de base
| Paramètre |
Valeur |
| Autres appareils pour le traitement des métaux |
7 |
| Autres appareils pour la fabrication des produits de la catégorie 85 |
5 |
| Matériau de l'arbre |
40Cr |
| Diamètre du tuyau rond |
19 à 76 mm |
| Épaisseur du tuyau rond |
10,5-3,0 mm |
| Taille du tuyau carré |
15 × 15 - 60 × 60 mm |
| Épaisseur du tuyau carré |
1.5-2.0 mm |
Principales caractéristiques
- Capacité de production continue - pas besoin de changer les rouleaux dans la section de formage brut
- Une technologie de soudure fiable assure une qualité élevée
- Produit des tuyaux couvrant la plupart des tuyaux SS utilisés dans la construction de bâtiments
- Avantages remarquables: faible coût de production et capacité de production élevée
- Matériau de l'arbre: traitement réglable en acier 45#
- Matériau des rouleaux: acier 45#, poli, plaque de chrome 0,05 mm
- Puissance: 101 kW
- Transports: moteur à chaîne
- Vitesse de formage: 20 m/min
Modèles de moulins à tubes à ERW
| Modèle |
Plage de diamètre |
Épaisseur du tuyau |
Vitesse de ligne (m/min) |
| HG20 |
8 à 25,4 MM |
0.3-1.2 mm |
120 |
| HG32 |
10 à 32 mm |
1.4-1,5 mm |
120 |
| HG50 |
16 à 76 mm |
0.7-2.5 mm |
30 à 120 |
| HG76 |
25 à 76 mm |
1 à 4 mm |
30 à 100 |
| HG89 |
32 à 89 mm |
1 à 4,5 mm |
30 à 80 |
| HG114 |
45 à 114 MM |
1.5-5.0MM |
30 à 60 |
| HG165 |
60 à 165 mm |
3 à 7 mm |
30 à 50 |
| HG219 |
114-219MM |
4 à 8 mm |
20 à 40 |
| HG273 |
114-273MM |
4 à 10 mm |
15 à 30 |
| HG325 |
165-325 mm |
4 à 10 mm |
10 à 30 |
| HG426 |
165-426MM |
4 à 12,7 mm |
8 à 25 |
| HG508 |
219 à 508MM |
4 à 16 mm |
8 à 20 |
Introduction générale
Les lignes de fabrication de tubes ERW en acier à haute fréquence à couture droite de la série KJ fabriquent des tubes en acier soudés dont le diamètre varie de Φ7 mm à Φ219 mm et l'épaisseur de la paroi varie de 0,2 mm à 8,0 mm.Ils produisent également des tubes profilés dans la limite du traitement des tubes ronds, tels que les tuyaux carrés, les tuyaux rectangulaires et les tuyaux ovaux.
Après avoir absorbé la technologie de fabrication de tuyaux avancée de l'étranger et du pays, notre ligne de production innovante est à la fois économique et pratique.
Matières premières appliquées
Acier à faible teneur en carbone, acier à faible teneur en alliages, acier galvanisé, acier inoxydable, etc.
Nos services
- Assistance technique pour l'installation et la formation des travailleurs
- Garantie de qualité d'un an avec garantie de réparation à vie
- Services de prévente et de post-vente, y compris conception d'atelier et conception de sortie de production
- Option pour l'ingénieur de travailler sur le site pendant plusieurs mois afin d'améliorer la production et de réduire les déchets
- Service de prévente comprenant la conception de l'ensemble du projet de fabrication de tubes en acier inoxydable/acier au carbone
- Responsable du chargement et de la navigation
Emballage et livraison
Détails de l' emballage:Package de tuyaux soudés à l'aide d'une huile antirouille, rouleaux et lamelles recouverts d'un film imperméable Station hydraulique, boîte de commande PLC, pièces détachées et petites pièces emballées dans une boîte en contreplaqué.Tous les composants fixés par fil d'acier avec conteneur.
Délai de livraison:Dans les 30 jours suivant la réception du dépôt.
