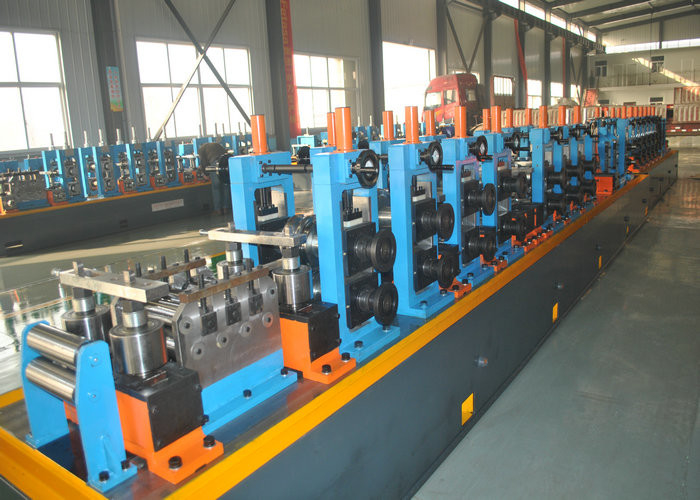

chaîne de production de tube/tube en acier faisant le moulin de machine/tube

1.1 Matériau applicable:

(1) Bandes d'acier laminées à chaud ou à froid (conformément à la norme GB700-88 ou GB1591-88)

(2) Matériau:Acier à faible teneur en carbone, aciers à faible teneur en alliages ≤345Mpa,b≤610Mpa

(3) L'épaisseur de la bande d'acier: 1,0 à 3,0 mm (selon GB 708-88)

(4) Largeur de la bande d'acier: 50 à 200 mm

(5) Id. de la bobine en acier: 400 à 550 mm

(6) O.D. de bobine en acier: 800 à 1200 mm

(7) Poids maximal de la bobine: 1500 kg

1.2 Plage de dimensions du tuyau d'acier de transformation:

(1) O.D.: 16 à 63 mm

(2) Épaisseur de paroi: 1,0 à 3,0 mm (tubes carrés et tubes à forme spéciale ≤ 2,0 mm)

(3) Longueur: 4 à 8 m

1.3 Flux de procédé du produit (tube d'acier):

Raw material (steel coil) → decoiling → shearing and welding → material accumulating → non-power leveling → forming milling → high-frequency welding → removing burrs outside of weld seam → cooling → sizing → rough straightening → fixed length cutting → finishing pipe

1.4 Vitesse de fraisage: 20 à 60 m/min

1.5 Puissance des équipements à haute fréquence: 200 kW

1.6 Utilisateurs informés des accessoires nécessaires (uniquement à titre de référence):

(1) Site d'équipement mécanique: 50m x 4,5m (longueur x largeur)

(2) Site des équipements électriques: 5m x 4m (longueur x largeur)

(3) Base de fondation de l'unité de la machine (voir le dessin de la base des fournisseurs)

(4) Deux ensembles de grues de 10 tonnes

(5) Apport électrique:

a. Moteur de l'équipement: 75 kW + 11 kW + 5 kW = 91 kW

b. Moteur à haute fréquence: 200 kW
