Fabricant de laminoir de tubes ERW en acier au carbone pour tubes de 21 à 63 mm de diamètre
| Attribut |
Valeur |
| Nom du produit |
Fabricant de laminoir de tubes ERW en acier au carbone pour tubes de 21 à 63 mm de diamètre |
| Matériau |
Bobine laminée à chaud, bobine laminée à froid, acier galvanisé |
| Forme du tube |
Rond, carré et rectangulaire |
| Vitesse de fonctionnement |
Max. 80 m/min |
| Diamètre du tube |
21 - 63 mm |
| Épaisseur maximale pour tube carré |
0,8-3,0 mm |
| Type de soudure |
Soudure haute fréquence |
Introduction générale
Cette ligne de production fabrique des tubes en acier au carbone soudés par induction haute fréquence (HFW) par formage à froid de bandes d'acier au carbone en forme circulaire, soudure longitudinale et calibrage aux dimensions spécifiées. La ligne de production de tubes soudés droits haute fréquence HG60 produit des tubes en acier soudés de Φ21,3 mm-Φ33,7 mm avec une épaisseur de paroi de 1,0 mm à 3,25 mm, capable de produire des tubes profilés de la même taille.
Processus du produit
matériau (bobine d'acier)->dérouleur->cisaille et soudeuse->accumulateur horizontal (ou cage)->laminoir de formage->
soudeuse HF soild->laminoir de calibrage->redressement grossier (tête de dinde)->machine de coupe->table de sortie
Paramètres de base
| Postes du laminoir de formage |
8 |
| Postes du laminoir de calibrage |
6 |
| Matériau de l'arbre |
40Cr |
| Diamètre du tube rond |
60-165 mm |
| Épaisseur du tube rond |
3,0-7,0 mm |
| Taille du tube carré |
50×50-130×130 mm |
| Épaisseur du tube carré |
3,0-6,0 mm |
Les machines peuvent être personnalisées selon les exigences du client.
Puissance électrique installée
Environ 400KW Alimentation : 380V, 50Hz (selon la localité). Le système électrique comprend un contrôle automatique Siemens PLC, un contrôle de vitesse Eurotherm DC et des systèmes d'affichage numérique pour une utilisation facile, un entretien simple et une grande fiabilité.
Caractéristiques de la machine
- Arbres de rouleaux de grand diamètre en matériau 42CrMo
- Configuration à double moteur pour une efficacité accrue
- Efficacité de fabrication de tubes élevée avec une excellente rectitude
- Haute fiabilité avec un faible taux de défaillance
- Fonctionnement convivial
- Scie à ordinateur de marque Shengyang de qualité supérieure
- Soudeuse haute fréquence de marque chinoise de premier plan
Application
Ce laminoir de tubes ERW en acier au carbone produit des tubes en acier inoxydable pour des applications décoratives, notamment les meubles, les rampes, les appareils ménagers, les tringles à rideaux, etc. Capable de fabriquer des formes de tubes rondes, carrées, rectangulaires, ovales et autres formes irrégulières.

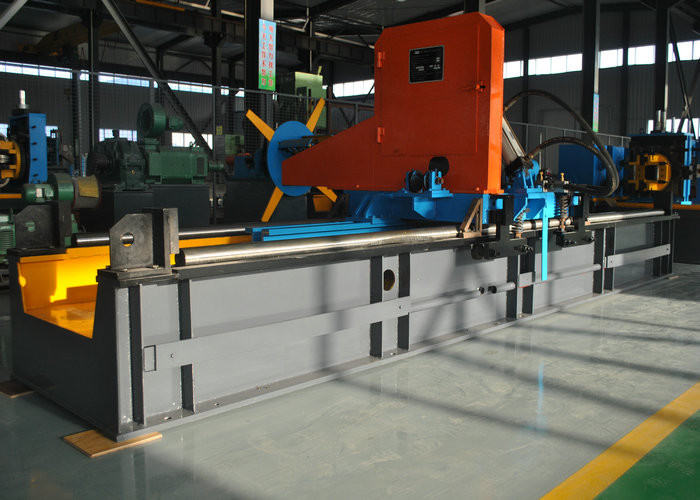

Coupe à la scie à froid
La machine de coupe à froid à commande numérique comprend des composants mécaniques, électroniques et hydrauliques avec trois arbres entraînés par servomoteur (suivi, alimentation de coupe et rotation de la lame de scie) contrôlés par un contrôleur de mouvement spécialisé. Les paramètres sont saisis via un écran tactile LCD avec surveillance en temps réel. Les lames de scie en acier rapide fonctionnent de manière synchrone avec la ligne de production, avec une vitesse de coupe et une précision de position contrôlées par CNC.
Nos services
- Assistance technique sur site pour l'installation et la formation des opérateurs
- Un an de garantie de qualité avec service de réparation à vie
- Services complets de pré-vente et d'après-vente
- Assistance technique étendue disponible (de quelques mois à 1 an)
- Services complets de conception de projets pour la production de tubes
- Responsabilité du chargement et de l'expédition
