tuberie soudée à haute fréquence
>
Machine de broyeur de tuyaux galvanisée à grande vitesse de 21 à 63 mm de diamètre

Machine de broyeur de tuyaux galvanisée à grande vitesse de 21 à 63 mm de diamètre

Détails du produit:
Lieu d'origine: Hebei, Chine
Nom de marque: Tengtian
Certification: CE, ISO9001, BV
Numéro de modèle: HG76
Des informations détaillées
Lieu d'origine:
Hebei, Chine
Nom de marque:
Tengtian
Certification:
CE, ISO9001, BV
Numéro de modèle:
HG76
Nom de produit:
Fabrication de tubes soudés à haute fréquence à haute vitesse Galvanisée
certification:
CE ISO
engrenage de ver:
Max.80m / min
Diamètre du tuyau:
21 - 63 mm
Matériel:
Acier en carbone, acier inoxydable, acier à faible alliage
Gamme de diamètre de tuyau:
Les pièces de rechange doivent être équipées d'un dispositif d'isolation.
Garantie:
D'un an
Dimension:
25m*2m*2m
Diamètre intérieur:
550 à 610 mm
ajustement:
engrenage de ver
Matière première:
Machines pour la fabrication de tubes carrés
Moteur d'entraînement:
C.C 75KW X 2
Voltage du moteur:
30 kW
Forme de pipe:
L'équipement est constitué d'un carré rectangulaire,LTZU
Longueur de tuyau:
6-12m
Mots clés:
Moulin à tubes soudés à haute fréquence
Mettre en évidence:

High Light

Mettre en évidence:

éru usine de soudure de tuyaux à haute fréquence

,

Fabrication de tubes soudés à haute fréquence galvanisés

,

Moulin à tubes soudés à haute vitesse

Informations commerciales
Quantité de commande min:
1 jeu
Prix:
$100000 to $1 million
Détails d'emballage:
Emballage imperméable et navigable d'exportation.
Délai de livraison:
trois mois
Conditions de paiement:
L / C, T / T, Western Union
Capacité d'approvisionnement:
ensemble 35 par an
Description du produit
Machine à fabriquer des tubes et des tuyaux soudés à haute fréquence ERW galvanisés à grande vitesse
Spécifications du produit
Nom du produit Machine à fabriquer des tubes et des tuyaux ERW galvanisés à haute vitesse / Machine à fabriquer des tubes CE ISO9001 Approuvé
Certification CE ISO
Engrenage à vis sans fin Max. 80m/min
Diamètre du tuyau 21 - 63mm
Matériau Acier au carbone, acier inoxydable, acier faiblement allié
Plage de diamètre des tuyaux Φ20-Φ76mm
Garantie Un an
Dimension 25m*2m*2m
Diamètre intérieur 550-610mm
Moteur d'entraînement CC 75KW x 2
Tension du moteur 30KW
Forme du tuyau Carré rectangulaire, LTZU
Longueur du tuyau 6-12m
Description du produit
Le laminoir à tubes et à tuyaux ERW est une série de machines qui construisent des tubes et des tuyaux à joint de soudure longitudinal avec des bandes d'acier d'une certaine largeur.
Processus de production
  • Dérouler et aplanir les bobines d'acier fendues en bandes d'acier
  • Former les bandes en forme de tuyau rond à l'aide de rouleaux de formage
  • Souder le tube à l'aide d'une soudeuse à haute fréquence à l'état solide
  • Former à la forme/taille attendue dans la machine de calibrage
  • Couper à la longueur et regrouper les tubes finis

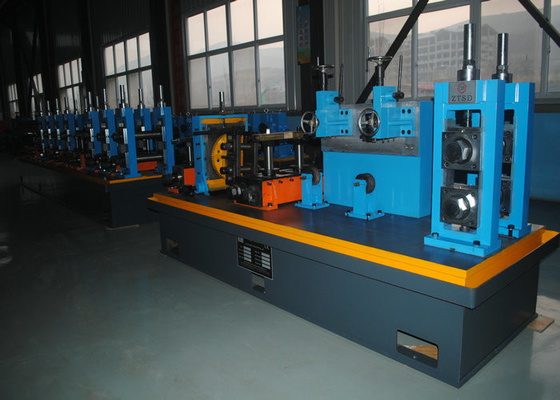

Machine de broyeur de tuyaux galvanisée à grande vitesse de 21 à 63 mm de diamètre 0
Applications
Ce tuyau est utilisé spécialement pour :
  • Oléoducs et gazoducs
  • Réseaux de distribution de gaz de ville
  • Applications de l'industrie chimique
  • Infrastructure électrique
  • Construction de fermes en acier
  • Systèmes de canalisations d'eau et de gaz

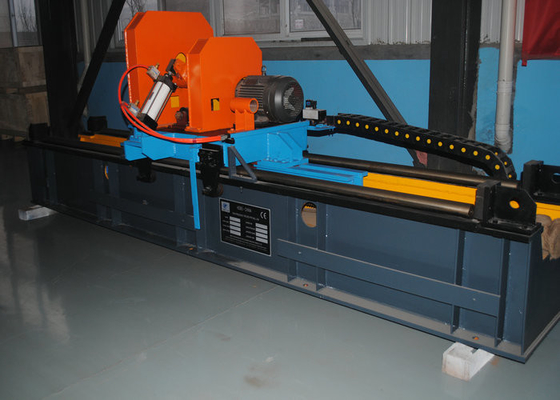

Machine de broyeur de tuyaux galvanisée à grande vitesse de 21 à 63 mm de diamètre 1
Flux de processus
Alimentation → Déroulage → Redressage → Cisaillement et soudure bout à bout → Stockage en boucle → Formage → Soudeuse HF → Recuit IF → Refroidissement → Calibrage → Coupe → Sortie → Chanfreinage d'extrémité → Test hydraulique → Collecte

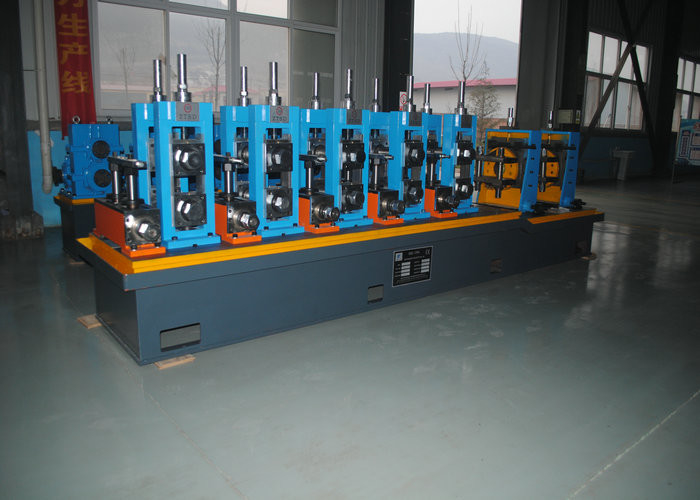

Machine de broyeur de tuyaux galvanisée à grande vitesse de 21 à 63 mm de diamètre 2
Composants de la machine
  • Dérouleur
  • Cage à cerceau ou accumulateur horizontal
  • Machine de formage avec système de rouleaux
  • Guide de couture
  • Machine de soudage par induction haute fréquence
  • Châssis d'enlèvement des bavures (intérieur et extérieur)
  • Système de refroidissement par eau
  • Machine de calibrage
  • Scie volante automatique contrôlée par ordinateur
  • Équipement de contrôle électrique
Spécifications techniques
Modèle Diamètre (mm) Épaisseur (mm) Vitesse (m/min) Puissance principale (kw) Soudeuse HF (KW) Surface (m²)
HG32 10-32 0.4-1.5 30-100 250 100 12x100
HG50 12-50 0.6-2.5 30-90 300 150 12x100
HG76 12-76 1-3 30-90 320 200 12x100
HG89 32-89 1-4 30-80 350 300 12x100
HG114 45-114 1.5-5.0 30-60 400 300 12x100
HG165 60-165 3-7 30-50 600 400 12x100
HG219 114-219 4-8 20-40 800 500 15x150
HG273 114-273 4-10 15-30 1000 600 18x160
HG325 165-325 4-10 10-30 1200 600 12x100
HG426 165-426 4-12.7 8-25 1400 800 12x100
HG508 219-508 4-16 8-20 2000 1000 12x100
