Moulin à tubes ERW Autre modèle
| Modèle | Plage de diamètre | Épaisseur du tuyau | Vitesse de ligne ((m/min) |
| HG20 | 8 à 25,4 MM | 0.3-1.2 mm | 120 |
| HG32 | 10 à 32 mm | 1.4-1,5 mm | 120 |
| HG50 | 16 à 76 mm | 0.7-2.5 mm | 30 à 120 |
| HG76 | 25 à 76 mm | 1 à 4 mm | 30 à 100 |
| HG89 | 32 à 89 mm | 1 à 4,5 mm | 30 à 80 |
| HG114 | 45 à 114 MM | 1.5-5.0MM | 30 à 60 |
| HG165 | 60 à 165 mm | 3 à 7 mm | 30 à 50 |
| HG219 | 114-219MM | 4 à 8 mm | 20 à 40 |
| HG273 | 114-273MM | 4 à 10 mm | 15 à 30 |
| HG325 | 165-325 mm | 4 à 10 mm | 10 à 30 |
| HG426 | 165-426MM | 4 à 12,7 mm | 8 à 25 |
| HG508 | 219 à 508MM | 4 à 16 mm | 8 à 20
|
Résumé

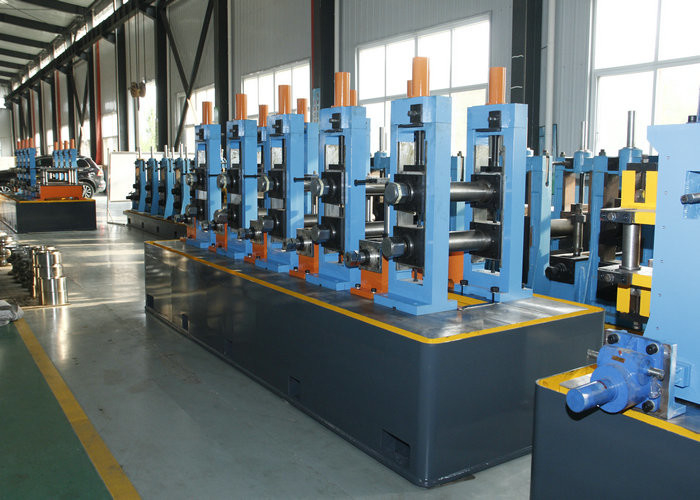

Cet équipement est spécialement utilisé pour la production de tubes soudés à haute fréquence à couture droite de φ20-Φ80mm, δ1-4,0mm et de tubes carrés correspondants (17*17-62*62mm,1La composition de l'équipement est de décoiler à une scie à découpe de longueur fixe.
A. Matériau applicable
1 Matière première: acier à faible teneur en carbone,
2 Épaisseur de la bande d'acier: 1,0-3,5 mm
3 Largeur de la bande d'acier: 60-240 mm
4 I.D. de bobine en acier: Φ450-Φ550 mm
5 O.D de bobine en acier: Φ800-Φ1200 mm
6 Poids maximal de la bobine: 2500 kg
B.Période de dimension des tubes en acier
1 O.D de tuyau: Φ20-Φ80 mm
2 Épaisseur de paroi: 1,0 à 3,5 mm (pipe carrée):1.2-3.0 mm)
3 Longueur: 4 à 8 m
4 Vitesse de fraisage: 60 à 70 m/min
5 Puissance de l'équipement à haute fréquence: 250 kW (état solide)
6 Tensions: 380 V/440 V, 50 Hz
C.Composants principaux
1 Découler: 1 jeu
2 Coiffure et soudeur à fesses: 1 ensemble
3 Accumulateur: 1 jeu
4 Unité de formage, de soudage et de dimensionnement: 1 jeu
5 Scie à découpe à traçage commandée par ordinateur: 1 jeu
6 Tableau à épuisement: 1 jeu
7 soudeur à haute fréquence à l'état solide: 1 jeu
