Machine à tubes de précision ERW pour tubes de 25 à 76 mm de diamètre

Name: Machine à tubes de précision ERW pour tubes de 25 à 76 mm de diamètre
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG60
Price: 50000.00 USD
Availability: InStock

Détails du produit:

Lieu d'origine:	Hebei
Nom de marque:	Tengtian
Certification:	CE,ISO9001,BV
Numéro de modèle:	HG60

Des informations détaillées

Lieu d'origine:

Hebei

Nom de marque:

Tengtian

Certification:

CE,ISO9001,BV

Numéro de modèle:

HG60

Product Name:

Precision Tube Mill , ERW Pipe Machine 30-100m/Min Speed

Pipe diamete:

25-76mm

Welding Type:

High Frequency Welding

Pipe shape:

Round,square,rectangular

Adjustment type:

By turbine worm

Mill speed:

30-100m/min

Keywords:

Precision Tube Mill

Mettre en évidence:

High Light

Mettre en évidence:

machine de moulin de tube de solides solubles

Fraiseuse de tuyau

Informations commerciales

Quantité de commande min:

1 jeu

Prix:

$100000 to $1 million

Détails d'emballage:

Emballage imperméable et navigable d'exportation.

Délai de livraison:

70 jours de travail/année

Conditions de paiement:

L / C, T / T, Western Union

Capacité d'approvisionnement:

35 ensembles

Description du produit

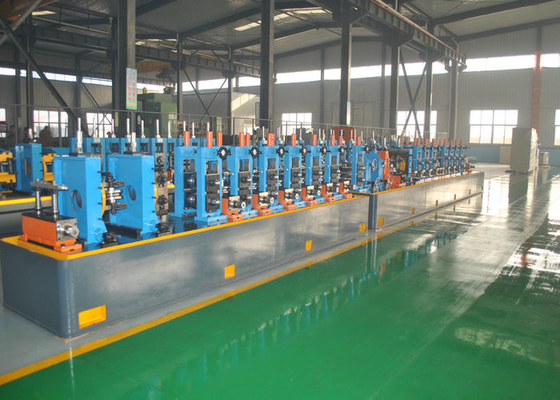

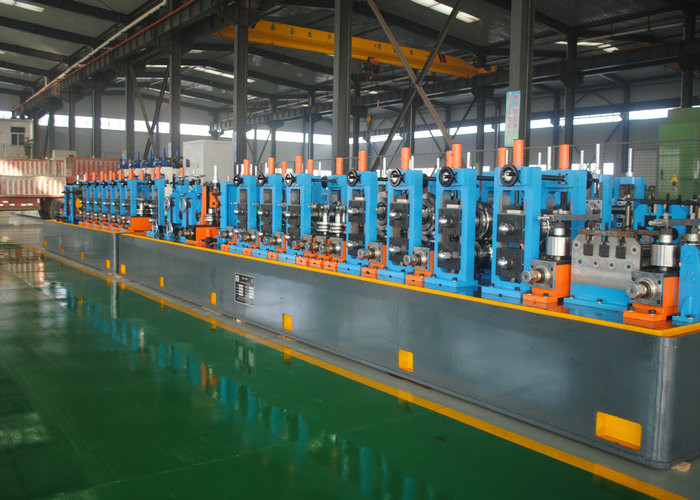

Laminoir de précision pour tubes, machine à tubes ERW Vitesse 30-100m/min

Spécifications clés

Diamètre du tube	25-76mm
Type de soudure	Soudure haute fréquence
Forme du tube	Rond, carré, rectangulaire
Type de réglage	Par vis sans fin de turbine
Vitesse du laminoir	30-100m/min

Avantages du produit

Flexibilité exceptionnelle permettant la modification des dimensions des tubes sans changer les rouleaux dans la plage de tailles du laminoir
Réduction significative du temps de configuration du laminoir et élimination des coûts liés aux jeux de rouleaux
Exigences de maintenance minimales avec une utilisation facile
Productivité accrue avec une réduction des stocks et des coûts associés
Fonctionnement et réglages automatisés du laminoir, réduisant les besoins en main-d'œuvre
Système de contrôle automatique PLC pour une configuration facile de tous les paramètres de production
Réduction moyenne des coûts de matériaux de 2,4 à 3 % par rapport aux méthodes de changement Rond-Carré

Équipement de production de tubes soudés capillaires en acier inoxydable

Modèle	Diamètre	Épaisseur de paroi	Capacité de production	Puissance principale	Précision du tube	Taille du moteur principal (L×l×H)
GH10	∅4-10mm	0.15-0.8mm	5~12M/min	4kw	±0.05mm	4300x600x725

Description du produit

Le laminoir HG273 fabrique des tubes ronds de Φ114mm-Φ273mm avec une épaisseur de 4,0mm-10mm à partir de bandes de bobines laminées à froid et à chaud. Le processus comprend la formation d'ébauches tubulaires non fermées, le soudage haute fréquence, le refroidissement, le calibrage/façonnage et la coupe à la longueur.

Spécifications de précision

Sauts de rouleaux de niveau : 0,01 mm
Jeu du cadre et de la glissière : ≤0,02 mm
Degré vertical du cadre : ≤0,05 mm
Degré parallèle du cadre : ≤0,1 mm
Erreur de diamètre et de rondeur des tubes en acier : ≤0,08 mm

Processus de production

matériau (bobine d'acier) → dérouleur → cisaille et soudeuse → accumulateur horizontal (ou en cage) → laminoir de formage → soudeuse HF solide → laminoir de calibrage → redressement grossier (tête de dinde) → machine de coupe → table de sortie

Paramètres de base

Postes du laminoir de formage	7
Postes du laminoir de calibrage	5
Matériau de l'arbre	40Cr
Diamètre du tube rond	19-76mm
Épaisseur du tube rond	1.5-3.0mm
Taille du tube carré	15×15-60×60mm
Épaisseur du tube carré	1.5-2.0mm

Les machines peuvent être personnalisées selon les exigences du client.

Gamme de modèles de laminoirs à tubes ERW

Modèle	Plage de diamètres	Épaisseur du tube	Vitesse de ligne (m/min)
HG20	8-25.4MM	0.3-1.2MM	120
HG32	10-32MM	1.4-1.5MM	120
HG50	16-76MM	0.7-2.5MM	30-120
HG76	25-76MM	1-4MM	30-100
HG89	32-89MM	1-4.5MM	30-80
HG114	45-114MM	1.5-5.0MM	30-60
HG165	60-165MM	3-7MM	30-50
HG219	114-219MM	4-8MM	20-40
HG273	114-273MM	4-10MM	15-30
HG325	165-325MM	4-10MM	10-30
HG426	165-426MM	4-12.7MM	8-25
HG508	219-508MM	4-16MM	8-20

Matériaux compatibles : acier à faible teneur en carbone, acier faiblement allié, acier galvanisé, acier inoxydable.
