Détails sur le produit:
Conditions de paiement et expédition:
|
Matériau: | acier au carbone, acier inoxydable, acier faiblement allié | Diamètre de tuyau: | 21 - 63mm |
---|---|---|---|
Vitesse de produit: | 50m/min maximum | Max.Thickness pour le tuyau carré: | 0.8-3.0MM |
certification: | CE ISO | embrayage de ver: | Max.80m/minute |
Surligner: | Moulin de tube d'ERW,Découpage Machine Line |
DESCRIPTION DE SOCIÉTÉ
Notre société est un fabricant professionnel d'équipement soudé à haute fréquence de tuyau de profil de petit pain, de laminoir à froid de quatre rouleaux, d'équipement ultra-rapide de cisaillement, d'équipement de formage à froid de précision, d'équipement soudé de tuyau d'acier inoxydable et de toutes sortes de section transversale compliquée. Elle est l'une des usines spéciales domestiques les plus tôt qui sont occupées à faire l'équipement soudé de tuyau en Chine.
PARAMÈTRES TECHNIQUES
Spécifications : | Φ76×8.2 |
Diamètre de tuyau : | Φ13~Φ76mm |
Épaisseur de tuyau : | 3~8.2mm |
Matériaux de tuyau : | Q195, Q215, Q235 |
Vitesse de soudure : | 10~30M/Min |
Spécifications
Modèle | Diamètre (millimètre) | Épaisseur (millimètre) | Vitesse (m/min) | Alimentation secteur (kilowatt) | Soudeuse d'à haute fréquence (kilowatt) | Secteur (m2) |
HG32 | 10-32 | 0.4-1.5 | 30-100 | 250 | 100 | 12x100 |
HG50 | 12-50 | 0.6-2.5 | 30-90 | 300 | 150 | 12x100 |
HG76 | 12-76 | 1-3 | 30-90 | 320 | 200 | 12x100 |
HG89 | 32-89 | 1-4 | 30-80 | 350 | 300 | 12x100 |
HG114 | 45-114 | 1.5-5.0 | 30-60 | 400 | 300 | 12x100 |
HG165 | 60-165 | 3-7 | 30-50 | 600 | 400 | 12x100 |
HG219 | 114-219 | 4-8 | 20-40 | 800 | 500 | 15x150 |
HG273 | 114-273 | 4-10 | 15-30 | 1000 | 600 | 18x160 |
HG325 | 165-325 | 4-10 | 10-30 | 1200 | 600 | 12x100 |
HG426 | 165-426 | 4-12.7 | 8-25 | 1400 | 800 | 12x100 |
HG508 | 219-508 | 4-16 | 8-20 | 2000 | 1000 | 12x100 |
Decoiler hydraulique
1. Capacité de chargement : 4000kg
2. Largeur de bobine : 150 410mm
3. Épaisseur : 2.0mm 5.0mm
4. Diamètre intérieur : ø500mm ø700mm
5. Diamètre extérieur : ø1000mm ø1500mm
Alimentation d'énergie
1. Puissance de moteur d'équipement : 132kw x 2+ 45kw +30kw+30kw=369kw
2. Puissance de station d'à haute fréquence : 400kw
Machine avant de cisaillement et de soudure
Assurez l'alimentation continue du matériel
Mettez en cage l'accumulateur
1. Capacité d'accumulation : 150 300mm
2. Vitesse d'alimentation : ≥ 100m/min
3. Ajustement manuel
4. Puissance de moteur : 30kw

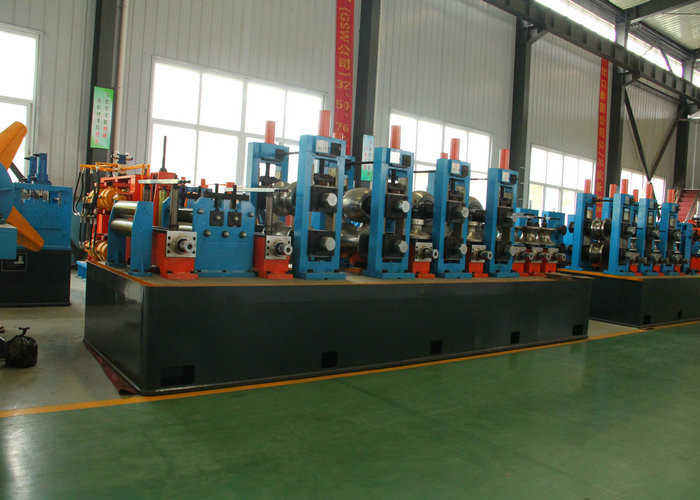

Alimentation et aplatissement et petit pain formant la machine
1. Deux rouleaux de départ et cinq rouleaux de aplatissement
2. Formation de la machine
---Station horizontale de rouleau : 7 ensembles
Axe de rouleau : ø100mm, 40Cr
Matériel de rouleau : acier 45#
---Station verticale de rouleau : 9 ensembles
Axe de rouleau : ø60mm, 40Cr
Matériel de rouleau : acier 45#
---Réducteur de transmission d'entraînement : 7 ensembles
Vitesse : 40CrMnTi et 40Cr, axe : 40Cr
14 ensembles d'axe de transmission
---Expulsant et rassemblement de chute
---dispositif de Bavure-nettoyage
---Dispositif de classement par taille
---Redressage du dispositif
Système de refroidissement par l'eau
Station d'à haute fréquence
1. Alimentation d'énergie : 380V/220V, 50HZ
2. Puissance fonctionnante : 300KW
Circuit principal d'entraînement
1. Moteur principal : Z4 série, C.C 132KW
2. Réducteur principal : ZQ750-10.35
Le vol de commande numérique par ordinateur a vu
1. Épaisseur de coupe : 2.0mm 5.0mm
2. Longueur de coupe : 4 8m
3. Coupe O.D : ø48 ø130mm
4. Vitesse de coupe : 6-8 coupes/minute
5. Tolérance de coupe : ≤ 6mm
6. Puissance de moteur : 45 kilowatts, évaluent le moteur à courant alternatif 2
