Détails sur le produit:
Conditions de paiement et expédition:
|
Diamètre de tuyau: | 25-76mm | Vitesse de produit: | 50m/min maximum |
---|---|---|---|
Matériau: | acier au carbone, acier inoxydable, acier faiblement allié | Coupe + Saw: | Le frottement a vu la coupe |
embrayage de ver: | Max.80m/minute | Épaisseur de tuyau: | 4.0-10.0mm |
Surligner: | tuberie sans couture,chaîne de production soudée de tuyau |
Type de soudure | Soudure à haute fréquence |
Application | Transport de construction, d'eau et de gaz |
Type de formation | Formation par des rouleaux |
Caractéristique | Grande vitesse. Haute précision |
Condition spéciale | Peut être la conception selon le besoin des clients |
Ligne vitesse | 50m/min |
Longueur de tube | 4m-12m |
Gamme d'épaisseur de paroi | 2.0mm-8.0mm |
Mots-clés de produit | tuyau d'acier unique faisant la machine |
Le composant de l'équipement
1. uncoiler tête double :
Le frein est commandé par le cylindre et le modèle du cylindre est SC80X25FA.
(1) le poids maximal de la bobine : 5T
(2) le diamètre intérieur de la bobine : 440-510mm
(3) l'épaisseur de bande : 5.0mm
(4) la largeur maximale de la bobine : 400mm
2. machine de cisaillement hydraulique de Double-colonne :
(1) largeur en acier de bande à couper : ≤400mm
(2) épaisseur en acier de bande à couper : ≤5mm
(3) coupure de la méthode : puissance de cylindre hydraulique
(4) puissance de pompage de moteur : 5.5Kw
3. Stockant le dispositif comprenant l'accumulateur en spirale et l'accumulateur de cage, vous pouvez choisir de eux :
3-1. Accumulateur en spirale (ø5m) : Y compris le suivant (1) - (5)
(1) bas plateau de renversement :
Il se compose de la parenthèse, du rouleau de niveau et du rouleau vertical. Les appuis de rouleau de niveau dépouillent l'acier auxiliarily, et le rouleau vertical peut s'ajuster et guider la bande, c'est costume pour le bandwidth≤400mm.
(2) machine de aplatissement et de alimentation :
La pièce de rotation inclut le réducteur de transmission et l'accouplement universel. La base est la structure métallique. C'est costume pour bandwidth≤400mm. Avec le frein pneumatique et le moteur 18.5KW.
(3) accumulateur :
Utilisé pour stocker, charger et décharger et conduire la bande, composée de la pièce de puissance, voie intérieure, rouleau vertical, rouleau de niveau, voie extérieure bloquant le rouleau, alimentant bloquant le rouleau. La pièce de rotation inclut le moteur, le réducteur de transmission et l'accouplement universel.
(4) haut plateau de renversement :
Consisté en la parenthèse, le rouleau de niveau et le rouleau vertical. C'est costume pour le bandwidth≤400mm.
(5) boîte de contrôle électrique :
accumulateur 3-2.Cage : Y compris le suivant (1) - (3)
(1) machine de alimentation :
Le type de fixage et de alimentation biaxial machine de alimentation se compose de l'entraînement, fixage, bloquant le rouleau. C'est costume pour bandwidth≤400mm.
(2) cage de rassemblement matérielle :
Utilisé pour stocker, composé de la barrière en acier, de la balustrade en acier, de l'oisif, du rouleau de niveau, et du chakpa de l'esprit.
(3) boîte de contrôle électrique :
La production originale principale et les pièces de port de matériel électronique sont conformes au gigaoctet. Système à quatre fils triphasé.

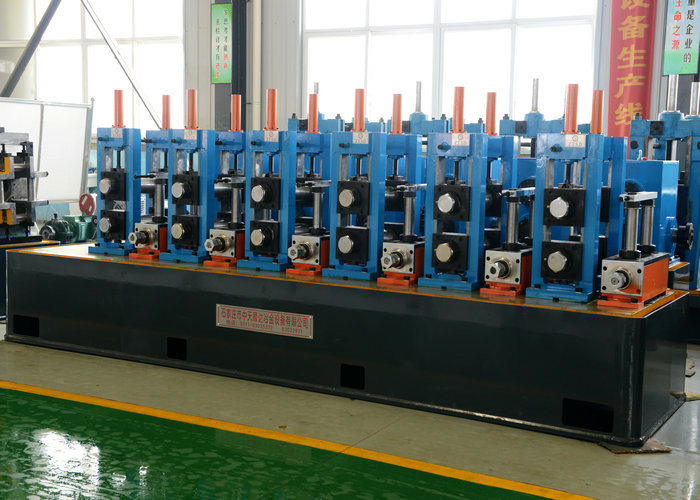

4. Le moteur principal du moulin :
(1) faire partie : sept rouleaux de type portique d'unités
(2) partie de soudure : Soudure d'induction à haute fréquence à semi-conducteur
(3) partie de refroidissement : refroidissement de liquide réfrigérant
(4) partie de finition : cinq rouleaux de type portique d'unités
Le paramètre technique principal de la ligne de tuyau-fabrication
(1) diamètre de tuyau : φ60-ø120mm
(2) épaisseur de paroi de tuyau : 2.0-5.0mm
(3) le moteur électrique : Faire partie : 110Kw, partie de finition : 132Kw.
(4) diamètre de niveau d'axe de rouleau : ø100, matériel 40Cr
(5) diamètre vertical d'axe de rouleau : ø70, matériel 40Cr
5. À haute fréquence à semi-conducteur :
(1) modèle : GGP400-0.2-HC
(2) puissance d'entrée : 3p, 380V, 50HZ
(3) de puissance de sortie : 400KW
6. Scie commandée par ordinateur de vol :
(1) exactitude d'échelle : ±3mm
(2) longueur d'échelle : 4-8m
(3) la vitesse maximum : 70m/min
(4) mouvement de scies : pneumatique (balançant)
(5) utilisent la lame de scies circulaire en métal
7. Décharge de la table :
Modèle : Transporté sur le chemin de roulement, renversé d'une manière pneumatique (avec 3Kw, moteur de 6 classes)
Moulin de tube d'ERW l'autre modèle
Modèle | Chaîne de diamètre | Épaisseur de tuyau | Ligne vitesse (m/min) |
HG20 | 8-25.4MM | 0.3-1.2MM | 120 |
HG32 | 10-32MM | 1.4-1.5MM | 120 |
HG50 | 16-76MM | 0.7-2.5MM | 30-120 |
HG76 | 25-76MM | 1-4MM | 30-100 |
HG89 | 32-89MM | 1-4.5MM | 30-80 |
HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
HG165 | 60-165MM | 3-7MM | 30-50 |
HG219 | 114-219MM | 4-8MM | 20-40 |
HG273 | 114-273MM | 4-10MM | 15-30 |
HG325 | 165-325MM | 4-10MM | 10-30 |
HG426 | 165-426MM | 4-12.7MM | 8-25 |
HG508 | 219-508MM | 4-16MM | 8-20 |
1) Nous enverrons l'ingénieur pour l'installation et former vos travailleurs comment actionner cette machine de manière correcte.
2) Équipe de garantie
Une garantie de qualité d'an, réparation de garantie de la vie. Au cours de la période de garantie de qualité, excepté des échecs provoqués par erreur humaine, des pièces de réparation seront données pour libre. Après la période de garantie de qualité, chargez seulement le coût des pièces de rechange.
3) Nous assurons la pré-vente et le service d'après-vente.
service de pré-vente : conception d'atelier, et conception de sortie de production
service d'après-vente : installation et formation, et l'ingénieur qualifié pour le travail.
4) nous pouvons également envoyé l'ingénieur travaillant pour vous des mois de serval ou 1 an. L'ingénieur vous aidera à améliorer la sortie, à réduire les déchets et à diminuer le coût.
5) Nous fournissons la service-conception de pré-vente pour le projet entier pour le tuyau d'acier inoxydable faisant la fabrication de tuyau d'acier au carbone.
6) nous serons responsables du chargement et de l'expédition.
