Détails du produit
| Type de soudage |
Soudage à haute fréquence |
| Application du projet |
Construction, transport de l'eau et du gaz |
| Type de formage |
Le moulage par rouleaux |
| Caractéristique |
Haute vitesse, haute précision |
| Exigence spéciale |
Peut être conçu selon les exigences du client |
| Vitesse de la ligne |
100 m/min |
| Longueur du tube |
4m à 12m |
| Plage d'épaisseur des parois |
1 mm à 4 mm |
| Mots clés de produit |
machine unique pour la fabrication de tuyaux en acier
|
Le composant de l'équipement
1. Décapteur à double tête:
Le frein est commandé par cylindre dont le modèle est le SC80X25FA.
(1) Le poids maximal de la bobine: 5 T
(2) Le diamètre intérieur de la bobine: 440-510 mm
(3) Épaisseur de bande:5.0 mm
(4) Largeur maximale de la bobine: 400 mm
2. machine à tondre hydraulique à double colonne:
(1) Largeur de bande d'acier à couper: ≤ 400 mm
(2) Épaisseur de bande d'acier à couper: ≤ 5 mm
(3) Méthode de coupe: puissance hydraulique du cylindre
(4) Puissance du moteur de pompage: 5,5 kW
3. Dispositif de stockage comprenant l'accumulateur en spirale et l'accumulateur de cage, vous pouvez choisir parmi eux:
Accumulateur en spirale ((ø5m):y compris les éléments suivants ((1) - ((5)
(1) Plateau à faible renversement:
Il est composé d'un support, d'un rouleau de niveau et d'un rouleau vertical.
(2) Applatissement et machine d'alimentation:
La partie de rotation comprend une boîte de vitesses et un accouplement universel. La base est une structure en acier. Elle convient à une bande passante ≤ 400 mm. Avec le frein pneumatique et le moteur de 18,5 kW.
(3) Accumulateur:
Utilisé pour le stockage, le chargement et le déchargement et la conduite de la bande, composé de la partie de puissance, de la voie intérieure, du rouleau vertical, du rouleau de niveau, du rouleau de blocage extérieur de la voie, du rouleau de blocage d'alimentation.La partie de rotation comprend le moteur, boîte de vitesses et couple universel.
(4) Plateau à haut renversement:
Composé d'un support, d'un rouleau plat et d'un rouleau vertical, il convient à la bande passante ≤ 400 mm.
(5) Boîte de commande électrique:
3-2.Accumulateur de cage: y compris les éléments suivants (1) - (3)
(1) Machine d'alimentation:
La machine d'alimentation de type serrage et alimentation à deux axes est composée de rouleaux de conduite, de serrage et de blocage.
(2) Cage de collecte des matières:
Utilisé pour le stockage, composé d'une clôture en acier, d'une balustrade en acier, d'un rouleau de niveau et du chakpa de l'esprit.
(3) Boîte de commande électrique:
La production originale et les pièces d'usure des équipements électroniques sont conformes à GB. Système à quatre fils triphasé.

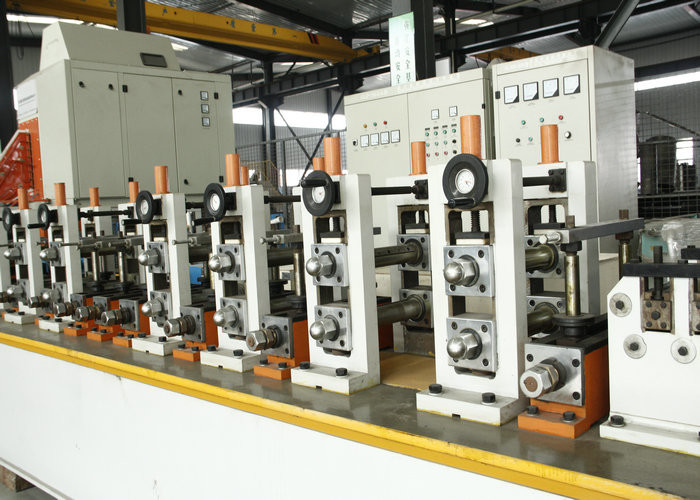

4Le moteur principal du moulin:
(1) Partie de formage: sept rouleaux de type portique
(2) Partie de soudage: soudage par induction à haute fréquence en état solide
(3) Partie de refroidissement: refroidissement par liquide de refroidissement
(4) Partie de finition: cinq rouleaux de type portique
Le principal paramètre technique de la ligne de fabrication de tuyaux
(1) Diamètre du tuyau: φ60-ø120 mm
(2) Épaisseur de la paroi du tuyau: 2,0 à 5,0 mm
(3) Le moteur électrique: partie de formage: 110 kW, partie de finition:132 kW.
(4) Diamètre de l'essieu du rouleau: ø100, matériau 40Cr
(5) Diamètre vertical de l'essieu du rouleau: ø70, matériau 40Cr
5. à haute fréquence à l'état solide:
(1) Modèle: GGP400-0.2-HC
(2) Puissance d'entrée: 3p, 380 V, 50 Hz
(3) Puissance de sortie: 400 kW
6- Scie volante commandée par ordinateur:
(1) Précision de l'échelle: ±3 mm
(2) Longueur de l'écaille: 4 à 8 m
(3) Vitesse maximale: 70 m/min
(4) Mouvement des scies: pneumatique (swinging)
5) Utilisez la lame de scie en métal circulaire
7Table de décharge:
Modèle: transporté sur roulement, à l'envers pneumatique (avec moteur de 3 kW, 6 classes)
