Chaîne de production de tuyau d'acier
>
HG76 ERW soudé pour tubes carrés et ronds 25-76 mm

HG76 ERW soudé pour tubes carrés et ronds 25-76 mm

Détails du produit:
Lieu d'origine: LA CHINE
Nom de marque: Tengtian
Certification: CE / ISO
Numéro de modèle: HG76
Des informations détaillées
Lieu d'origine:
LA CHINE
Nom de marque:
Tengtian
Certification:
CE / ISO
Numéro de modèle:
HG76
Moulin à rouleaux:
HG76 Machine de fabrication de tuyaux soudés ou ligne de production de tuyaux en acier pour tubes ca
Tension:
220/380/415/420/440V
Taper:
Tuberie
diamètre extérieur:
1000~1500mm
Diamètre intérieur:
480 à 520 mm
Modèle:
Erw a soudé la tuberie
Forme de pipe:
Rectangle, rond, place
Matériel:
Carbone
Capacité de production:
1-10m/min
Numéro de modèle:
Les données sont fournies par les autorités compétentes de l'État membre.
Pouvoir:
7,5 kW
Certification:
CE ISO9001
Garantie:
1 an
Mettre en évidence:

High Light

Mettre en évidence:

hg76 a soudé le tuyau faisant la machine

,

hectogramme 76

,

ERW a soudé le tuyau faisant la machine

Informations commerciales
Quantité de commande min:
1 ensemble
Prix:
$100000 to $1 million
Détails d'emballage:
Emballage spécial d'exportation, et fixe dans le conteneur
Délai de livraison:
2 mois - 4 mois
Conditions de paiement:
T / t, l / c
Capacité d'approvisionnement:
100 ensembles/année
Description du produit
Machine à fabriquer des tubes soudés HG76 ou chaîne de production de tubes en acier pour tubes carrés
Attributs du produit
Attribut Valeur
Laminoir Machine à fabriquer des tubes soudés HG76 ou chaîne de production de tubes en acier pour tubes carrés
Tension 220/380/415/420/440V
Type laminoir à tubes
Diamètre extérieur 1000~1500mm
Diamètre intérieur 480~520mm
Modèle Laminoir à tubes soudés ERW
Forme du tube Rectangle, rond, carré
Matériau Acier au carbone
Capacité de production 1-10m/min
Numéro de modèle HG32/HG50/HG76/HG127
Puissance 7.5KW
Certification CE ISO9001
Garantie 1 an
Description du produit
La machine à fabriquer des tubes soudés HG76 est conçue pour la fabrication de tubes ronds à partir de bandes de bobines laminées à froid et à chaud. Le processus implique la formation d'ébauches tubulaires non fermées, leur soudage en tubes à l'aide de la technologie de soudage haute fréquence, suivi du refroidissement, du calibrage/façonnage et de la coupe aux longueurs requises.
Principales caractéristiques
  • Haute précision avec des sauts de rouleaux de niveau de 0,01 mm
  • Jeu du cadre et de la glissière ≤0,02 mm
  • Degré vertical du cadre ≤0,05 mm
  • Degré parallèle de chaque cadre ≤0,1 mm
  • Erreur de diamètre et de rondeur des tubes en acier ≤0,08 mm

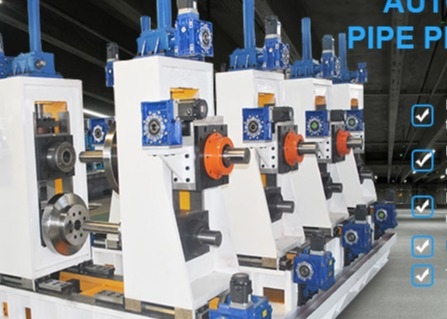

HG76 ERW soudé pour tubes carrés et ronds 25-76 mm 0
Processus de production
Matériau (bobine d'acier) → Dérouleur → Cisaille et soudeuse → Accumulateur horizontal (ou à cage) → Laminoir de formage → Soudeuse HF solide → Laminoir de calibrage → Redressement grossier (tête de dinde) → Machine de coupe → Table de sortie
Paramètres de base
Postes du laminoir de formage 7
Postes du laminoir de calibrage 5
Matériau de l'arbre 40Cr
Diamètre du tube rond 19-76mm
Épaisseur du tube rond 1.5-3.0mm
Taille du tube carré 15×15-60×60mm
Épaisseur du tube carré 1.5-2.0mm
Modèles disponibles
Modèle Plage de diamètres Épaisseur du tube Vitesse de ligne (m/min)
HG20 8-25.4MM 0.3-1.2MM 120
HG32 10-32MM 1.4-1.5MM 120
HG50 16-76MM 0.7-2.5MM 30-120
HG76 25-76MM 1-4MM 30-100
HG89 32-89MM 1-4.5MM 30-80
HG114 45-114MM 1.5-5.0MM 30-60
HG165 60-165MM 3-7MM 30-50
HG219 114-219MM 4-8MM 20-40
HG273 114-273MM 4-10MM 15-30
HG325 165-325MM 4-10MM 10-30
HG426 165-426MM 4-12.7MM 8-25
HG508 219-508MM 4-16MM 8-20
Les matériaux compatibles incluent l'acier à faible teneur en carbone, l'acier faiblement allié, l'acier galvanisé et l'acier inoxydable. Les machines peuvent être personnalisées en fonction des exigences spécifiques du client.
HG76 ERW soudé pour tubes carrés et ronds 25-76 mm 1 HG76 ERW soudé pour tubes carrés et ronds 25-76 mm 2
