Équipement de tuyau soudé par Tengtian de Hebei fabriquant Cie., Ltd.
Qualité d'abord, client d'abord
Ventes & Support:
|
Détails sur le produit:
Conditions de paiement et expédition:
|
| Coupure de la scie: | Coupe à la scie à froid et à la scie à friction | Caractéristique: | Une précision élevée, une stabilité accrue, une vitesse élevée. |
|---|---|---|---|
| Personnalisé: | Conception de machines selon les exigences du client | Vitesse de soudage: | 30-100M/min |
| Matière première: | HRC, CRC, acier galvanisé | Industrie concernée: | Moulin à tubes rectangulaires et carrés de haute précision de 4 mm |
| Le pouvoir: | 350KW | épaisseur de paroi du tuyau: | 0.7-4mm |
| Mettre en évidence: | tuyau rectangulaire d'erw faisant la machine,tuyau d'erw de haute précision faisant la machine,tuyau d'erw de 4mm faisant la machine |
||

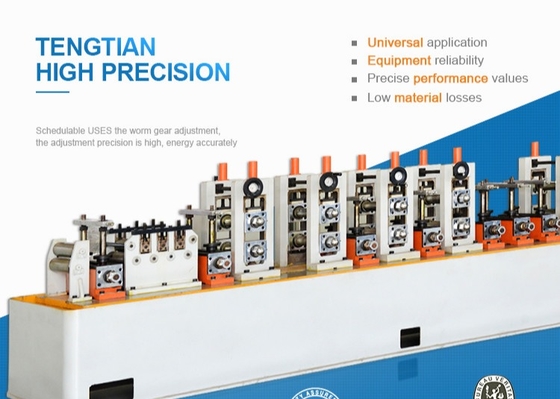

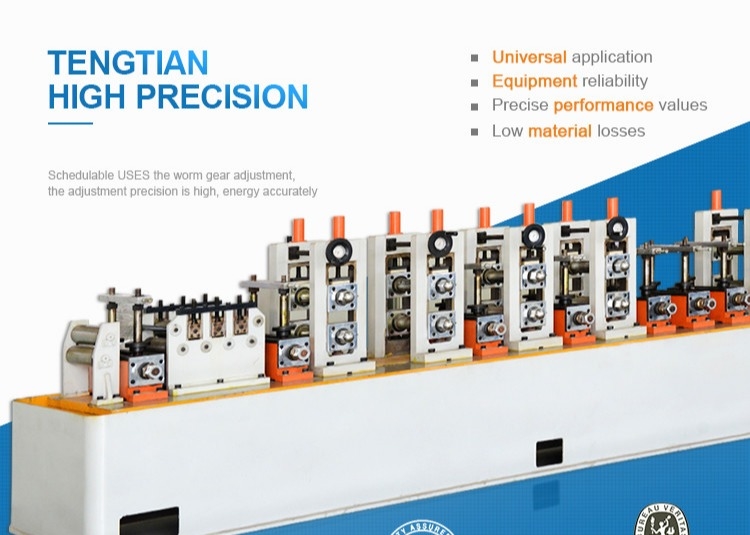

Le soudage des tubes rectangulaires par une machine à laminer des tubes à haute précision
Le moulin HG76 est utilisé pour la fabrication de tuyaux ronds de Φ25 mm-Φ76 mm d'épaisseur de 1,0 mm-4.0 mm à partir de bandes de bobine laminées à froid et à chaud par voie tubulaire non fermée avec soudage ultérieur en tube, le chauffage des bords par soudeur à haute fréquence à l'état solide, le soudage longitudinal en rouleaux de soudeuse à tubes, le refroidissement,pour la transformation des tubes en tubes à l'état fin.
Le moulin à tubes de haute précision présente les avantages suivants:
entre les sauts à rouleaux de niveau 0.01,entre le châssis et le glissement ≤0,02 mm, degré vertical du châssis ≤0.05, chaque degré de parallélisation du cadre ≤ 0,1 mm
Diamètre de tuyau en acier et erreur de rondeur ≤ 0,08 mm.

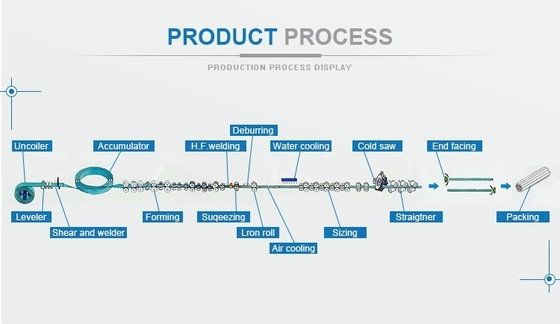

Processus du produit:
matériau ((enroulement d'acier)→déplaceur→ciseau et soudeur→horizontale ((ou en cage) accumulateur→moulin à moulage→
Soudeur de sol à haute fréquence→moulin de dimensionnement→droitage approximatif ((tête de dindon) →machine de découpe→tableau de démarrage
Les paramètres de base:
| étagères de moulin de formage | 7 |
| étagères de broyeur de dimensionnement | 5 |
| matériau de l'arbre | 40Cr |
| diamètre rond du tuyau | 19 à 76 mm |
| Épaisseur du tuyau rond | 10,5-3,0 mm |
| Taille du tuyau carré | 15 × 15 - 60 × 60 mm |
| épaisseur du tuyau carré | 1.5-2.0 mm |
| Modèle | Plage de diamètre | Épaisseur du tuyau | Vitesse de ligne ((m/min) |
| HG20 | 8 à 25,4 MM | 0.3-1.2 mm | 120 |
| HG32 | 10 à 32 mm | 1.4-1,5 mm | 120 |
| HG50 | 16 à 76 mm | 0.7-2.5 mm | 30 à 120 |
| HG76 | 25 à 76 mm | 1 à 4 mm | 30 à 100 |
| HG89 | 32 à 89 mm | 1 à 4,5 mm | 30 à 80 |
| HG114 | 45 à 114 MM | 1.5-5.0MM | 30 à 60 |
| HG165 | 60 à 165 mm | 3 à 7 mm | 30 à 50 |
| HG219 | 114-219MM | 4 à 8 mm | 20 à 40 |
| HG273 | 114-273MM | 4 à 10 mm | 15 à 30 |
| HG325 | 165-325 mm | 4 à 10 mm | 10 à 30 |
| HG426 | 165-426MM | 4 à 12,7 mm | 8 à 25 |
| HG508 | 219 à 508MM | 4 à 16 mm | 8 à 20 |
