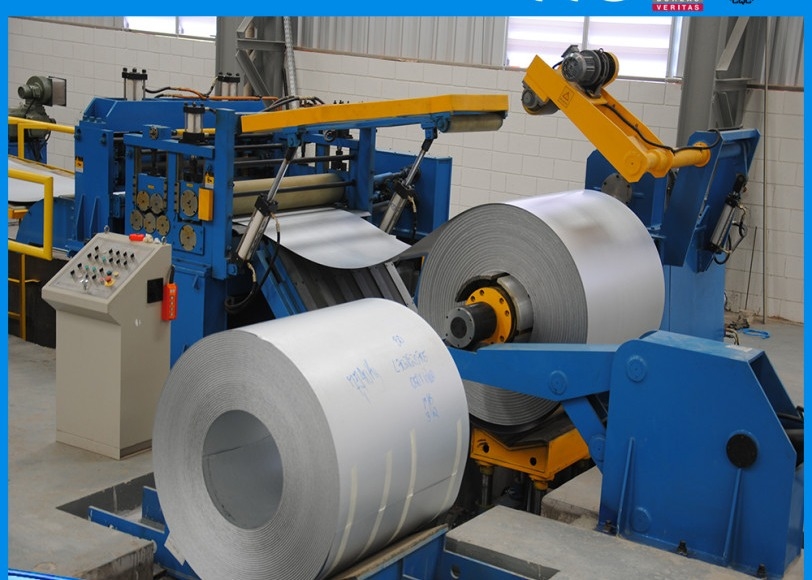

0.6mm machine à découper les plaques à bobine à haute vitesse machine à découper l'acier composée principalement d'un découler, d'un alimentateur, d'un découler et d'un recouler.sa fonction est de couper une large bobine à bande de largeur indiquée bobine avec la direction de la longueur qui peut être utilisé pour le fraisageLe solde des tubes, le moulage à froid, le scellage en billet. En même temps, en changeant de lame de matériau, on peut couper différentes bobines métalliques.
le matériau
matériau Plaque d'acier laminée à froid, tôle galvanisée, etc.
Épaisseur de la plaque 0,6 à 6,0 mm
Largeur de la plaque 300 à 1500 mm
Le diamètre intérieur de la bobine Φ508 mm-Φ910 mm
Diamètre extérieur de la bobine ≤ Φ1800 mm
Poids maximal de la bobine 24000 kg
2. Le produit fini
Le diamètre intérieur de la bobine Φ508 mm-Φ910 mm
Diamètre extérieur de la bobine ≤ Φ1800 mm
Poids maximal de l'enroulement 24000 kg
La largeur minimale de bande 75 mm ((épaisseur de la plaque ≤ 1)
Précision de la largeur
Processus du produit:

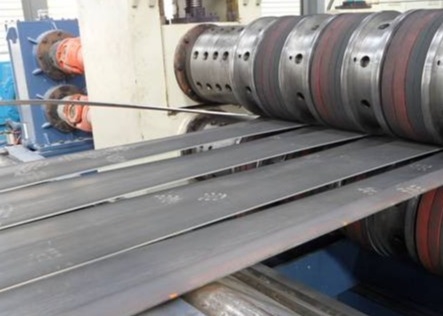

Loading coil car→Uncoiler→Straightener device→Pinch roll&leveler & hydraulic shearer →Loop pit →Side guide →Slitter →Transition platform & scrap winder →Loop pit →Tension station→Recoiler→Unloading coil car
Autre modèle de ligne de coupure
Modèle
(mm) |
Épaisseur de la plaque
(mm) |
Largeur de la plaque
(mm) |
Poids de la bobine en acier (T) |
Largeur finie (mm) |
Numéro de l'article de cisaillement |
Vitesse de cisaillement ((m/min) |
| 3 × 500 |
0.4 à 3 |
100 à 500 |
7 |
≥ 30 |
≤ 6 |
140 |
| 3 × 600 |
0.4 à 3 |
100 à 600 |
8 |
≥ 30 |
≤ 6 |
140 |
| 3 × 800 |
0.5 à 3 |
200 à 800 |
10 |
≥ 30 |
≤ 8 |
140 |
| 3 × 1250 |
0.5 à 3 |
400 à 1250 |
15 |
≥ 30 |
≤ 10 |
120 |
| 3 × 1500 |
0.5 à 3 |
600 à 1500 |
20 |
≥ 30 |
≤ 12 ans |
120 |
| 3 × 1800 |
0.5 à 3 |
900 à 1600 |
30 |
≥ 40 |
≤ 13 |
120 |
| 4×1600 |
0.5-4 |
900 à 1600 |
30 |
≥ 60 |
≤ 13 |
120 |
| 6×1600 |
1 à 6 |
900 à 1600 |
30 |
≥ 60 |
≤ 10 |
110 |
| 8 × 2000 |
2 à 8 |
900 à 2000 |
35 |
≥ 70 |
≤ 6 |
100 |
| 10 × 2200 |
3 à 10 |
900 à 2200 |
35 |
≥ 80 |
≤ 5 |
80 |
| 12 × 2200 |
3 à 12 |
900 à 2200 |
35 |
≥ 100 |
≤ 5 |
50 |
| 16 × 2500 |
4 à 16 |
900 à 2500 |
35 |
≥ 100 |
≤ 5 |
40 |
| 20×2500 |
6 à 20 |
900 à 2500 |
35 |
≥ 100 |
≤ 4 |
40 |
