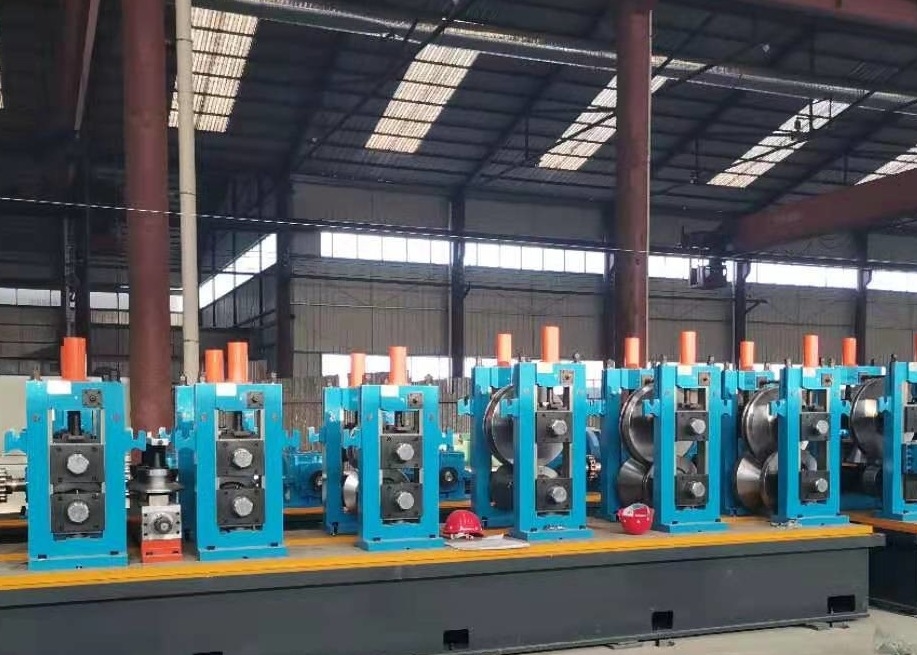

Moulin à tube carré 10x10mm 20x20mm pour tubes d'épaisseur 0,2-0,4mm

Name: Moulin à tube carré 10x10mm 20x20mm pour tubes d'épaisseur 0,2-0,4mm
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG25
Price: 50,000.00 USD
Availability: InStock

Détails du produit:

Lieu d'origine:	La Chine
Nom de marque:	Tengtian
Certification:	CE / ISO
Numéro de modèle:	HG25

Des informations détaillées

Lieu d'origine:

La Chine

Nom de marque:

Tengtian

Certification:

CE / ISO

Numéro de modèle:

HG25

Forming Method:

Cold Roll Forming by Rollers

Material:

Low carbon steel and low alloy constructional steel

Round Pipe diameter:

12mm-25mm

Square pipe diameter:

10*10mm-20*20mm

Pipe Thickness:

0.2-0.4mm

Molding speed:

30-100m/min

Coil Weight:

≤1.0T

Welder:

150KW High frequency Solid-state Welder

Mettre en évidence:

High Light

Mettre en évidence:

Moulin de tube de place de la CE

moulin de tube carré de l'épaisseur 0.4mm

moulin de tube carré de l'épaisseur 0.2mm

Informations commerciales

Quantité de commande min:

1 ensemble

Prix:

$100000 to $1 million

Détails d'emballage:

Emballage spécial d'exportation, et fixe dans le conteneur

Délai de livraison:

2 mois - 4 mois

Conditions de paiement:

T/T, L/C

Capacité d'approvisionnement:

100 ensembles/année

Description du produit

10x10mm 20x20mm Épaisseur 0.2-0.4mm Tube Carré Moulin

Spécifications du produit

Attribut	Valeur
Méthode de formage	Formage à froid par rouleaux
Matériau	Acier à faible teneur en carbone et acier de construction faiblement allié
Diamètre du tube rond	12mm-25mm
Diamètre du tube carré	10×10mm-20×20mm
Épaisseur du tube	0.2-0.4mm
Vitesse de moulage	30-100m/min
Poids de la bobine	≤1.0T
Soudeuse	Soudeuse haute fréquence à semi-conducteurs 150KW

Description du produit

La ligne de production de tubes de haute précision HG25 est conçue pour produire des tubes soudés de tubes ronds (12mm-25mm, épaisseur 0.2-0.4mm) et de tubes carrés (10×10mm-20×20mm, épaisseur 0.2-0.4mm), ainsi que des tubes déformés de tailles correspondantes. Dotée d'une conception de passage de rouleaux, cette ligne de production fabrique des tubes en acier soudés avec une excellente qualité d'usinage et un assemblage de haute précision.

Principaux paramètres et spécifications

Spécifications des matériaux :
- Conforme à la norme YB189-64
- Matériau : Acier à faible teneur en carbone et acier de construction faiblement allié
- Propriétés mécaniques : σb≤520Mpa, σs≤365MPa
- Largeur de la bande : 35-80mm
- Épaisseur de la bande : 0.2-0.4mm
- Diamètre intérieur des bobines : φ480-φ520mm
- Diamètre extérieur des bobines : φ1000-φ1800mm
- Poids de la bobine : ≤1.0T
Spécification des tubes soudés :
- Tube rond : 12mm-25mm, 0.2-0.4mm
- Tube carré : 10×10mm-20×20mm, 0.2-0.4mm
- Longueur de coupe fixe : 4-12m
- Précision de coupe des tubes : 0-3mm
Vitesse de formage :30-100m/min

Processus de la ligne de production

Chargement de la bobine
Déroulage
Coupe et soudure
Accumulateur hélicoïdal horizontal
Formage, soudure HF, Ébavurage, Refroidissement, Calibrage, Redressage
Scie à coupe à froid STD
Transmission
Emballage
Stockage

Laminoir à tubes de haute précision ERW

La ligne de production de tubes soudés à joint droit de haute précision de la série HG fabrique des tubes en acier soudés de 7mm à 508mm de diamètre et de 0.4mm à 20mm d'épaisseur de paroi. Elle peut également produire des tubes de forme spéciale, y compris des tubes carrés, des tubes rectangulaires et des tubes elliptiques dans le cadre du traitement des tubes circulaires.

Cette ligne de production de tubes ERW présente des caractéristiques techniques avancées, adoptant le système de formage FFX et FF le plus avancé au monde. Utilisant le logiciel de conception de formage par roulement COPRA allemand pour la vérification de la conception, l'unité offre un fonctionnement stable, une surface en acier de haute qualité, des changements de spécifications faciles, une technologie de pointe, un équipement fiable et un processus de production perfectionné.

Modèles de laminoirs à tubes ERW

Modèle	Plage de diamètres	Épaisseur du tube	Vitesse de moulage (m/min)	Puissance du moteur (KW)	Surface mécanique (m³)
HG20	8-20MM	0.3-1MM	30-120	55	7×50
HG32	12-32MM	0.3-2.0MM	30-120	75	7×50
HG50	16-50MM	0.8-2.5MM	30-110	110	7×60
HG60	20-60MM	0.8-3MM	30-100	132	7×65
HG76	12-76MM	1-3MM	30-100	320	8×80
HG89	32-89MM	1-4MM	30-80	350	8×80
HG114	45-114MM	1.5-5.0MM	30-60	400	10×100
HG165	60-165MM	3-7MM	30-50	600	10×110
HG219	114-219MM	4-8MM	20-40	800	12×150
HG273	114-273MM	4-10MM	15-30	1000	18×160
HG325	165-325MM	4-12MM	10-30	1200	18×180
HG426	165-426MM	4-16MM	8-25	1400	18×180
HG508	219-508MM	4-20MM	8-20	2000	21×180
