Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du moulin: | Ligne de production de tubes ronds Hfw 12 mm - 25 mm en acier | Épaisseur de bande: | 0.2-0.4mm |
|---|---|---|---|
| Poids de la bobine: | 1 tonne | Ronde: | 12 mm à 25 mm |
| Carré: | 10*10mm-20*20mm | Vitesse de soudage: | 100m/min maximum |
| Longueur de coupe fixe: | 4-12m | Épaisseur: | 0.2-0.4mm |
| Mettre en évidence: | chaîne de production en acier de tube de 25mm,chaîne de production en acier de tube de 12mm,chaîne de production en acier de tube de hfw |
||

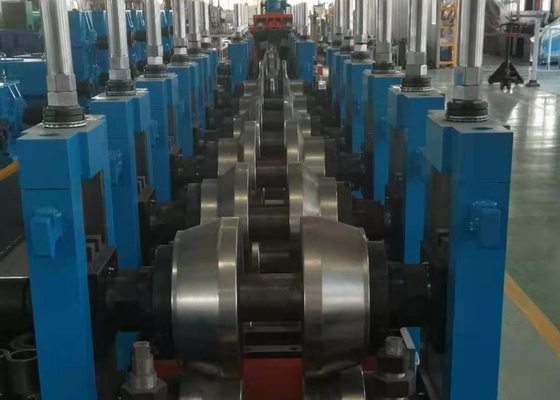

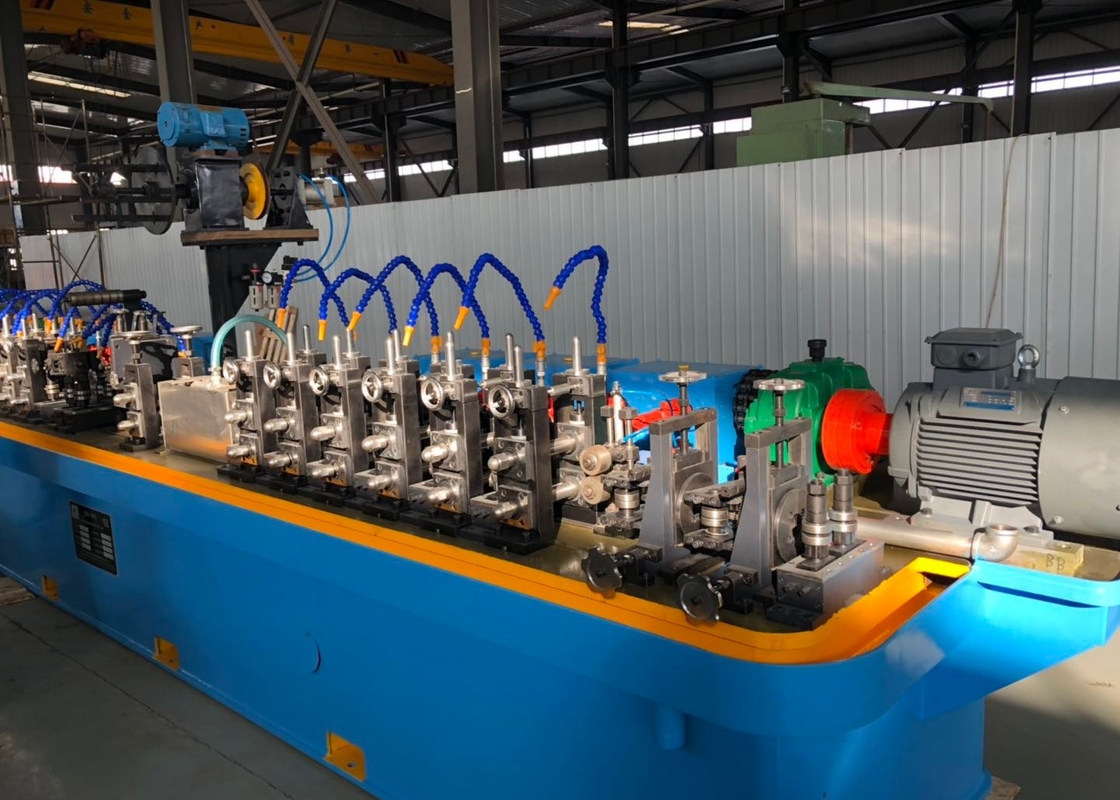

Ligne de production de tubes ronds Hfw 12 mm - 25 mm en acier
La ligne de production de tubes en acier Hfw Round Pipe 12mm - 25mm est conçue pour produire des tubes soudés de tubes ronds 12mm-25mm, épaisseur 0,2-0,4mm, tubes carrés: 10*10mm-20*20mm 0,2-0,4mm.d'une épaisseur n'excédant pas 1 mmEn adoptant une conception de passage en rouleau, la ligne de production peut fabriquer des tuyaux en acier soudés avec un usinage de bonne qualité et un assemblage de haute précision.
Selon la ligne directrice de conception de l'amélioration du caractère de fonctionnement et de l'environnement et le caractère de sécurité et de production, en réduisant le coût du rouleau pour garantir une efficacité élevée,La ligne de production HG50 adopte le style de trou à double rayon de conception..
I. Principaux paramètres et spécifications:
(1)Conformément à la norme YB189-64
(2)Matériel: Acier à faible teneur en carbone et acier à faible teneur en alliages pour les constructions
(3) Propriétés mécaniques: σb≤ 520 Mpa,σs≤ 365 MPa
(4) Largeur de bande: 35 à 80 mm
(5) Épaisseur de bande:0.2-0.4 mm
(6)Diamètre intérieur des bobines:φ480φ520 mm
Diamètre extérieur des bobines:φ1000 φ1800 mm
Poids de la bobine: ≤ 1,0 T
Spécification des tuyaux soudés:
(1) Tuyaux ronds: 12 mm-25 mm 0,2-0,4 mm
Pipe carrée: 10*10mm-20*20mm 0,2-0,4mm
(2) Longueur de coupe fixe: 4 à 12 m
(3)Précision de coupe des tuyaux: 0-3 mm
II. Processus pour la ligne de production
Chargement de bobine → Décodage →Coupe et soudage →Accumulateur en spirale horizontale →Formation, soudage HF, dégraissage, refroidissement, dimensionnement, redressement →STDSage à découpe à froid →Transmission → Emballage → Entreposage
Principales pièces:
| Je ne veux pas. | Nom | Quantité | Unité |
| 1 | Uncoiler (double cône) | 1 | pièce |
| 2 | Machines à cisailler et souder automatiques | 1 | pièce |
| 3 | Accumulateur en spirale Dia 3,0 M | 1 | pièce |
| 4 | Moulin de formage et de dimensionnement | 1 | pièce |
| 5 | Scie à froid | 1 | ensemble |
| 6 | Table à rouleaux, banc et emballage simple | 18m | ensemble |
| 7 | Soudeuse à haute fréquence à l'état solide 100 kW | 1 | ensemble |
Moulin à tubes ERW Autre modèle
| Modèle | Plage de diamètre | Épaisseur du tuyau | Vitesse de moulage ((m/min) | Puissance du moteur ((KW) | Zone mécanique (m3) |
| HG20 | 8 à 20 mm | 0.3-1MM | 30 à 120 | 55 | 7x50 |
| HG32 | 12 à 32 mm | 0.3-2.0 MM | 30 à 120 | 75 | 7x50 |
| HG50 | 16 à 50 mm | 0.8-2.5 mm | 30 à 110 | 110 | 7 × 60 |
| HG60 | 20 à 60 mm | 0.8 à 8 mm | 30 à 100 | 132 | 7 × 65 |
| HG76 | 12 à 76 mm | 1 à 3 mm | 30 à 100 | 320 | 8 × 80 |
| HG89 | 32 à 89 mm | 1 à 4 mm | 30 à 80 | 350 | 8 × 80 |
| HG114 | 45 à 114 MM | 1.5-5.0MM | 30 à 60 | 400 | 10 × 100 |
| HG165 | 60 à 165 mm | 3 à 7 mm | 30 à 50 | 600 | 10 × 110 |
| HG219 | 114-219MM | 4 à 8 mm | 20 à 40 | 800 | 12 × 150 |
| HG273 | 114-273MM | 4 à 10 mm | 15 à 30 | 1000 | 18 × 160 |
| HG325 | 165-325 mm | 4 à 12 mm | 10 à 30 | 1200 | 18 × 180 |
| HG426 | 165-426MM | 4 à 16 mm | 8 à 25 | 1400 | 18 × 180 |
| HG508 | 219 à 508MM | 4 à 20 mm | 8 à 20 | 2000 | 21 × 180 |
Nos services
1Nous enverrons l'ingénieur pour l'installation et la formation de vos ouvriers sur le bon fonctionnement de cette machine.
2L' équipe de garantie
Une garantie de qualité d'un an, une garantie de réparation à vie.Après la période de garantie de la qualité, ne facturent que le coût des pièces de rechange.
3) Nous fournissons le service avant-vente et après-vente.
service de prévente: conception d'atelier et conception de sortie de production
service après-vente: installation et formation, et l'ingénieur qualifié pour le travail.
4.) Nous pouvons également envoyer l'ingénieur qui travaille pour vous pendant plusieurs mois ou un an. L'ingénieur vous aidera à améliorer la production, à réduire les déchets et à réduire les coûts.
5) Nous fournissons le service de prévente-conception pour tout projet de fabrication de tuyaux en acier inoxydable/fabrication de tuyaux en acier au carbone.
6Nous serons responsables du chargement et de l' expédition.
