Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | CE Hg153 épaisseur 1-3 mm ligne de production de tuyaux en acier à haute fréquence | Épaisseur de bande: | 1 à 3 mm |
|---|---|---|---|
| Poids de la bobine: | 6 tonnes | Ronde: | φ50 à 153 mm |
| Carré: | 40*40 à 120*120 | Vitesse de soudage: | 70m/min maximum |
| Longueur de coupe fixe: | 4-12m | Période de production: | 3 mois |
| Mettre en évidence: | tuberie soudée à haute fréquence de 3mm,tuberie soudée à haute fréquence de 1mm,Tuberie soudée à haute fréquence de la CE |
||

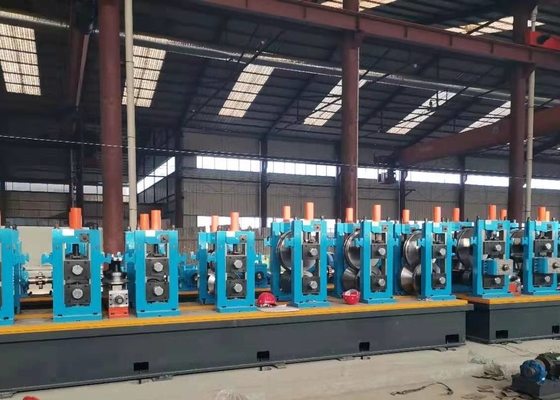

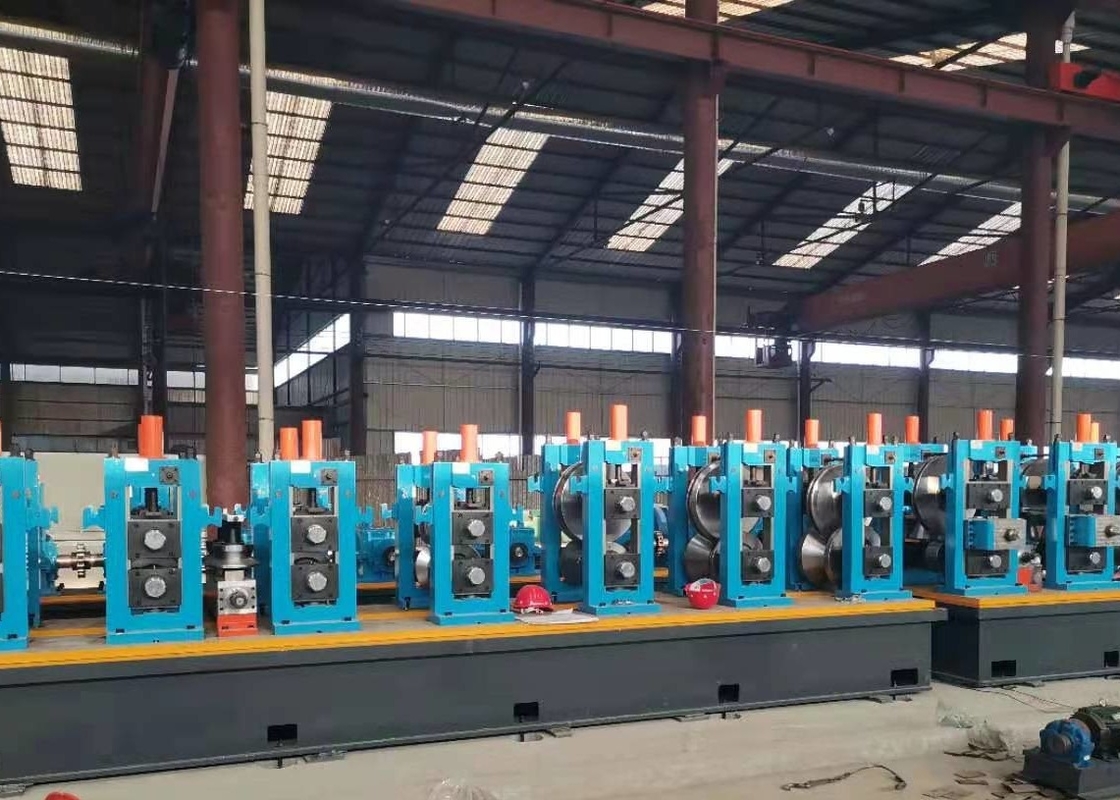

CE Hg153 épaisseur 1-3 mm ligne de production de tuyaux en acier à haute fréquence
I. Introduction générale à la machine
 |
Il est conçu pour la fabrication de tubes en acier soudés, y compris les tubes ronds, carrés et déformés. En adoptant une conception de passage par roulement, la ligne de production peut fabriquer des tuyaux en acier soudés avec un usinage de bonne qualité et un assemblage de haute précision. |
|
Pipe ronde:φ50 à 153 mm Pipe carrée: 40*40-120*120 Épaisseur: 1-3 mm |
II. CE Hg153 épaisseur 1-3 mm ligne de production de tuyaux en acier à haute fréquence principaux paramètres et spécifications:
| (1) Spécifications du matériau: | |
| La norme | Conforme à la norme YB189-64 |
| Matériel | Aciers à faible teneur en carbone et aciers à faible teneur en alliages |
| Propriétés mécaniques | Sb≤520Mpa,σs≤365MPa |
| Largeur de bande | 157 à 480 mm |
| Épaisseur de bande: | 1 à 3 mm |
| Diamètre intérieur des bobines | φ480 φ520 mm |
| Diamètre extérieur des bobines | φ1000 φ1800 mm |
| Poids de la bobine | ≤ 6T |
| (2) Spécification du tuyau | |
| Diamètre du tuyau |
Pipe ronde:φ50 à 153 mm Pipe carrée: 40*40-120*120 Épaisseur: 1-3 mm |
| Longueur | 4 à 12 m |
| Précision de coupe de tuyaux | 0 à 6 mm |
| Vitesse de formation | 30 à 70 m/min |
CE Hg153 épaisseur 1-3 mm ligne de production de tuyaux en acier à haute fréquence pièces principales:
| Je ne veux pas. | Nom | Quantité | Unité |
| 1 | Décoiler (à cône unique) | 1 | pièce |
| 2 | Machines à cisailler et souder automatiques | 1 | pièce |
| 3 | Accumulateur en spirale Dia 5M | 1 | pièce |

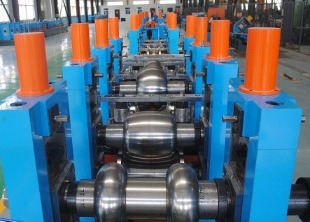

| 4 | Moulin de formage et de dimensionnement | 1 | pièce |
| 5 | Scie à froid | 1 | ensemble |
| 6 | Table à rouleaux, banc et emballage simple | 18 m | ensemble |
| 7 | Soudeuse à haute fréquence à l'état solide de 300 kW | 1 | ensemble |
Moulin à tubes ERW Autre modèle
| Modèle | Plage de diamètre | Épaisseur du tuyau | Vitesse de moulage ((m/min) | Puissance du moteur ((KW) | Zone mécanique (m3) |
| HG20 | 8 à 20 mm | 0.3-1MM | 30 à 120 | 55 | 7x50 |
| HG32 | 12 à 32 mm | 0.3-2.0 MM | 30 à 120 | 75 | 7x50 |
| HG50 | 16 à 50 mm | 0.8-2.5 mm | 30 à 110 | 110 | 7 × 60 |
| HG60 | 20 à 60 mm | 0.8 à 8 mm | 30 à 100 | 132 | 7 × 65 |
| HG76 | 12 à 76 mm | 1 à 3 mm | 30 à 100 | 320 | 8 × 80 |
| HG89 | 32 à 89 mm | 1 à 4 mm | 30 à 80 | 350 | 8 × 80 |
| HG114 | 45 à 114 MM | 1.5-5.0MM | 30 à 60 | 400 | 10 × 100 |
| HG165 | 60 à 165 mm | 3 à 7 mm | 30 à 50 | 600 | 10 × 110 |
| HG219 | 114-219MM | 4 à 8 mm | 20 à 40 | 800 | 12 × 150 |
| HG273 | 114-273MM | 4 à 10 mm | 15 à 30 | 1000 | 18 × 160 |
| HG325 | 165-325 mm | 4 à 12 mm | 10 à 30 | 1200 | 18 × 180 |
| HG426 | 165-426MM | 4 à 16 mm | 8 à 25 | 1400 | 18 × 180 |
| HG508 | 219 à 508MM | 4 à 20 mm | 8 à 20 | 2000 | 21 × 180 |
Nos services
1Nous enverrons l'ingénieur pour l'installation et la formation de vos ouvriers sur le bon fonctionnement de cette machine.
2L' équipe de garantie
Une garantie de qualité d'un an, une garantie de réparation à vie.Après la période de garantie de la qualité, ne facturent que le coût des pièces de rechange.
3) Nous fournissons le service avant-vente et après-vente.
service de prévente: conception d'atelier et conception de sortie de production
service après-vente: installation et formation, et l'ingénieur qualifié pour le travail.
4.) Nous pouvons également envoyer l'ingénieur qui travaille pour vous pendant plusieurs mois ou un an. L'ingénieur vous aidera à améliorer la production, à réduire les déchets et à réduire les coûts.
5) Nous fournissons le service de prévente-conception pour tout projet de fabrication de tuyaux en acier inoxydable/fabrication de tuyaux en acier au carbone.
6Nous serons responsables du chargement et de l' expédition.
