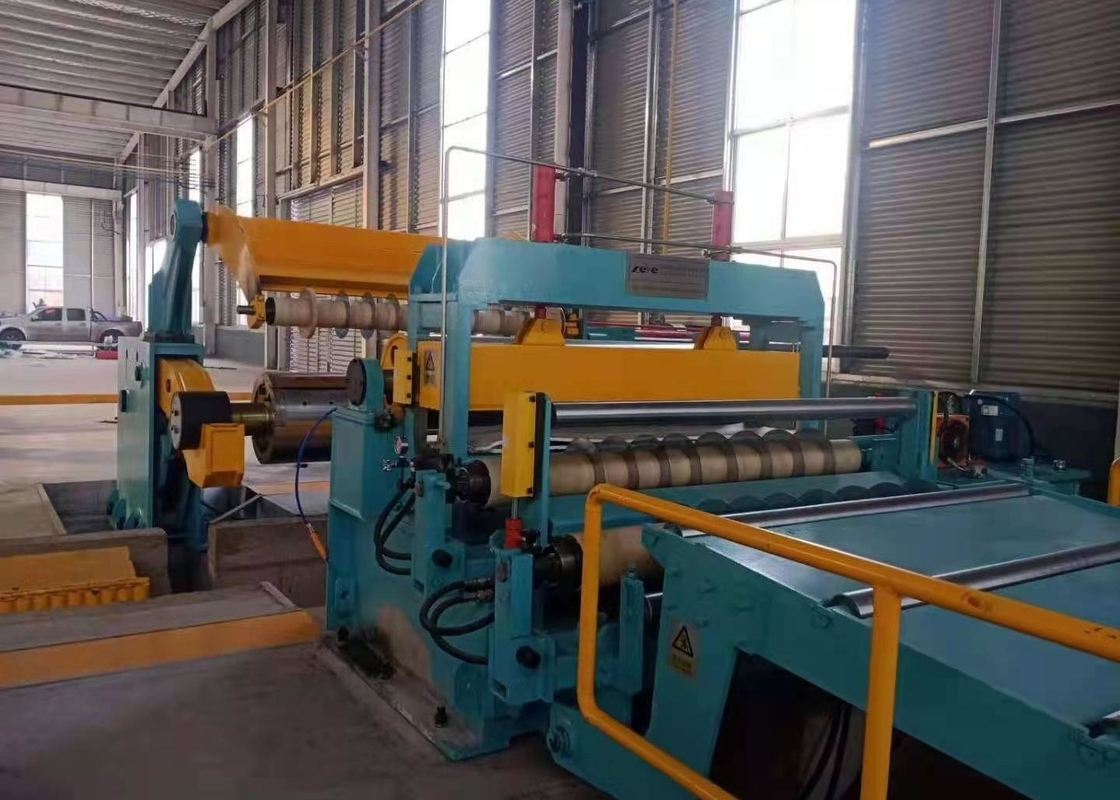

ZJ1500 x 3,0 mm 1500m / min Machine de tranche en acier métallique pour galvanisé
Spécifications du produit
| Attribut | Valeur |
| Nom | ZJ1500 x 3,0 mm 1500m / min Machine de tranche en acier métallique pour galvanisé |
| Garantie | 1 an |
| Tension | 380 V / 220V |
| Poids | Max 20 tonnes |
| Motors DC | 280KW, 315KW |
| Service après-vente | Ingénieurs disponibles pour les machines de service à l'étranger |
| Largeur de bobine | 500 ~ 1500 mm |
| Gamme d'épaisseur | 0,7 à 3 mm |
Paramètres techniques
- Matériel:Plaque d'acier lamelle à froid, feuille galvanisée
- Épaisseur de la plaque:0,7 ~ 3,0 mm
- Largeur de la plaque:500 ~ 1500 mm
- Diamètre intérieur de la bobine:Φ508mm-φ610mm
- Diamètre extérieur de la bobine:≤φ1800 mm
- Bobine maximale de poids:25000 kg
Spécifications du produit fini
- Diamètre intérieur de la bobine:Φ508mm-φ610mm
- Diamètre extérieur de la bobine:≤φ1800 mm
- Poids maximal de bobinage:20000kg
- Largeur minimale de bande:22 mm (épaisseur de plaque≤1)
Garantie de service de qualité et après-vente
Notre personnel technique sera sur place pour le débogage des équipements, la maintenance et la formation en fonctionnement. Dans des conditions de fonctionnement normales, nous fournissons une garantie de 12 mois à partir de la date de l'arrivée de l'équipement. Au cours de cette période, nous réparerons ou remplacerons gratuitement toutes les pièces défectueuses.
Note:L'acheteur est responsable des frais d'ingénieur pendant le débogage (80 USD / jour / personne), y compris les billets aller-retour et les dépenses locales. Si le débogage est retardé pour des raisons de l'acheteur, le coût augmente à 100 USD / jour / personne.
Documentation technique fournie
- Manuel d'instructions (fourni un mois avant la livraison)
- Certificat d'inspection (fourni à la livraison)
- Commande de chargement (fournie à la livraison)
- Dessin de mise en page (fourni un mois avant la livraison)
- Dessin de base au sol (fourni un mois avant la livraison)
- Diagramme de principes électriques
- Dessin d'assemblage global de chaque unité
- Diagramme de pièces des pièces vulnérables
Conditions de livraison et de paiement
Délai de livraison:L'équipement sera prêt pour l'expédition dans les deux mois après avoir reçu un acompte de 30%. La livraison se produit après avoir reçu les 70% restants.
Conditions de paiement:L'acompte de 30% TT après avoir signé le contrat, 70% TT avant livraison.
Description du produit
Cette machine à lignes de relâchement se compose de socleler, de mangeoire, de coulissant et de recul. Il traite de larges bobines en bandes de largeur spécifiées pour le fraisage, le tuyau de soudage, les applications de formation de coude à froid et d'estampage. Différentes lames de matériau peuvent être utilisées pour fendre diverses bobines métalliques.
Principaux paramètres techniques
| Paramètre | Valeur |
| Matériel des bobines | HR / Cr Carbon Steel, plaque galvanisée, plaque en acier colorée |
| Épaisseur | 5 ~ 20 mm |
| Largeur de bande | 800 ~ 2000 mm |
| Poids max.coil | 40000kgs |
| Vitesse de relâchement | 30-60 m / min (réglable) |
Processus de production

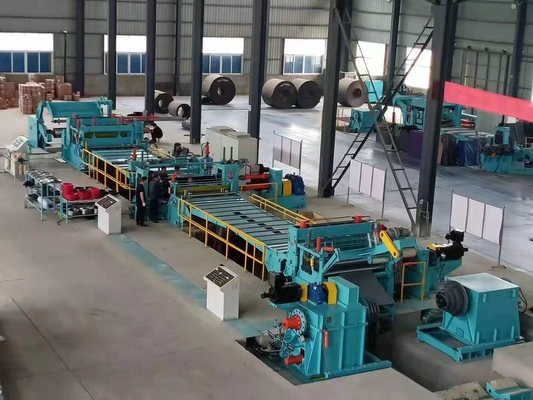

Chargement de la coil → dispositif → Dispositif lisseur → Rouleau de pincement et niveleur et cacheur hydraulique → Pit de boucle → Guide latéral → Slitter → Plate-forme de transition et enrouleur de ferraille → Pit de boucle → Station de tension → Recoiler → Déchargement de la voiture de bobine.
Modèles disponibles
| Modèle | Épaisseur de plaque | Largeur de la plaque | Poids de bobine en acier | Largeur de fini | Vitesse de cisaillement |
| 3 * 1250 mm | 0,5-3,0 mm | 700-1250 mm | 25 tonnes | <40 mm | 120 (m / min) |
| 4 * 1250 mm | 0,5-4,0 mm | 700-1250 mm | 25 tonnes | <40 mm | 120 (m / min) |
| 6 * 1250 mm | 0,5-6,0 mm | 700-1250 mm | 25 tonnes | <40 mm | 120 (m / min) |
| 3 * 1600 mm | 0,5-3,0 mm | 900-1600 mm | 30 tonnes | ≥40 mm | 120 (m / min) |
| 4 * 1600 mm | 0,5-4,0 mm | 900-1600 mm | 30 tonnes | ≥60 mm | 110 (m / min) |
| 6 * 1600 mm | 1 à 6 mm | 900-1600 mm | 30 tonnes | ≥60 mm | 100 (m / min) |
| 8 * 2000 mm | 2-8 mm | 900-2000 mm | 35 tonnes | ≥70 mm | 60 (m / min) |
| 10 * 2200 mm | 3-10 mm | 900-2200 mm | 35 tonnes | ≥80 mm | 50 (m / min) |
| 12 * 2200 mm | 3-12 mm | 900-2200 mm | 35 tonnes | ≥ 100 mm | 40 (m / min) |
| 16 * 2500 mm | 4-16 mm | 900-2500 mm | 35 tonnes | ≥ 100 mm | 40 (m / min) |
| 20 * 2500 mm | 6-20 mm | 900-2500 mm | 35 tonnes | ≥ 100 mm | 30 (m / min) |
Note:Ces modèles sont pour référence uniquement. Nous pouvons personnaliser les machines en fonction de vos besoins spécifiques avec notre équipe d'ingénierie.
