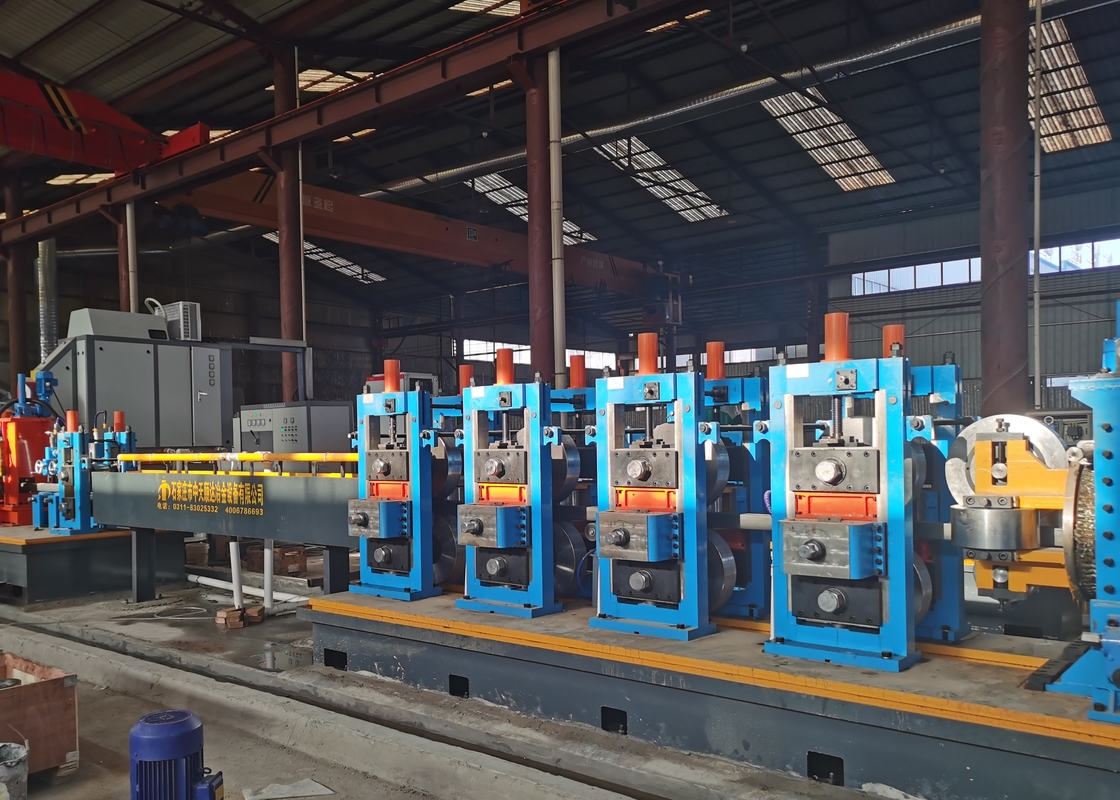

Tuyau en acier faiblement allié de soudage électrique de processus de machine de tuyau de 1.5mm Erw

I. Introduction

La ligne de tuberie de HG219high-frequency, utilisation principale pour traiter le tuyau de soudage électrique, le diamètre de tuyau est Φ88.9-Φ219.1mm et l'épaisseur de tuyau est 1.5-6.35mm du tuyau de soudage électrique, et c'est également tuyau différent de forme de correspondance de processus. Cette ligne de tuberie a été traitement automatique réalisé de base afin de sauver là-dessus beaucoup de travailleurs, et ait imité la conception à la ligne de tuberie du Japon ce qui est fabrication de Tchang-tchoun/de Chine importée du Japon. Respect à précis fait pour cette ligne de tuberie, c'est non seulement la meilleure qualité 168 au type ligne à haute fréquence de tuberie, mais également c'est figure.



II. Les termes de traitement de base

(1) acier de bande

Il doit être d'exiger se conforment à la norme YB189-64.

(2) aciers en acier et faiblement alliés à faible teneur en carbone ; δb≤520Mpa ; δs≤340Mpa

(3) bobine de voyage

Diamètre intérieur Φ500-Φ600mm

Diamètre Φ1000-Φ2000mm de sortie

Poids ≤12000Kg de bobine

(4) les machines et l'électronique : au sujet de 1000KW.

Soudeuse à haute fréquence : 500KW

capacité de pression d'air (de 5) : ³ /m, 0.4-0.6Mpa de 6m

atelier (de 6) et courant électrique :

Il doit être plus haut que 6M à l'atelier d'assembler la ligne à haute fréquence de tuberie que c.-à-d. la distance est de la terre à la machine de transfert de ciel, l'envergure d'atelier est de 18 M, longueur 120 M, colloque la Ciel-transfert-machine d'ensembles de remorquage comprenant 15 tonnes et 10ton.



III. processus fonctionnant :

l'acier de bande à l'unité matérielle de welder→storage straightener→flattener→shear de →end de coil→uncoiler →formed, soudant, se refroidissant, taille précise de longueur de tuyau de →accurate de taille de diamètre de tuyau, →package de cutting→inspection.



Capacité d'IV.Processing de l'équipement :

Rond : Φ88.9-219.1mm ;

Place : 70*70-170*170mm

Rectanguler : 100*50-200*150mm



Épaisseur : 1.5-6.35mm



Max. Production Speed : Max.55m/minute







V. Les paramètres principaux de la ligne unité de tuberie :





Voiture de bobine



La voiture de bobine est principale comprenant le cylindre hydraulique, moteur électrique, réduisent l'unité de cadre de rivière de vitesse, le cadre du niveau uping d'unité de machine de bobine moveing, le mouvement de enroulement uping de machine par électrique réduisent le moteur de vitesse ou réduire l'unité de vitesse, l'unité de machine uping de bobine par le cylindre hydraulique, la pression d'huile hydraulique est MPA 7, et le par coeur du cylindre hydraulique est de 400 millimètres, et le cylindre hydraulique mobile devrait être commandé par clé d'itinéraire de l'électricité.







Uncoiler

L'uncoiler est de la structure du mandrin simple. Il contient deux parts principales : principal organisme et la base fixe. Le principal organisme est équipé du système pneumatique pour satisfaire aux besoins de l'expansion, de l'adjudication et du freinage des mandrins.

OD de bobine	Φ1000-2000mm
Identification de bobine	Φ500-600mm
Largeur de bande	270-700mm
Épaisseur de bande	1.5-6.35mm
Poids de bande	Max12T
Type d'expansion	hydraulique augmentez
Coupure	Entraînement pneumatique









Unité de redresseur :



Cette unité est principale employée pour mener la nouvelle bobine l'alimentation principale qu'en acier dans l'unité de flattener après unité d'uncoiler introduisent la bobine dans le lieu de travail.



Puissance de moteur électrique : 3KW

Traitement de la pression : 7Mpa

Réduisez la vitesse : BW17-2





Unité de Flattener



Cette unité est principale employée pour aplatir la tête et traînée de la bande en acier et se préparer à la soudure de coupe et de cisaillement de prochaine étape afin d'assurer l'acier de bande se soit opposé à plat et à droit dans la soudure de cisaillement.

Niveau de Flattener et capacité de pressurage :

Le style du ajustent la vitesse : Aucune catégorie de n'ajustent la vitesse

Le style de structure : Pressing et porter, unité de flattener de cinq petits pains

Vers le haut de et vers le bas style : Circuit hydraulique

Largeur du flattener : 270-700mm

Épaisseur de Flattener : 1.5-6.35mm

Pression d'utilisation de cylindre hydraulique : 7Mpa

Puissance de moteur électrique : 15KW









 Cisaillement et soudeuse de bout





La soudeuse de cisaillement est une unité importante à la ligne équipement de tuberie, et principale utilisée pour couper la tête en acier ou le procès de bande NO--normale, et alors reliant le procès en acier de dernière bande à la prochaine tête de bande afin d'assurer le traitement continuiez.

Puissance : Énergie hydraulique

Coupure de l'épaisseur : 1.5-6.35mm

Largeur : 270-700mm

La charge d'huile hydraulique de travail : 7Mpa

Pression d'utilisation de cylindre hydraulique pour la coupure : 14Mpa







Accumulateur en spirale horizontal 6M





Cette unité est principale incluent dans le press& portent le dispositif matériel, accumulateur pour se réunir, portent outre de l'unité matérielle, boîtier de commande électrique.

• Presse et porter le dispositif matériel :

Il est principal incluent le cadre, moteur électrique, unité de frein, entourant l'axe de puissance de transfert de direction du pour réduire la vitesse, pour presser et porter le petit pain, système de pression d'air de petit pain de guide, unité inspectée de vitesse ; il peut fournir l'acier de bande à l'accumulateur et les temps moyens il transférera pour diffuser l'information de vitesse au système de contrôle électrique, quand nous exigeons l'arrêt portons le matériel à cette unité, elle arrêtera le petit pain au moteur électrique et le press& portent le petit pain matériel par la coupure, et pourraient également ajuster la vitesse pour porter le moteur électrique et l'unité portent la vitesse matérielle.

1. Cadre d'accumulateur se réunir :

Incluez le moteur électrique, le cadre, le petit pain de cercle intime, le petit pain de cercle et le rouleau presseur. Il peut être employé au stockage la bande le matériel qu'en acier du press& portent l'unité et ce pourrait être aspiration du centre envoient- le petit pain matériel.

1. Envoyez- le dispositif matériel :

Incluez le cadre, petits pains de direction de guide, petit pain de guide d'endroit élevé ou inférieur. Il peut porter l'acier de bande pour former le système et envoyer effectuez l'information matérielle de vitesse au dispositif de contrôle électrique.

(4) paramètres techniques :

Épaisseur en acier de bobine : 1.5-6.35mm

Largeur : 270-700mm

Le diamètre extérieur : 8000mm

Portez la vitesse allante de matériel : Vmax=100m/min

Puissance de moteur électrique directement de la presse et porter : moteur 45KW

le moteur électrique du cadre d'accumulateur : moteur 75KW







Formation et classement par taille





L'unité de formation et de classement par taille est l'équipement essentiel à la ligne de tuberie. Cette unité se conformer à la théorie de cadre de petit pain. Elle pourrait continuer le processus un certain tube en acier de spécifications par la soudure de NO--contact, qui porte de l'acier de bande à cette unité et le laisse passant le petit pain de cadre au tube de cadre cru, et puis prendre le fluide électrique ensemble sur la surface de soudure de tube afin de traiter la température de tube plus haut au costume soudant par la soudure de rouleau compresseur de machine à papier, et puis après refroidissement, formant le classement par taille et le flattener au produit ce qui est votre tube de demande.





Formation du tuyau OD.	Rond : Φ88.9-223mm ; Place : 70*70-170*170mm Rectanguler : 100*50-200*150mm
Formation de l'épaisseur de paroi de tuyau	1.5-6.35mm
Formation de la vitesse	Max.50m/minute
Nombre. des supports de formation, horizontal	7
Nombre. des supports de formation, verticale	9
Support de petit pain de guide	1
Support de petit pain de compression	1
Support de meulage de petit pain	1
Coupeur de éraflure de bureau	2 ensembles
No. de supports de classement par taille, horizontal	5
Nombre. des supports de classement par taille, vertical	5
Les Turcs se dirigent	4sets avec la tête simple
Diamètre d'axe et matériel de support horizontal de petit pain	Φ120mm, 40Cr matériel
Diamètre d'axe et matériel de support vertical de petit pain	Φ70Material 40Cr
Moteur à courant alternatif principal	Formation : 160kw Classement par taille : 200kw





Scie de fraisage

La scie de coupure à froid est une technologie de coupure en ligne naissante dans l'industrie soudée de tuyau. La caractéristique principale est qu'elle adopte le principe du fraisage froid. Après la coupe, l'embout de tuyau est plat et exempt de bavures. Il n'y a aucun besoin de coupe secondaire pour des applications avec des conditions de traitement élevées. En outre, en raison de la technologie de cheminement de longueur constante adoptée de suivi servo, l'exactitude de longueur de coupe est plus haute que celle des scies volantes d'ordinateur ordinaire. Dans le processus de fabrication, la pollution acoustique de la poussière et sont sensiblement réduites.

Le système entier adopte le plein système de contrôle numérique Simotion de mouvement de Siemens et la combinaison de réseau de Profinet, moteur servo tout par le contrôle de réseau, par 10" des paramètres de système d'entrée d'écran tactile, des paramètres d'emploi de système sont l'information record claire et précise, et en temps réel d'alarme de système. La plaque d'acier basse de la scie est soudée et traitée après le gâchage. Toutes les pièces mobiles sont conduites par le rail de guide et la vis linéaires linéaires de boule. Elle a son propre système de lubrification. Le vol entier a vu que la machine est stable et fiable, et le système de contrôle électrique est avancé.

Unité formant la méthode : résultat formation/formation de centre

Vitesse linéaire maximum : 55 m/min.

Gamme de longueur de coupe : 4 | 12meters

Exactitude de longueur de coupe : ±1.5mm (la ligne fluctuation de vitesse ne dépasse pas 2%)

Contrôleur principal : Siemens Simotion D435-2

Réseau de contrôle : ProfiNet

Entrée-sortie d'expansion : ET-200SP





Soudeuse à haute fréquence de 600kilowatts

Puissance nominale : 600kW







La machine automatique d'emballage et de palletisation de tuyau d'acier



La machine automatique d'emballage et de palletisation de tuyau d'acier est utilisée pour accomplir automatiquement la collection et l'empilement du tuyau soudé à l'extrémité de la chaîne de production de soudure de tuyau, pour courir sans à-coup automatiquement, pour réduire l'intensité de travail, pour améliorer le degré d'automation de la chaîne de production, et pour améliorer effectivement l'efficacité de production. En même temps, elle peut réduire le bruit d'impact, éliminer le préjudice se cognant, améliorer la qualité du produit, réduire le coût de production, et élimine le danger caché de la sécurité.







Rouleau

Matériel : Cr12

Dureté de rouleau : HRC58-62

La profondeur de le durcissement par trempe : ≥ 10mm

Rugosité de la surface : Ra≤0.8um
