La limite conventionnelle d'élasticité de la matière première: | σs≤345Mpa | Résistance à la traction de matière première: | MPA σb≤560 |
---|---|---|---|
Vitesse courante: | 1-4mm | Largeur en acier de bande: | 270-800mm |
Acier creux carré de section: | 30x30-100x100 | Garantie: | Un an |
Type de soudure: | Soudure à haute fréquence | Vitesse: | 0-80m/min |
Surligner: | tuberie d'erw de carbone,tuberie carrée d'erw,Tuberie rectangulaire d'Erw |

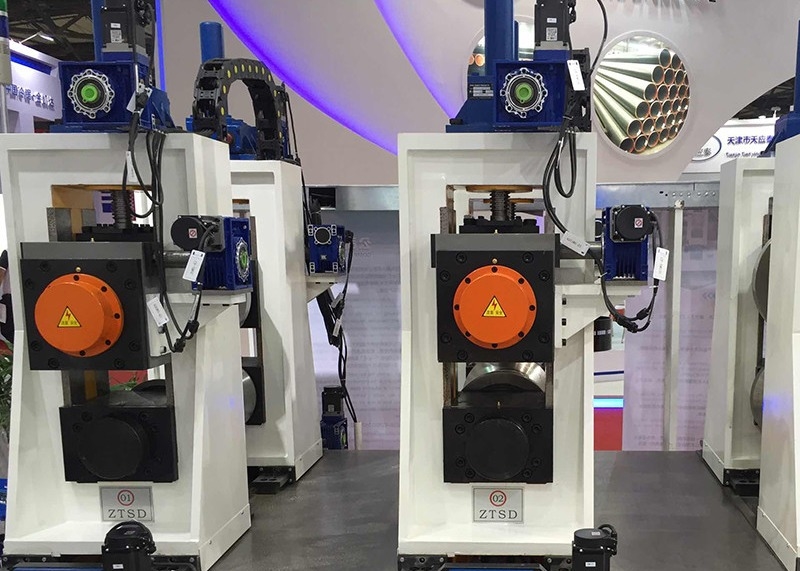

Cet équipement est afin de répondre aux exigences du marché international, selon notre unité de série de la société LW combinée avec le FF formant la technologie, a développé la place automatique et la ligne rectangulaire de moulin de tube.
Ⅰ,
Les caractéristiques principales de l'équipement :
Dans une courte période même finir l'ajustement du rouleau, extrême réduisent le moment de changement de rouleau où remplacer les produits, ainsi pour améliorer l'efficacité et pour réduire le coût productif ;
En raison de l'équipement adopte un ensemble de moule combiné, produisant les différentes caractéristiques du tube, doivent seulement s'ajuster, aucun besoin de changer, le taux de l'épargne de rouleau en haut à 90%, de ce fait réduisant le coût du rouleau ;
En raison de l'équipement adopte l'ajustement automatique de moteur, diminuant de ce fait le nombre de travailleurs, réduisent les coûts de la main-d'oeuvre, a diminué l'intensité de travail de travailleurs, a amélioré l'environnement de travail de travailleurs ;
L'opération d'équipement est simple, juste doit connaître la taille et l'épaisseur de paroi des tubes dans la production, puis l'a entrée dans l'interface, il fera l'ajustement automatiquement, ainsi des niveaux plus bas des impératifs techniques du personnel de correction.
Avec l'ajustement automatique, a diminué l'entrée des outils et des dommages à l'équipement quand le changement le petit pain, améliorent la durée de vie de l'équipement.
Dû pour structurer du petit pain composé, du contact de point entre le petit pain et de la bande au lieu de la ligne originale contact, pour réduire le petit pain pour porter et pour améliorer la durée de vie du petit pain.
Peut produire de certaines spécifications d'ouvrir l'acier froid de courbure, tel que la section etc. en acier, largeur d'U, de C et la taille du produit peut être ajustée infiniment.
Ⅱ, La gamme de production de matériel :
Type | Spécifications (millimètres) |
Épaisseur (millimètres) |
Norme de produit | Matériel |
Cavité carrée acier de section |
30x30-100x100 | 1.5-4.0 |
DIN59411 GB6728-2002
|
Q195-Q345
|
Acier creux rectangulaire de section |
30x40-40x100 | 1.5-4.0 | ||
Froid s'ouvrant acier de courbure |
Taille 100 maximum Largeur 100 maximum |
1.5-4.0
|
Ⅲ,
L'équipement comprend les pièces suivantes :
1, mandrin simple Decoiler hydraulique
Le decoiler se compose principalement de base, tête de cône d'augmentations, le circuit hydraulique, frein hydraulique, aux augmentations et au type en porte-à-faux tambour simple, une tête conique, une en ligne ; Ncreases hydrauliques, frein hydraulique.
OD de bobine | Φ1000-2000mm |
Identification de bobine | Φ520-610mm |
Largeur de bande | 100-400mm |
Épaisseur de bande | 1.5-4.0mm |
Poids de bande | Max10T |
Type d'expansion | Hydraulique augmentez |
Coupure | Entraînement hydraulique |
2, redresseur d'extrémité :
Cette unité est principale employée pour mener la nouvelle bobine l'alimentation principale qu'en acier dans l'unité de flattener après unité d'uncoiler introduisent la bobine dans le lieu de travail.
puissance de moteur électrique : 1.5KW
traitement de la pression : 7Mpa
réduisez la vitesse : BW17-4
3, Flattener:
Cette unité est principale employée pour aplatir la tête et traînée de la bande en acier et se préparer à la soudure de coupe et de cisaillement de prochaine étape afin d'assurer l'acier de bande se soit opposé à plat et à droit dans la soudure de cisaillement.
niveau de flattener et capacité de pressurage :
le diamètre de flattener et de rouleau compresseur de machine à papier : Φ120
le flattener roulent le diamètre : Φ100
vitesse de niveau de flattener : 11m/min
le style du ajustent la vitesse : aucune catégorie de n'ajustent la vitesse
le style de structure : pressant et porter, unité de flattener de cinq petits pains
et vers le bas style : circuit hydraulique
largeur du flattener : 100-400mm
épaisseur de flattener : 1.5-4.0mm
pression d'utilisation de cylindre hydraulique : 7Mpa
puissance de moteur électrique : 11KW
4, coupe automatique et machine de soudure
La machine automatique de coupe et de soudure est employée pour couper les extrémités irrégulières des bandes et puis pour relier les bandes par la soudure.
Largeur de bande | 100-400mm |
Épaisseur de soudure | 1.5-4.0mm |
Coupure du type | Hydraulique |
Mode de soudure | Automatique |
Cette unité est principale incluent dans le press& portent le dispositif matériel, accumulateur pour se réunir, portent outre de l'unité matérielle, boîtier de commande électrique.
Il est principal incluent le cadre, moteur électrique, unité de frein, entourant l'axe de puissance de transfert de direction du pour réduire la vitesse, pour presser et porter le petit pain, système de pression d'air de petit pain de guide, unité inspectée de vitesse ; il peut fournir l'acier de bande à l'accumulateur et les temps moyens il transférera pour diffuser l'information de vitesse au système de contrôle électrique, quand nous exigeons l'arrêt portons le matériel à cette unité, elle arrêtera le petit pain au moteur électrique et le press& portent le petit pain matériel par la coupure, et pourraient également ajuster la vitesse pour porter le moteur électrique et l'unité portent la vitesse matérielle.
(2)
Cadre d'accumulateur se réunir : incluez le moteur électrique, le cadre, le petit pain de cercle intime, le petit pain de cercle et le rouleau presseur. Il peut être employé au stockage la bande le matériel qu'en acier du press& portent l'unité et ce pourrait être aspiration du centre envoient- le petit pain matériel.
(3)
Envoyez- le dispositif matériel : incluez le cadre, petits pains de direction de guide, petit pain de guide d'endroit élevé ou inférieur. Il peut porter l'acier de bande pour former le système et envoyer effectuez l'information matérielle de vitesse au dispositif de contrôle électrique.
(4) paramètres techniques :
style fonctionnant : Cercle fixe
avantage : matériel de stockage davantage, aucune grève pour dépouiller le suface en acier.
épaisseur en acier de bobine : 1.5-4.0mm ; largeur : 100-400mm
portez la vitesse allante de matériel : Vmax=120m/min
pression d'huile hydraulique : 7Mpa
puissance de moteur électrique directement de la presse et porter : 22KW
le moteur électrique du cadre d'accumulateur : 37KW
6, de formation et de classement par taille moulins
Composez-vous du rouleau de départ, sommier de centre automatique, support de mise à niveau passif, le support horizontal de petit pain (P1), le support vertical de petit pain (L1), le support horizontal de petit pain (P2), le support vertical de petit pain (L2), le support horizontal de petit pain (P3), le support horizontal de petit pain (P4), le support vertical de petit pain (L3), le support horizontal de petit pain (P5), le support horizontal de petit pain (P6), le support horizontal de petit pain de verticale du support de petit pain (P7) (L3), le cadre trois de courber vide, direction de soudure, extrusion de cinq petits pains, coupe de bavures, support du système deux de retrait de bavures, support léger de roulement, système de refroidissement, classant le petit pain vertical le support (DL1), le support de quatre rouleaux (F1), le support de quatre rouleaux (F2), le cadre de 4 rouleaux (F-3), le cadre de quatre petits pains (F4), Turcs se dirigent (C2), système de contrôle, etc. électriques
7, scie froide :
La scie froide est l'équipement principal dans le tuyau de production, et elle coupait avec précision toutes sortes de tube de cadre automatiquement. Concernant à employer le système de contrôle de DST et le système précis élevés de machines, cette unité a le bon avec précision avantage de dimension, et avantage de transfert de machines le meilleur, ainsi rapidement la capacité et le traitement précis, sans bavures est cet avantage d'unité.
Taille de tuyau |
30x30-100x100mm 30x40-40x100mm |
POIDS de tuyau | 1.5-4.0mm |
Longueur de coupe fixe | 4~12m |
Coupure de l'exactitude | 0~3mm |
Moteur de coupe de lame de scies |
Moteur 22kW de conversion de fréquence ensembles 1 |
Moteur d'entraînement de chariot | Moteur 22kW de service |
Moteur d'alimentation | Moteur 5.5KW de service |
Coupure de la vitesse | Max.80m/minute |
Tube maintenant le type | Pneumatique |
8, rouleau :
Matériel : Cr12Mo1Vi1 de haute résistance, bonne résistance à l'abrasion
