Tuberie soudée
>
30x50 mm machine de soudage de tuyaux soudés ERW 0-80m/min Vitesse

30x50 mm machine de soudage de tuyaux soudés ERW 0-80m/min Vitesse

Détails du produit:
Lieu d'origine: Hebei
Nom de marque: Tengtian
Certification: CE, ISO9001, BV
Numéro de modèle: ZDF480/4.0mm
Des informations détaillées
Lieu d'origine:
Hebei
Nom de marque:
Tengtian
Certification:
CE, ISO9001, BV
Numéro de modèle:
ZDF480/4.0mm
Nom de produit:
Vitesse 0-80m/min Machine à souder à froid entièrement automatique 30x50mm
Vitesse de fonctionnement:
2 à 6 mm
Acier à section creuse rectangulaire:
30x50 à 100x140
Acier à section creuse carrée:
30x30 à 120x120
Acier à courbure à froid:
Hauteur max 50 ; largeur max 150
Type de soudage:
Soudage à haute fréquence
Vitesse:
0-80m/min
Mots clés:
Machines à souder des tuyaux
Mettre en évidence:

High Light

Mettre en évidence:

tuberie froide d'erw de courbure

,

tuberie complètement automatique d'erw

,

moulin de tube de tuyau de précision

Informations commerciales
Quantité de commande min:
1 ensemble
Prix:
$100000 to $1 million
Détails d'emballage:
Emballage imperméable et navigable d'exportation.
Délai de livraison:
60 jours de travail
Conditions de paiement:
L / C, T / T
Capacité d'approvisionnement:
50 ensembles/année
Description du produit
Vitesse 0-80m/min Machine à souder à froid entièrement automatique 30x50mm
Spécifications du produit
Attribut Valeur
Vitesse de fonctionnement 2 à 6 mm
Acier à section creuse rectangulaire 30 x 50 x 100 x 140 mm
Acier à section creuse carrée 30x30 à 120x120 mm
Ouvrage de l'acier à courbure à froid La hauteur maximale est de 50 mm; la largeur maximale est de 150 mm.
Type de soudage Soudage à haute fréquence
Vitesse 0 à 80 m/min
Vue d'ensemble du produit
Cette ligne automatique de fraisage de tubes carrés et rectangulaires combine notre unité de la série LW avec la technologie de formage FF pour répondre aux exigences du marché international.
Principales caractéristiques
  • Le réglage rapide des rouleaux réduit le temps de changement entre les produits
  • Le système de moulage combiné réduit les coûts des rouleaux de plus de 90%
  • Le réglage automatique motorisé réduit les besoins en main-d'œuvre et les coûts
  • Opération simple avec entrée automatique de taille/épaisseur
  • Prolongation de la durée de vie des équipements grâce à une réduction des dommages causés par les outils
  • La structure du rouleau composite réduit l'usure grâce à une conception de contact ponctuel
  • Capables de produire divers profils d'acier à courbure à froid
Plage de production
Le type Spécification (mm) Épaisseur (mm) La norme Matériel
Section creuse carrée 30x30 à 120x120 2.0 à 6.0 Pour les appareils de traitement de l'air Le montant de l'aide est calculé à partir du montant de l'aide.
Section creuse rectangulaire 30x50 à 100x140 2.0 à 6.0 - -
Ouvrage de l'acier à courbure à froid Hauteur max 50; largeur max 150 2.0 à 6.0 - -
Composants de la machine
Décoiler hydraulique à mandrin unique
Il dispose d'une expansion hydraulique, d'un frein hydraulique et peut gérer des bobines jusqu'à 8 T.
Les spécifications:
OD de la bobine: Φ1000 à 2000 mm
Identifiant de bobine: Φ520-610 mm
Largeur de la bande: 100 à 480 mm
Épaisseur de la bande: 2,0 à 6,0 mm
Réglateur de fin
Guide la nouvelle tête en acier en bobine dans l'unité d'aplatissement avec une puissance de moteur électrique de 1,5 kW.
Applatisseur
Préparation des bandes d'acier pour la découpe et le soudage avec système de réglage hydraulique.
Paramètres techniques:
Diamètre du rouleau: Φ180 (pressage), Φ120 (aplatissement)
Vitesse: 11 m/min.
Largeur: 100 à 480 mm
Épaisseur: 2,0 à 6,0 mm
Puissance du moteur: 22 kW
Machine automatique de coupe et de soudage
Connecte les bandes par coupe hydraulique et soudage automatique.
Largeur de bande Épaisseur de soudage Type de coupe Mode de soudage
100 à 480 mm 2.0 à 6.0 mm Pour l'hydraulique Automatique
Accumulateur en spirale horizontale
Système de stockage avec une vitesse de transport maximale de 120 m/min.
Paramètres:
Épaisseur: 2,0 à 6,0 mm
Largeur: 100 à 480 mm
Puissance du moteur: 45 kW (portant), 90 kW (accumulateur)

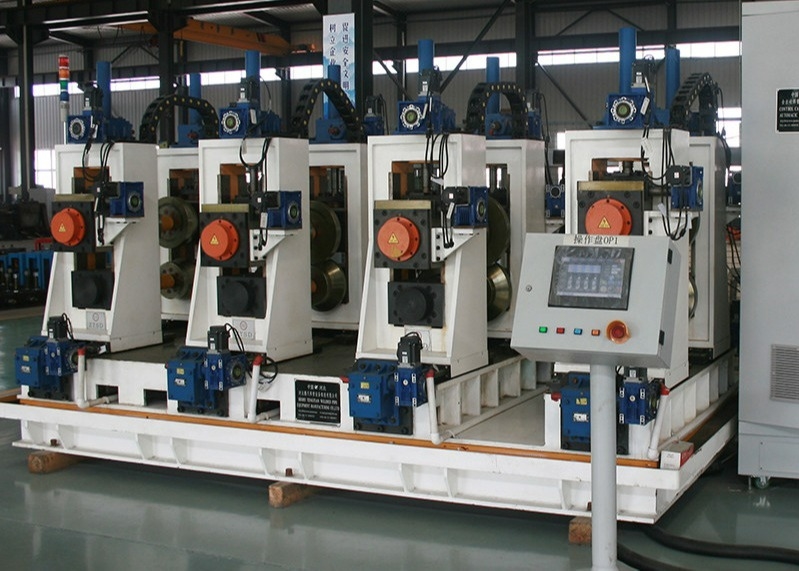

Moulin de formage et de dimensionnement
Le système complet avec plusieurs rouleaux permet un formage précis.
Scie à froid
Système de coupe de précision avec commande servo moteur.
Paramètre Valeur
Taille du tuyau 30x30-120x120 mm, 30x50-100-140 mm, ou
Épaisseur de paroi 2.0 à 6.0 mm
Longueur de coupe 4 à 12 m
Précision 0 à 3 mm
Vitesse de coupe Max. 60 m/min
Des rouleaux
Matériau: Cr12Mo1Vi1 - Haute résistance à l'abrasion.
30x50 mm machine de soudage de tuyaux soudés ERW 0-80m/min Vitesse 0 30x50 mm machine de soudage de tuyaux soudés ERW 0-80m/min Vitesse 1 30x50 mm machine de soudage de tuyaux soudés ERW 0-80m/min Vitesse 2
Informations sur le fabricant
Hebei Tengtian Welded Pipe Equipment Manufacturing Co., Ltd est spécialisée dans l'équipement de tuyaux soudés à haute fréquence avec des exportations vers plusieurs pays, dont la Corée du Sud, le Vietnam et l'Afrique du Sud.
