Équipement de tuyau soudé par Tengtian de Hebei fabriquant Cie., Ltd.
Qualité d'abord, client d'abord
Ventes & Support:
|
Détails sur le produit:
Conditions de paiement et expédition:
|
| Vitesse courante: | 1.0~3.0mm | Largeur de bande: | 56~160mm |
|---|---|---|---|
| Propriétés mécaniques: | σb≤520Mpa, σs≤340MPa | Poids de bobine: | 5T |
| Type de soudure: | Soudure à haute fréquence | Formation de la vitesse: | 20~100m/min |
| diamètre du tuyau rond: | φ16~φ50mm | précision de Tuyau-coupe: | 0~3mm |
| Surligner: | tuberie d'erw de précision,tuberie d'erw de conception de passage de petit pain,chaîne de production de tuberie d'erw |
||
Directive de conception :
●Améliorez la représentation opérationnelle et la représentation de production ;
●Améliorez l'environnement et la sécurité des opérations ;
●Améliorez la stabilité de produit ;
●Améliorez la productivité de produit ;
●Réduisez les coûts de petit pain.
Selon la directive concevante d'améliorer le caractère et l'environnement de fonctionnement et la sécurité et de produire le caractère, réduisant le coût du rouleau pour garantir le rendement élevé, la chaîne de la production HG50 adopte le style de trou de double-rayon de la conception.
Conformément à la norme YB189-64
(1) matériel : Acier de construction en acier et faiblement allié à faible teneur en carbone
(2) propriétés mécaniques : σb≤520Mpa, σs≤340MPa
(3) largeurs de bande : 56~160mm
épaisseur de bande (de 4) : 1.0~3.0mm
(5) bobine en acier de bande : Diamètre intérieur des bobines : φ480~φ520mm
Diamètre extérieur des bobines : φ1000~φ1800mm
(6) poids de bobine : ≤2T
(1) diamètre rond de tuyau : φ16~φ50mm
épaisseur de paroi (de 2) des tuyaux : 1.0~3.0mm
(3) a fixé la longueur de coupe : 4~12m
précision de Tuyau-coupe (de 4) : 0~3mm
20~100m/min
(1) puissance :
Volume de puissance de la ligne Approx.600KW
Source d'énergie 380V/50Hz/3phases
L'eau de refroidissement de circulation (de 2) :
Écoulement : t/h 30T/h~40
Volume de piscine : 60m3
(3) air comprimé
Écoulement : 5m3/min
Pression : cm2 5~7kg/
8m larges, 100m longtemps, au moins 5m hauts des rails de plafond à rectifier.
L'uncoiler est de la structure de la double expansion et des mandrins en porte-à-faux. Il contient deux parts principales : principal organisme et la base fixe. Le principal organisme est équipé du système pneumatique pour satisfaire aux besoins de l'expansion, de l'adjudication et du freinage des mandrins.
| OD de bobine | Φ1000-1800mm |
| Identification de bobine | Φ480-520mm |
| Épaisseur de bande | 1.0-3.0mm |
| Largeur de bande | 56-160mm |
| Poids de bande simple | Max2T |
| Type d'expansion | opération manuelle |
| Coupure | Entraînement pneumatique |
Forme structurelle : lit de soudure de cisaillement, dispositif de alimentation de pincement, double sommier de centre, double système de cisaillement de cisaillement, système de cisaillement de plat, système de soudure d'entraînement d'embase, etc.
| Largeur de bande | 56-160mm |
| Épaisseur de soudure | 1.0-3.0mm |
| Coupure du type | Cisaillement automatique |
| Mode de soudure | Soudure automatique |
| Pression hydraulique | 8-10MPa |
| Cycle de fonctionnement | Secondes Max.180 |
Cette unité est principale incluent dans le press& portent le dispositif matériel, accumulateur pour se réunir, portent outre de l'unité matérielle, boîtier de commande électrique.
presse et porter le dispositif matériel : il peut fournir l'acier de bande à l'accumulateur et les temps moyens il transférera pour diffuser l'information de vitesse au système de contrôle électrique, quand nous exigeons l'arrêt portons le matériel à cette unité, elle arrêtera le petit pain au moteur électrique et le press& portent le petit pain matériel par la coupure, et pourraient également ajuster la vitesse pour porter le moteur électrique et l'unité portent la vitesse matérielle.
Cadre d'accumulateur se réunir : Il peut être employé au stockage la bande le matériel qu'en acier du press& portent l'unité et ce pourrait être aspiration du centre envoient- le petit pain matériel.
Envoyez- le dispositif matériel : Il peut porter l'acier de bande pour former le système et envoyer effectuez l'information matérielle de vitesse au dispositif de contrôle électrique.
spécifications :
| style fonctionnant | cercle de changement |
| portez la vitesse allante de matériel | Vmax=240m/min |
| avantage | Plus de matériel, aucune grève |
| Forme de pincement | Pneumatique, 6Mpa |
| épaisseur en acier de bobine | 1.0-3.0mm |
| largeur | 56-160mm |
| zone de stockage | 3,0 m2 |
| puissance de moteur électrique de la presse et porter | 11KW |
| le moteur électrique du cadre d'accumulateur | 22KW |

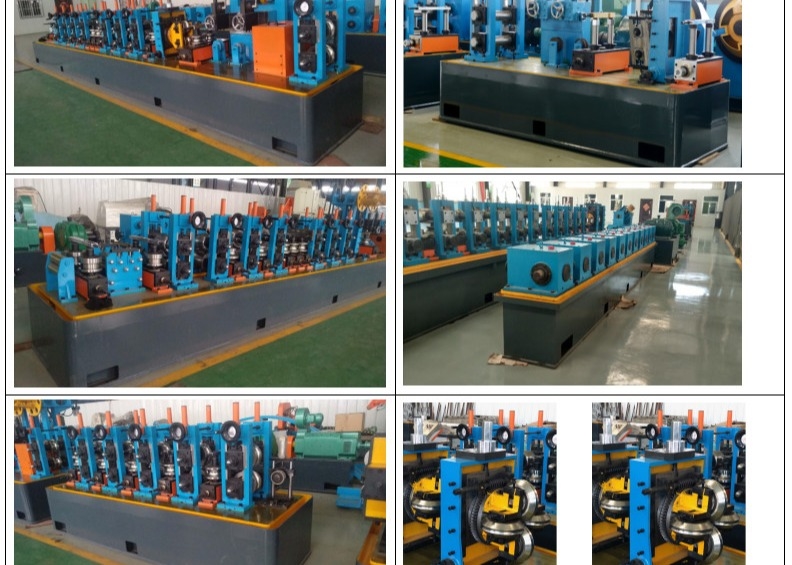

L'unité de formation et de classement par taille est l'équipement essentiel à la ligne de tuberie. Cette unité se conformer à la théorie de cadre de petit pain. Elle pourrait continuer le processus un certain tube en acier de spécifications par la soudure de NO--contact, qui porte de l'acier de bande à cette unité et le laisse passant le petit pain de cadre au tube de cadre cru, et puis prendre le fluide électrique ensemble sur la surface de soudure de tube afin de traiter la température de tube plus haut au costume soudant par la soudure de rouleau compresseur de machine à papier, et puis après refroidissement, formant le classement par taille et le flattener au produit ce qui est votre tube de demande.
| Formation du tuyau OD. | Rond : Φ16-50mm |
| Formation de l'épaisseur de paroi de tuyau | 1.0-3.0mm |
| Formation de la vitesse | Max.100m/minute |
| Nombre. des supports de formation, horizontal | 7 |
| Nombre. des supports de formation, verticale | 10 |
| Support de petit pain de guide | 1 |
| Support de petit pain de compression | 1 |
| Support de meulage de petit pain | 1 |
| Coupeur de éraflure de bureau | 2 ensembles |
| No. de supports de classement par taille, horizontal | 5 |
| Nombre. des supports de classement par taille, vertical | 5 |
| Les Turcs se dirigent | 2 ensembles avec la tête simple |
| Diamètre d'axe et matériel de support horizontal de petit pain | Φ60mm, 40Cr matériel |
| Diamètre d'axe et matériel de support vertical de petit pain | Φ40Material 40Cr |
La machine de coupeur est l'équipement principal dans le tuyau de production, et elle coupait avec précision toutes sortes de tube de cadre automatiquement. Concernant à employer le système de contrôle de DST et le système précis élevés de machines, cette unité a le bon avec précision avantage de dimension, et avantage de transfert de machines le meilleur, ainsi rapidement la capacité et le traitement précis est cet avantage d'unité.
Paramètres de machine :
() un moteur d'entraînement : Moteur 15KW servo
(b) coupant le moteur : Fréquence 15KW variable
(c) vitesse linéaire maximum : 100m/min.
gamme de longueur de la coupe (d) : 4 | 12meters
exactitude de longueur de la coupe (e) : ±1.5mm (la ligne fluctuation de vitesse ne dépasse pas 2%)
(f) direction de alimentation : selon le client exigez
(g) dépistant la vitesse : Mêmes que le moulin de tube (20-100m/min)
(h) fonction d'Equiment : Automatique, manuel, elle a la fonction d'abréger la règle
Les tuyaux de finition courus le long du rouleau de transit et être automatiquement passé au banc. Alors la machine à emballer simple emballe les tuyaux dans la forme d'hexagone.
Moteur : 3kw
Longueur : 18m
Matériel : Cr12
Dureté de rouleau : HRC58-62
La profondeur de le durcissement par trempe : ≥ 10mm
Rugosité de la surface : Ra≤0.8um
(1) 200KW soudeuse à haute fréquence à semi-conducteur, 380V/220V, 50Hz
paramètre de conception (de 2)
●Puissance nominale : 200kW
●Alimentation CC évaluée : Pd=200kW
●Tension CC évaluée : UdN=450V
●Courant évalué de C.C : IdN=1350A
●Efficacité d'alimentation d'énergie : η≥85%
●De puissance de sortie : Pout>200kW
●Fréquence de conception : f=200KHz±50KHZ
●Inverseur de transistor MOSFET : 120kW×6
●Forme de sortie de manière de fente :
Aucun transformateur de soudure de sortie, résonance secondaire
(3) conditions de distribution
●Puissance nominale : 200kW
●Alimentation CC évaluée : Pd=200kW
●Facteur de puissance évaluée : COSφ≥0.9
●Capacité de distribution : S≥800kVA
●Tension de service : 380V/50Hz
●Dans la ligne courant : I=1050A
●Câble entrant : deux câbles cuivre de ² de 240mm sont utilisés en parallèle, système à quatre fils triphasé
●Échangeur de chaleur eau-eau
●Pression d'eau interne de circulation : 0.15~0.25MPa
◆Écoulement d'eau interne de circulation : ³ /h de 50m
◆La température de débouché de l'eau de l'eau en circulation intérieure : ≤40℃
◆Température de l'eau intérieure de retour d'eau en circulation : ≤45℃
●Secteur d'échangeur de chaleur : ² de ≥25m
●Écoulement d'eau externe de circulation : ³ /h (APPROVISIONNEMENT de ≥65.4m d'ACHETEUR)
◆La température externe d'admission de l'eau de circulation : ≤35℃
◆Pression d'eau de prise : 0.20~0.3MPa (² environ de 2.0~3kg/cm)
Type de soudure : Induction
TYPE : Système de refroidissement eau-eau
- Expédition dans les 4 mois à compter de la réception de l'acompte
- 30% : Le montant total de l'acompte sera payé par T/T au vendeur d'ici 15 jours après la signature du contrat. Le contrat entre en vigueur alors.
- 70% : Avant expédition par L/C.
Service de préventes :
·Nous pouvons fournir des images de l'équipement de finition avant expédition pour assurer l'authenticité de nos produits.
·Si le gouvernement ne permet pas au vendeur de quitter la Chine et d'aller au pays de consommateur pour l'équipement corrigeant, nous fournirons des conseils à distance en ligne à l'ingénieur de l'acheteur, et ferons le meilleur du vendeur pour fournir une disposition claire et complète pour aider l'acheteur avec l'installation et la commission d'équipement.
·Si le gouvernement chinois peut permettre au vendeur de quitter la Chine et d'aller au pays de consommateur pour l'équipement corrigeant, nous enverrons des ingénieurs là comme décrits ci-dessous :
Équipement arrivant à l'acheteur, le personnel de services techniques à l'élimination des imperfections de scène, entretien, équipement commissionnant, commissionnant, instruction de fonctionnement et entretien, responsable de la formation technique pour le personnel de fonctionnement et entretien d'équipement de l'acheteur.
Le temps de correction est d'un mois, dans un délai d'un mois le salaire du besoin d'acheteur pour le salaire USD 150,00 d'ingénieur une personne du jour un, l'approvisionnement les atrtickets pour le voyage aller-retour, a besoin également d'approvisionnement le coût local, comme la nourriture, des salles et transformer. Si en raison de la raison d'acheteur, retardez le temps de correction, le salaire du besoin d'acheteur pour l'ingénieur USD 150,00 une personne un jour.
Nombre d'ingénieurs de commission d'équipement : Au moins trois.
Service après-vente :
Utilisé dans les utilisateurs pour se conformer aux règles, sous l'équipement normal de fonctionnement, depuis 12 mois de la date de l'arrivée de l'équipement, tel que franchement l'impact sur la qualité à employer, les pièces endommagent l'avance à l'équipement ne peuvent pas travail normal, l'usine donnera la réparation ou le remplacement gratuitement. Le temps de correction est d'un mois, dans un délai d'un mois le salaire du besoin d'acheteur pour le salaire USD 150,00 d'ingénieur une personne du jour un, l'approvisionnement les atrtickets pour le voyage aller-retour, a besoin également d'approvisionnement le coût local, comme la nourriture, des salles et transformer. Si en raison de la raison d'acheteur, retardez le temps de correction, le salaire du besoin d'acheteur pour l'ingénieur USD 150,00 une personne un jour.
Nombre d'ingénieurs de commission d'équipement : Au moins trois.
●Manuel d'instruction (fourni à l'heure d'un mois avant délai de livraison)
●Certificat d'inspection (fourni au délai de livraison)
●Ordre de chargement (fourni au délai de livraison)
●Dessin de disposition (a fourni à l'heure d'un mois avant délai de livraison)
●Dessin bas rectifié (fourni à l'heure d'un mois avant délai de livraison)
●Diagramme électrique de principe
●Schéma d'ensemble global de chaque unité de la ligne
●Diagramme de partie des pièces vulnérables
