HGQ 76Ligne de production de tubes soudés à haute fréquence
I.Introduction générale à la machine
 |
Il est conçu pour la fabrication de tubes en acier soudés, y compris les tubes ronds, les tubes carrés et les tubes déformés.
En adoptant une conception de passage en rouleau, la ligne de production peut fabriquer des tuyaux en acier soudés avec un usinage de bonne qualité et un assemblage de haute précision.
|
|
Pipe ronde:φ16 à 76 mm
Épaisseur:0.7-2,5 mm
Pipe carrée :20X20-60X60
Épaisseur:0.7-2.0 mm
|
II. Les produitsParamètres et spécifications principaux:
| Les États membresMatériel Les spécifications: |
| La norme |
Le nombre total d'émissions de dioxyde de carbone est estimé en fonction du niveau de dioxyde de carbone. |
| Matériel |
Aciers à faible teneur en carbone et aciers à faible teneur en alliages |
| Propriétés mécaniques |
Sb≤520Mpa,σs≤365MPa |
| Largeur de bande |
47 à 240 mm |
| Épaisseur de bande: |
0.7-2,5 mm |
| Diamètre intérieur des bobines |
Φ508 mm |
| Diamètre extérieur des bobines |
Φ1300 φ1760 mm |
| Poids de la bobine |
≤ 3,5 T |
| (2) LesSpécification du tuyau |
| Diamètre du tuyau |
Pipe ronde:φPipe carrée de 16 à 76 mm :20X20-60X60
Épaisseur:0.7-2,5 mm 0,7-2,0 mm
|
| Longueur |
6m |
| Précision de coupe de tuyaux |
0 à 6 mm |
| Vitesse de formation |
Maximum de 80 m/min (taille et épaisseur maximales ne peuvent pas atteindre la vitesse maximale) |
| (3)L'acheteur doit s'approvisionner |
| Le magasin de travail |
60x6m, H>5m ((gresse au sol) |
| Le pouvoir |
Approximativement 450 kW 380V/50Hz/3phases |
| Circulation de refroidissement de l'eau (tout le système) |
Débit: 20 T/h 30 T/h
Volume de la piscine: 30 m3
|
|
Air comprimé
(ensemble du système)
|
Débit: 5 m3/min
Pression: 5 à 7 kg/cm2
|
| Les câbles |
Tout le câble à l'extérieur de ma machine, vous l'achetez après réparation. |
III. Les États membresParamètres et spécifications de chaque machine:
(1) Décoiler
|
Le double.des mandrines d'expansion et en porte-avions
|
1.doubleles mandrines d'expansion et en porte-à-faux.
2Il comporte deux parties principales: le corps principal et la base fixe.
3. équipé d'un système pneumatique pour satisfaire les besoins d'expansion, de contraction et de freinage des mandrels.
4Le mandrin se compose de quatre lignes de barres qui peuvent se déplacer radicalement en même temps.
5Les liaisons à quatre barres en deux groupes sont fixées sur deux arbres respectivement.
|
| OD de la bobine |
Φ1300 à 1760 mm |
| Identifiant de la bobine |
Φ508 mm |
| Largeur de la bande |
47 à 240 mm |
| Épaisseur de bande |
0.7-2,5 mm |
| Poids de la bande |
Max. 3,5 T |
| Type d'extension |
hydraulique |
| Une pause |
Conduite pneumatique |
| Retourner |
manuel |
|
(2)Tieuse et soudeur automatiques
|
Cisailleuse et soudeur automatiques
|
Il est utilisé pour couper les extrémités irrégulières des bandes, puis connecter les bandes par soudage.
|
| Largeur de bande |
47 à 240 mm |
| Épaisseur de soudage |
0.7-2,5 mm |
| Type de coupe |
Cisaillement automatique |
| Mode de soudage |
Soudage automatique |
| Pression pneumatique |
0.5 MPa |
| Cycle de travail |
Max.300 secondes |
|
(3)Accumulateur en spirale
|
|
- Cette unité est principalement comprise dans le dispositif de pressage et de transport de matériaux, l'assemblage de l'accumulateur, l'unité de transport de matériaux, l'unité de contrôle électrique.
- Il comprend principalement le châssis, le moteur électrique, l'unité de freinage, l'essieu de puissance de transfert de direction de rotation de la vitesse de réduction, le rouleau de pressage et de transport, le système d'air sous pression du rouleau de guidage, l'unité de vitesse inspectée;Il peut fournir la bande d'acier à l'accumulateur et les temps moyens, il va transférer les informations de vitesse de transport au système de contrôle électrique, lorsque nous demandons arrêt de transporter le matériau à cette unité, il va arrêter le roulement au moteur électrique et press& transporter le roulement de matériau par la rupture,et pourrait également régler la vitesse de transporter le moteur électrique et l'unité de transporter la vitesse du matériau.
- Ensemble de cadre de l'accumulateur: comprend le moteur électrique, le cadre, le rouleau de cercle intérieur, le rouleau de cercle extérieur et le rouleau sous pression.Il peut être utilisé pour stocker la bande d'acier de l'unité de pressage et de transport et il pourrait être tiré du rouleau de matériau d'envoi du centre.
- Dispositif de sortie du matériau: inclure cadre, rouleaux de direction de guidage, rouleaux de sortie de guidage de haute ou basse position.Il peut transporter la bande d'acier pour façonner le système et envoyer l'information de vitesse de transport du matériau au dispositif de commande électrique
|
| style de travail: |
changement de cercle |
vitesse de déplacement du matériau transporté |
Vmax = 240 m/min |
| avantage: |
Plus de matériel
Pas de grève.
|
Forme de pincement |
Pneumatique
6Mpa
|
| épaisseur de la bobine en acier |
0.7-2,5 mm |
diamètre |
4.2m |
| largeur |
47 à 240 mm |
zone de stockage |
3.5 m2 |
| puissance du moteur électrique de la presse et de la charge |
Échangeur de courant 11 kW |
| le moteur électrique du cadre de l'accumulateur |
C.C. 22 kW |
|

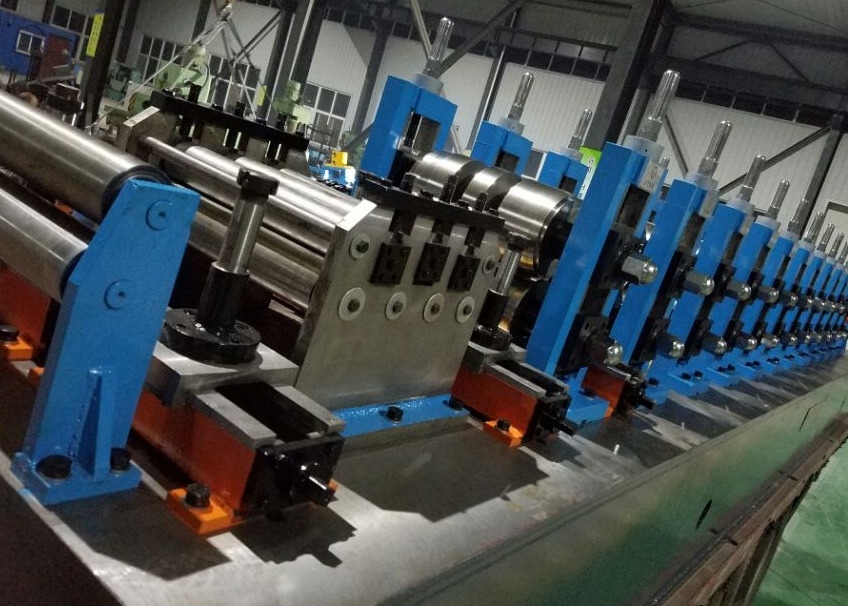

4) Machine de formage et de dimensionnement
|
|
| Le moulin de formage et de dimensionnement adopte le principe de formage de type rouleau et le soudage par induction à haute fréquence.La bande est alimentée dans la machine de formage par le dispositif d'alimentation dans le moulin et le rouleau de formage tourner en continu et pressez la bande dans la forme requiseEn raison de la peau et de l'effet apparenté, le courant à haute fréquence est concentré sur le joint de soudure qui est rapidement chauffé et atteint la température de soudage.La couture du tube est soudée sous la pression de rouleaux de compressionLe tube soudé fini de la taille requise peut être obtenu après refroidissement, dimensionnement et redressement primaire. |
| Je forme une surdose de tuyau. |
Pipe ronde:φ16 à 76 mm
Épaisseur:0.7-2,5 mm
Pipe carrée :20X20-60X60
Épaisseur:0.7-2.0 mm
|
| Vitesse de formage |
30 à 80 m/min |
| Nombre de supports de formage, horizontaux |
7 |
| Nombre de supports, verticalement |
9 |
| Nombre de supports de dimensionnement, horizontaux |
5 |
| Nombre de supports de dimensionnement, verticaux |
5 |
| La tête de Turks |
2 séries |
| Diagramme d'arbre et matériau du support de roulement horizontal |
Φ70 mm, matériau 40Cr |
| Diagramme de l'arbre et matériau du support de roulement vertical |
Φ40 mm, matériau 40Cr |
| Coupeuse à gratter |
2 séries |
| Moteur principal |
160 kW |
|
(5) Sage à découper à l'ordinateur
La scie à découper est utilisée pour couper automatiquement le tuyau en longueur avec précision à condition que le tuyau soit continuellement livré à partir du moulin à grande vitesse.
| Diamètre du tuyau |
Pipe ronde de 16 à 76 mm
0.7-2,5 mm
Pipe carrée: 20x20-60x60 mm
Épaisseur:0.7-2.0 mm
|
| Longueur de coupe fixe |
4 à 12 m |
| Précision de coupe |
0 ¢ 6 mm |
| Moteur de coupe de lame de scie |
Le nombre d'électricité utilisée |
| Moteur de conduite de chariot |
Partie de l'appareil |
| Vitesse de coupe |
Maximum de 120 m/min |
(6)Tableau épuisé
|
|
1Les tuyaux finis se déroulent le long de la table de roulement et sont automatiquement déplacés sur le banc.
2La simple machine à emballer contient un conteneur et un équipement d'alignement pneumatique.
3Moteur de banc à rouleaux: 3 kW
4. deux directions du tuyau à charge descendante
5. avec convertisseur de fréquence pour contrôler la vitesse de fonctionnement.
|
(7)Rouleau
(8)Soudeuse à haute fréquence de 200 kW
- Tout dans un modèle
- Type parallèle
(1) Puissance de sortie nominale: 200 kW
(2) Voltage nominal en courant continu: UdN=235V
(3) Courant continu nominal: 1000 A
(4) Fréquence de sortie: f=350-420 kHz
(5) Efficacité totale: η≈90%
(6) Forme de résonance: résonance composée
(7) Forme de sortie du réservoir: pas de sortie du transformateur de soudage.
(8) Coefficient de déclenchement: 0,5%
(9) Mode de soudage: soudage par induction
(10) Capacité de distribution d'électricité: 260 kVA
(11) Voltage d'entrée: système de câbles à trois phases 380V/50Hz,3phase 4
(12) Courant d'entrée nominal: I=379A
1.2 Système de refroidissement de l'eau douce (système de refroidissement air-eau)
(1) Pression de l'eau de travail: 0,32 MPa
(2) Débit d'eau de refroidissement: 25 m3
(3) Capacité de refroidissement de référence: 60 kW
(4) Configuration standard (mm):2200 × 1250 × 2100
