Proposition technique et devis
Pour
HG 63x4.0mm Ligne de broyeur de tuyaux (2.5Je ne sais pas.)
Je suis...Résumé
HG63x4.0 (2.5Je ne sais pas.)La ligne de production de tuyaux soudés à haute fréquence est utilisée pour fabriquer des tuyaux d'acier soudés de Φ25mm-Φ63mm, des tuyaux carrés de 20x20-50x50mm, avec une épaisseur de paroi de 0,8mm-4,0mm.Après avoir absorbé la technologie de fabrication de tuyaux de pointe à la fois à l'étranger et domestique, notre ligne de production innovante et chaque unité de la ligne de production est non seulement économique mais aussi pratique.
II. Le secteur privéLes produits de base Les conditions:
2.1Pièces en acier spécifications
2.11 Tubes rondes: φ25·φ63,5 mm Épaisseur: 0,8-4 mm
2.12 Pipe carrée: 20X20-50X50 mm Épaisseur: 0,8-4 mm
2.2La bande acier
2.2.1 Largeur de bande d'acier: 70 mm-200 mm Épaisseur de bande d'acier:0.8 à 8 mm
2.2.2 bobines galvanisées et HRC: δb≤500Mpa σs≤355MPa
2.2.3 bobine de bande d'acier: diamètre intérieur: Φ508 mm (confirmation finale du client)
Diamètre extérieur: Φ1000mm-2000mm (confirmation finale du client)
2.2.4 Poids des bandes d'acier: max. 4,0 T
2.3 Capacité électrique installée: environ 650 kW Apport d'alimentation: 380 V, 60 Hz (confirmation finale du client)
2.4Formation la vitesse:Maximum de 150 m/min
P.S.: le diamètre maximal et l'épaisseur maximale ne correspondent pas à la vitesse maximale
2.5 Taille de l'ensemble de la ligne: approximativement 80x6m
2.6 Direction des intrants: approvisionnement final par l'acheteur
III. Les États membresLe flux technique de la production ligne
Décapage → Tête de coupe → Tête de soudage en acier à bande → Accumulateur en spirale ((offre de l'acheteur)
→ Forgeage → Soudage par induction à haute fréquence → Retrait de l'écorce externe → Dimensionnage → Peinture en zinc ((offre de l'acheteur)→ Coupe→ finition →Empilage→Vérification et collecte → Accès à l'entrepôt
IV. - Je vous en prie.La composition de l'équipement et les principaux paramètres de la Unité:
- Le double. Conus Décapsuleur(avec dispositif de maintien de la bobine)
Cet équipement dispose d'un double serrage à cône. L'ouvre-tête est équipé d'un rouleau de presse.Puis appuyez sur le rouleau de l' ouvre-bouteille se déplace vers le bas pour resserrer la bobine d'acierLorsque la tête de la bobine d'acier tourne vers la pellicule, la tête de la pellicule d'acier tourne vers la pellicule, et la tête de la pellicule d'acier tourne vers la pellicule.
Diamètre intérieur de la bande d'acier: Φ 508 mm (l'acheteur fournit finalement)
Diamètre extérieur de la bande d'acier:Φ max=2000mm
Largeur de bande d'acier: 70 mm à 200 mm
Épaisseur de l'acier à bande: 0,8-4 mm
Le poids maximal de la bande d'acier: 4,0 tonnes
Expansion hydraulique
Brèche pneumatique
2.Tête droite et pincement de la machine de nivellement
Cette unité est principalement utilisée pour conduire la nouvelle tête d'alimentation en acier de la bobine dans l'unité de l'aplatisseur après que l'unité de décoiling ait introduit la bobine dans le lieu de travail.
puissance du moteur à tête droite: AC1.5KW
pression de traitement:7Mpa
L'unité de nivellement avec 2 pinces à rouleaux et 5 rouleaux de nivellement.
le diamètre du rouleau de pincement:Ф140mm
diamètre du rouleau de nivellement:Ф110mm
moteur de pincement et de nivellement:15kw
3.Cisaillementet Soudeuse
Fonction:
Il est utilisé pour couper parallèlement la queue de la bande d'acier, qui vient d'entrer dans l'accumulateur, et la tête de la bande qui sort du découler, puis les souder ensemble.
Structure du bâtiment
Coupe hydraulique et soudage manuel Largeur de bande d'acier: 70 mm-200 mm
Épaisseur de l'acier à bande: 0,8-4 mm
Mode de centralisation: manuel
4.Saccumulateur de piral
|
|
- Cette unité est principalement comprise dans le dispositif de pressage et de transport de matériaux, l'assemblage de l'accumulateur, l'unité de transport de matériaux, l'unité de contrôle électrique.
- Il comprend principalement le châssis, le moteur électrique, l'unité de freinage, l'essieu de puissance de transfert de direction de rotation de la vitesse de réduction, le rouleau de pressage et de transport, le système d'air sous pression du rouleau de guidage, l'unité de vitesse inspectée;Il peut fournir la bande d'acier à l'accumulateur et les temps moyens, il va transférer les informations de vitesse de transport au système de contrôle électrique, lorsque nous demandons arrêt de transporter le matériau à cette unité, il va arrêter le roulement au moteur électrique et press& transporter le roulement de matériau par la rupture,et pourrait également régler la vitesse de transporter le moteur électrique et l'unité de transporter la vitesse du matériau.
- Ensemble de cadre de l'accumulateur: comprend le moteur électrique, le cadre, le rouleau de cercle intérieur, le rouleau de cercle extérieur et le rouleau sous pression.Il peut être utilisé pour stocker la bande d'acier de l'unité de pressage et de transport et il pourrait être tiré du rouleau de matériau d'envoi du centre.
- Dispositif de sortie du matériau: inclure cadre, rouleaux de direction de guidage, rouleaux de sortie de guidage de haute ou basse position.Il peut transporter la bande d'acier pour façonner le système et envoyer l'information de vitesse de transport du matériau au dispositif de commande électrique
|
| style de travail: |
changement de cercle |
vitesse de déplacement du matériau transporté |
Vmax = 240 m/min |
| avantage: |
Plus de matériel
Pas de grève.
|
Forme de pincement |
Pneumatique
6Mpa
|
| épaisseur de la bobine en acier |
00,8 à 4,0 mm |
Diamètre |
4m |
| largeur |
70 à 200 mm |
|
|
| puissance du moteur électrique de la presse et de la charge |
C.C. 22 kW |
| le moteur électrique du cadre de l'accumulateur |
37 kW de courant alternatif |
|

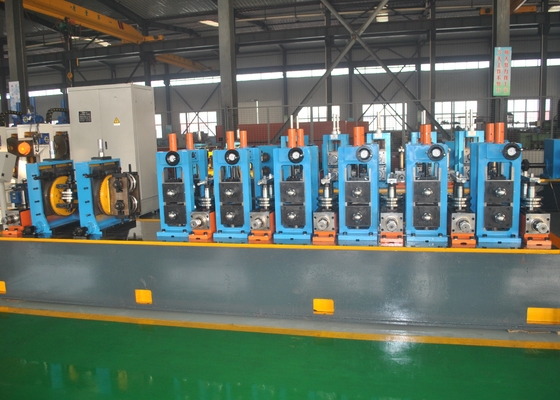

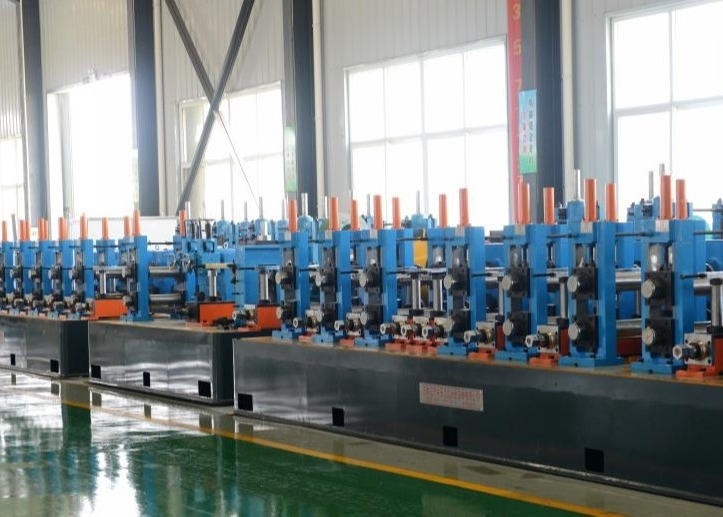

5.Formage et dimensionnement Formage de moulin Partie:
Pour les rouleaux horizontaux: 7 pour les rouleaux verticaux: 9
Partie de soudage:
Résistant à rouleaux de guidage; Résistant à rouleaux de compression; Résistant à grattage de soudure; Résistant de meulage; Refroidissement à l'eau
Section de taille:
Pour les rouleaux horizontaux: 5
Les Turcs La tête:2 ensembles (4 types de rouleaux)
Le principalACMoteur:Pour la section de formage: 90 kW 1 ensemble ((SIMENS);
Section de dimensionnement: 110 kW 1 ensemble (SIMENS)
Le principal Réducteur:2 séries
Structure et performances principales de l'équipement
Ensemble d'alimentation
Principalement à la limite supérieure et inférieure de l'acier à bande, facile à dégager de la boucle en douceur dans la machine de formage, empêcher la bande de se balancer vers le haut et vers le bas.
Composé d'une paire de rouleaux et d'un support gauche et droit, le matériau du rouleau est Gr15, procédé d'éteinte à haute fréquence.Dureté d'éteinte HRC58-62,le support gauche et droit est la structure de soudage de plaque d'acier
Machine de levage passif à cinq rouleaux
Principalement pour niveler la bande d'acier, pour la bande dans la machine en douceur, empêcher la bande de balancer vers le haut et vers le bas
En utilisant la structure de type à deux rouleaux supérieurs et à trois rouleaux inférieurs, les deux rouleaux ci-dessus peuvent être ajustés seuls, respectivement pour contrôler le dégagement du rouleau supérieur et inférieur, assurer un effet de nivellement,le matériau du rouleau de nivellement est le Gr15, séchage à haute fréquence, dureté de séchage HRC58-62
Résistant à roulement horizontal
Le cadre de rouleau horizontal est le composant clé du moulin de formage et de dimensionnement,par la bande dans le billet de tuyau et la garantie de la précision de taille du tube d'acier est faite par elle
Support à rouleaux horizontaux avec structure de portique, changement de roulement latéral
Le diamètre de l'arbre à rouleaux horizontal est Φ80mm(modèle d'engrenage:retourner# 3516,ancienne# 32216)Le matériau est constitué de 42CrMo; éteint à haute fréquence.
Méthode de réglage vers le haut et vers le bas: manuel.
En dessous du rouleau inférieur du rouleau horizontal a un coussin de protection contre la surcharge, lors de la surcharge pour réduire les dommages du rouleau horizontal et du roulement
Protéger le matériau de coussin est HT200
Axe de roulement horizontal augmentation rouleau écrous de taille de bout fixe, est avantageux pour la production de réglage du matériau mince
Matériau de revêtement d'extrémité de rouleau horizontal du HT200 d'origine, au lieu de Q235A, afin d'éviter, lors du processus d'utilisation ultérieur, la rupture du revêtement d'extrémité. Sur le joint de revêtement d'extrémité, utilisez un joint d'huile.Afin d'empêcher la balance et le fer dans le roulement, augmenter la durée de vie du roulement, tous les boulons de connexion du niveau ordinaire d'origine à 8,8 boulons de haute résistance,pour assurer à l'avenir la résistance et la stabilité de la connexion dans le processus d'utilisation à long terme.
Cadre et table de liaison USES quatre boulons 8,8 haute résistance, assurer la stabilité et la précision du rack dans le processus de production ultérieur
Le support de roulement vertical
Le support de rouleau vertical est les composants clés de l'usine de formage et de dimensionnement, aide principale déformation du rouleau horizontal, empêcher le rebond de bande, absorber une partie du bord de l'attente d'étirement
Le support de roulement vertical adopte une opération d'ajustement à vis unique, sur le changement de rouleau
Le diamètre de l'arbre de roulement est50 mm, le matériau est40Cr, éteinture à haute fréquence.
Les matériaux de rouleaux verticaux adoptent l'acier coulé, avec le dispositif de plaque de tension sur le rouleau vertical, rouleau vertical avec écrous de réglage supérieur et inférieur,la hauteur pourrait être "accordé",Pour régler la production de matériaux minces comme grimper une colline
Le support de guidage de la couture de soudage
Le support guide de couture de soudage contrôle principalement la taille de l'angle d'ouverture et la direction du
souder, la soudure avec précision dans le rouleau d'extrusion, pour assurer la qualité de soudage, cadre de rouleau guide peut être plus ou moins 20 degrés le long de la rotation de l'axe du tuyau, régler vers le haut et vers le bas, et autour.
Le diamètre de l'arbre φ55 (modèle d'engrenage # 7511)
Résistant à rouleaux de pressage
Le Squeeze Roll Stand est principalement destiné à l'extrusion de billets de tuyaux de chauffage à haute fréquence dans des tuyaux soudés, est une partie importante de la garantie de la qualité du soudage,la structure du châssis de rouleau d'extrusion est la même que celle du rouleau vertical
Le diaphragme de l'arbre à rouleaux est F60mm(modèle d'engrenage #7512); le matériau est 40Cr; éteint à haute fréquence.
Traitement de conditionnement après tournage brut, puis tournage final, après tournage final, traitement d'extinction à haute fréquence, broyage après extinction à haute fréquence
Retirer le périphérique de détection externe
Il est utilisé pour raser la couture de soudage et enlever les taches externes. Il est composé de deux coupeurs pour une utilisation alternée.Les grattoirs peuvent être réglés et ont la fonction de levage rapide par camIl y a deux rouleaux de support sous le support du couteau, afin de supporter le dépassement de l'écrasement.
Refroidissement par eau
Il est utilisé pour refroidir la zone de soudage pour assurer que le tuyau d'acier soit redressé avec précision.
Machines de dimensionnement
Dispositif de redressement rugueuxJe ne peux pas.
Un autre nom est la tête de Turks et indiqué à la dernière partie du broyeur de dimensionnement, il est utilisé pour redresser le tuyau grossièrement.Il est composé de deux ensembles de quatre rouleaux de redressement et la tête peut tourner et régler pour droite et gaucheIl utilise une voie à trois points pour un tuyau d'acier droit.
Assemblage de l'essieu cardan
Il est utilisé pour connecter la boîte de vitesses et le support de roulement horizontal, il connecte également la boîte de vitesses principale et
Il adopte une boîte de vitesses sur mesure.Arbre de transmissionC' est vrai.avantageuxPour l'utilisation, l'entretien, le changement et l'appariement, il possède également une fonction de protection contre la surcharge pour le support horizontal.
Boîte de vitesses de réduction
Le réducteur d'unité adopte un réducteur d'engrenages à arc à vis secondaire. Chaque réducteur se compose d'une paire d'engrenages à arc en spirale et de deux engrenages cylindriques.faible coût de maintenance et de remplacement. matériau de l'engrenage en bulle:20CrMnTi
6.Scie à froidJe ne sais pas.
| |
Il est utilisé pour couper automatiquement le tuyau à longueur précise à condition que le tuyau soit livré en continu à partir du moulin à grande vitesse.
| Moteur d'entraînement |
Servo moteur de 15 kW (Yaskawa au Japon); |
| Moteur de coupe |
22 kWfréquence variableJe vous en prie, Siemens.
|
| Moteur d'alimentation |
Servo moteur de 4,4 kW (Yaskawa au Japon)
|
| Mode de scie à alimentation |
Pneumatique |
| Longueur fixe |
6 à 15 m |
| Précision de longueur fixe |
± 2 mm |
| Vitesse maximale |
150 m/min |
|
7.Rouleau de sortieTableau (22m) Leset le dispositif de retour de tuyauterie
| |
Il est utilisé pour transporter des tuyaux après coupure par scie à froid.
Il est composé d'un banc et d'une machine électrique.
|
8.GLe médecin généraliste40Je suis d'accord.WÉtat solide à haute fréquence Soudeuse
Fabricant: Sanzheng
Description de l'équipement
1.1Paramètre technique de 400 kWsoudeur
Je suis...soudeur intégréLe GGP-400/0. Je suis désolé.3-CC:
- Puissance nominale: 400 kW
- Puissance nominale en courant continu: Je ne sais pas.d= 400 kW
- Voltage nominal en courant continu::UDN= 450 V
- courant continu nominal: IDN= 890A
- Efficacité totale: η≥85%
- Puissance de sortie: PJe suis sorti.> 400 kW
- Fréquence conçue: f=250 à 300 kHz
- Invertisseur MOSFET: 100 kW × 4
- Le câble d'entrée: 185 mm2×2 pc/phase
Wrefroidisseur à eau:
- Adopter un échangeur de chaleur eau-eau
- Capacité de refroidissement: 140 kW
- Puissance nominale de la pompe en ligne: 7,5 kW
- Flux de travail de la pompe en ligne: 50 m3/h
- Élevation de la pompe en ligne: 32 m
- Volume du réservoir d'eau douce: 0,55 m3
- Surface de l'échangeur de chaleur: 15 m2
- Température d'entrée de l'eau de circulation extérieure: ≤ 35°C
- Pression à l'entrée de l'eau: 0,25 à 0,45 MPa
