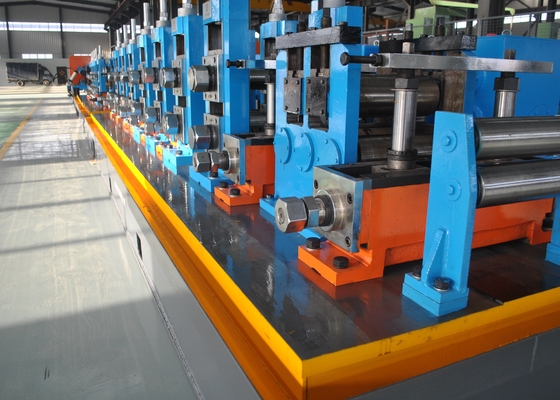

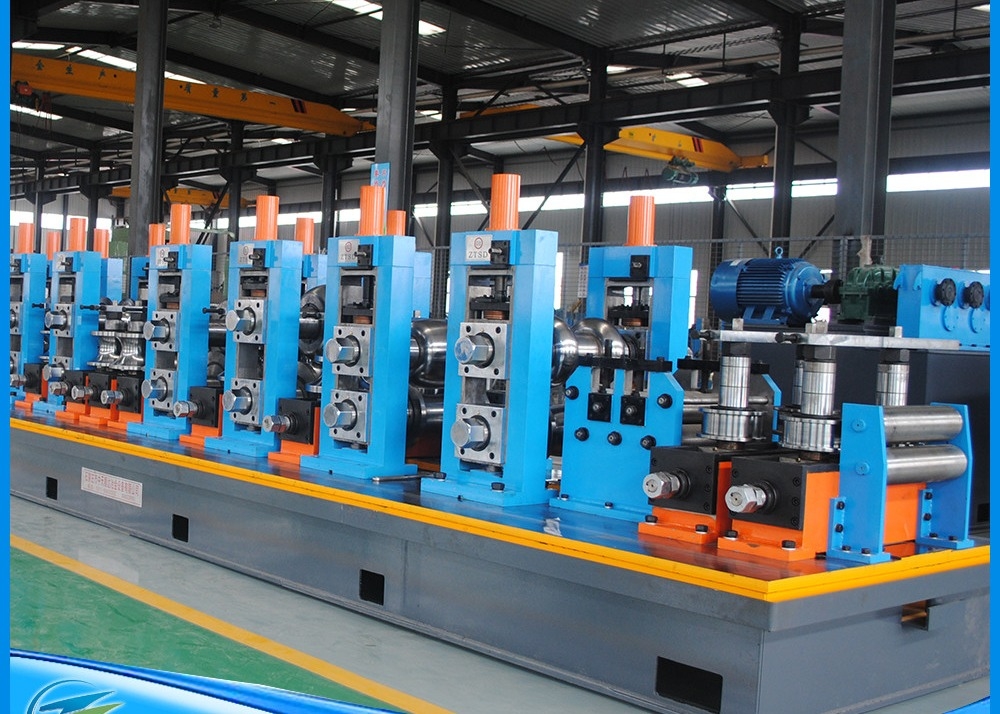

Moulin à tubes soudés à haute fréquence HGF 150X10 7.5 " Hf Moulin à tubes soudés 70x70-150x150 mm

Je suis... Pvue d'ensemble

La ligne de production de tubes soudés à haute fréquence de haute précision HG254 est principalement destinée àla taille du tuyau carré70x70-150x150mm,,l'épaisseur est de 2,0-10,0 mm. produirele tuyau rond de89-190mmd'une épaisseur de 2,0-10,0 mm,la taille du tuyau carré70x70-150x150mm,,L'épaisseur est de 2,0-10,0 mm. Cette ligne de production chaque équipement unitaire, utilisation complète de l'équipement similaire domestique et étranger, conception innovante, contrôle complet avec PC ou contrôle informatique,technologie de pointe, pratique d'exploitation et d'entretien, et a atteint le niveau international au début des années 90, pour le niveau de leader national.

• matières premièresFproduit fini,Processus, etUProfil de configuration du serveur

1.: Conditions de la matière première

(1)Bande d'acier laminée à chaud ou à froid (conforme à la norme GB700-88, GB1591-88)

(2)δs Point de rendement ≤ 345 MPa, δb Résistance à la traction ≤ 610 Mpa

(3) Épaisseur de bande:

1)Épaisseur du tuyau rond:2.0 à 10.0 mm

2) épaisseur de tuyau carré 2,0-10,0 mm, épaisseur de tuyau rectangulaire 2,0-10,0 mm

(4) Largeur de bande d'acier: 280 à 600 mm (± 0,2 mm)

(5) Diamètre intérieur de la bobine en acier: Φ508 mm ~ Φ760 mm(l'acheteur confirme finalement)

(6)Diamètre de la bobine en acier: Φ1200-Φ2000 mm(l'acheteur confirme finalement)

(7)Poids maximal de la bobine:15,000Kg

2.Pgamme de taille

(1)OD:

1) tuyau rond: φ89-φ190 mm,

2) tube carré: 70X70-150X150 mm,

(2)Épaisseur du produit:

1) tuyaux ronds:2.0 à 10.0 mm

2) tubes carrés et rectangulaires:2.0 à 10.0 mm

(3) Longueur: 6 à 15 m

(4) Vitesse: 20 à 50 m/min

3.Pprocédé de production

Raw material (strip) - Uncoiler - Cutting and Welding- Feeding - Storage material - Passive leveling - Forming rolling--High frequency welding - Remove the weld burr -Cooling -Sizing-- Coarse straightening - Length cut - Collection

4.Pprécision du produit:

Tolérance du diamètre de sortie du tuyau: ± 0,1 mm

5.Puissance du soudeur HF:

600 kW

L'introduction de l'équipement principal

1.Lvoiture de course

Le chariot de chargement est utilisé pour faire la bobine d'acier de la position de chargement au découler.de sorte que le trou intérieur de la bobine d'acier est fixé avec précision sur le mandrin du découler, la tension du découler, repousser à la position initiale.

2.Un mandrin hydrauliqueDécapsuleur

(1) Structure: découler hydraulique à une mandule

(2) Spécification

3.Smachine à tête droite

L'équipement est utilisé pour la bande d'acier plomb dans le nivelleur en douceur.

Il y a un bras de pression, une composition de tête de pelle, un type de gantry, en haut et en bas.

4. Pmachine de nivellement de pouces

(1) Cette machine est utilisée pour niveler la tête et l'extrémité de la bande d'acier, ce qui facilite le cisaillement et le soudage.

(2) Moteur de nivellement: 15 kW

(3) Diamètre du rouleau de pincement: Φ210x900mm, matériau du rouleau: 40Cr,

(4)Diamètre du rouleau de nivellement: Φ160x900 mm, matériau du rouleau: 40Cr,

(5) Largeur de nivellement: 280 à 600 mm

(6)Épaisseur de pincement/nivellement:2.0 à 10.0 mm

(7) Vitesse de pincement / nivellement: 0-11M/min

5. Automobiles à moteur cisaillement et soudage

(1) Utilisation pour le cisaillement et le soudage de la tête et des extrémités des bandes d'acier, pour assurer la continuité du produit du moulin à tubes.

(2) Épaisseur de bande d'acier: 2,0-10,0 mm

(3) Largeur de bande d'acier: 280 à 600 mm

4) Dureté des bandes d'acier:

Le point de rendement ≤ 345 Mpa δb Résistance à la traction ≤ 610 Mpa

(5)Types de coupe: hydraulique

(6)Types de compresseurs: hydrauliques

(7)Types de soudage: soudage par mouvement motorisé

(8)Marque: soudeur à CO2 de Shanghai

(9) Pression de travail hydraulique:10Mpa

(10) Matériau de la lame: H13

6.H estaccumulateur horizontal

(1) Cette machine se trouve entre le soudeur à cisaillement et l'hôte (moulin de dimensionnement de la forme), pour être utilisée après l'épuisement d'un rouleau de bande d'acier, avant le prochain rouleau de bande préparé à partir du défilement,temps de cisaillement et de soudage à l'arrière pour s'assurer que l'hôte (usine de formage) produit en continu et stocke suffisamment de bandes d'acier.

(2)Marque du moteur: WANGPAI

(3)Cette unité comprend principalement:dansDispositif de pressage et de transport,assemblage de l'accumulateur,unité de matériel de transport,unité de commande électrique.

1) LePDispositif de matériau de résistance et de transport

Appareil de pressage et de transport: Il comprend principalement le châssis, le moteur électrique, l'unité de freinage, l'essieu de puissance de transfert de direction de rotation de la vitesse de réduction, le rouleau de pressage et de transport,système d'air sous pression du rouleau de guidage, unité de vitesse inspectée; elle peut alimenter l'acier de bande à l'accumulateur et les temps moyens, elle transférera l'information de vitesse de transport au système de commande électrique,Quand nous demandons arrêt porter le matériel à cette unité, il arrête le roulement au moteur électrique et presse le roulement du matériau de transport par la pause, et peut également régler la vitesse pour transporter le moteur électrique et la vitesse du matériau de transport de l'unité.

2) Le Assemblage du cadre de l'accumulateur

Ensemble de cadre de l'accumulateur: comprend le moteur électrique, le cadre, le rouleau de cercle intérieur, le rouleau de cercle extérieur et le rouleau sous pression.Il peut être utilisé pour stocker la bande d'acier de l'unité de pressage et de transport et il pourrait être tiré du rouleau de matériau d'envoi du centre.

3) Les produitsDispositif de matériel d'expédition

Dispositif de sortie du matériau: inclure cadre, rouleaux de direction de guidage, rouleaux de sortie de guidage de haute ou basse position.Il peut transporter la bande d'acier pour façonner le système et envoyer l'information de vitesse de transport du matériau au dispositif de commande électrique.

Le nombre de personnesS- Je vous en prie.

1)Diamètre: 12000 mm

2)Épaisseur de la bobine en acier:2.0-10.0 mm; largeur: 280 à 600 mm

3) Vitesse de déplacement du matériau transporté:Vmax=100-120m/min

4) Puissance du moteur d'alimentation: DC 90kw Z4-200-31 (fabricant:WANGPAI)

5)Puissance du moteur de la carrosserie de l'accumulateur: AC 11KWX16

6) Longueur de stockage: 500-1000 M

• Fusine de taille et de dimensionnement

1) LeFormage rugueux(Décomposition, groupe)

Ruloir plat d'alimentation, l'alimentation, l'alimentation, cinq rouleaux de nivellement passif,H esthorizontale,H esthorizontale, verticale, H esthorizontale, verticale,H esthorizontale, verticale, verticale, verticale

2) LeForgeage raffiné Je ne sais pas.

H esthorizontale, verticale,H esthorizontale, verticale,H esthorizontale, verticale

3) Les produitsTable de travail de soudage

Rouleau de guidage, rouleau à quatre rouleaux, grattage mécanique, rouleau de polissage.

4 Ceau de table

5) Les produitsMachines de dimensionnement

en forme verticale,Six support universelJe vous en prie.TJe vais mettre la tête de dinde.

8.Scie à fraisage

1.1Matériau du tuyau:Q235,Q355

1.2Ronde: 89 à 190 mm, épaisseur:2.0 à 10 mm

Carré: 89-190 mm,Épaisseur:2.0 à 10 mm

1.3 Vitesse maximale de la ligne: 50 m/min. (La longueur de coupe est de 9 m, l'OD du tuyau est de F70 mm et l'épaisseur de la paroi est de 3,0 mm.)

1.4 Direction de production de la conduite:

1.5Hauteur de la ligne:

La hauteur du plancher au fond du tuyau: mm

La hauteur de la surface de la pièce de dimensionnement, qui est destinée à installer le dispositif de mesure de la vitesse, jusqu'au fond du tuyau:

Taille de l'endroit où le rouleau de mesure de vitesse sera installé:

1.6Longueur de coupe des tuyaux: 600015000 mm

1.7 Précision de coupe: ±2 mm (exigence d'instabilité de vitesse de la ligne pour les laminoirs≤2%)

1.8Quantité de taches: Max: 0,2 mm

2.1Adopter des servomoteurs.

10.600 kWH estJe suis un soudeur à haute fréquence:sà l'anzheng)

Liste des fournitures
