ZTL-13X1600 Machine de découpe en acier HRC à faible teneur en carbone

ZTL-13X1600 Ligne de relâchement Machine de tranche en acier à faible teneur en carbone HRC



Paramètre technique principal



1. Spécification du matériau

Largeur de bobine 600-1600 mm

Poids de la bobine ≤35 t

Diamètre intérieur φ610 / φ760 mm

Diamètre extérieur φ1500-tre200mm

2. Spécification du produit fini

Numéro de coulisseur (bord exclu)

Diamètre intérieur φ610 / φ760 mm Poids 35T

Diamètre extérieur φ1500-tre200mm

Précision de largeur ± 0,15 mm (épaisseur de 0,75 à 3,0) ± 0,20 mm (épaisseur 4-13) Précision de la bavarde ≤5% 板厚 épaisseur de la plaque

Nouvelle lame ou l'écart de lame approprié

3. SITTER SPÉDIT 10-40M / MIN

4. Datas d'équipement

(1) puissance

Tension 380v

Fréquence 60Hz

Puissance installée d'environ 350kw

(2) puissance aérienne

Pression 0,4-0,8MPA

Demande aérienne 3m3 / min (état de compression)

(3) Direction de la ligne Face à la console de fonctionnement, de gauche à droite (le client choisi)

5. peinture selon l'exigence de l'acheteur

Composition d'équipement 1600x13



		Non.		Nom			Quantité				Noté
		1		Voiture de chargement de bobine			1		Ensemble
		2		Dégraissant			1		Ensemble
		3		Dispositif de tête de pression			1		Ensemble
		4		Pince et niveleur			1		Ensemble
		5		coupe-croix			1		Ensemble
		6			Centrer un rouleau vertical		1		Ensemble
		7		coupe-disque			1		Ensemble
		8		Rewinder de bord			1		Ensemble
		9		Accumulateur de retournement du panneau
		10		dispositif d'extension
		11		coliret			1		Ensemble
		12		Déchargement de la voiture de bobine			1		Ensemble
		13		système hydraulique			1		Ensemble
		14		système électrique			1		Ensemble
	15		Boulons d'ancrage et accessoires			1		Ensemble



Description de la structure de l'équipement



1charme de chargement:

1.1 Rack de rangement:

Fonction: Stockez temporairement la bande et la bobine pour une entrée continue dans l'unité. Placez la bobine sur la grille de préparation des matériaux avec une grue et transportez la bobine vers le débouché par un chariot.

Exigence de compétences:

Stockage de bande et de moulinet: 2 groupes

Diamètre extérieur de la bobine: φ1500 ～ φ2200 mm

Largeur de rouleau: 600 ～ 1600 mm

Poids de rouleau maximum: 35 t



1,2Charging Car:

Fonction: Utilisé pour préparer des bobines à bande et envoyer les bobines au centre du décolleter.

Structure: Il est composé de carrosserie, de dispositif de marche, de dispositif de levage et de dispositif de transmission.

Exigence de compétences:

Diamètre extérieur de la bobine en acier: φ1500 ～ φ2200 mm

Diamètre intérieur: φ610, φ760 mm

Largeur: 600 ～ 1600 mm

Vitesse de voyage du chariot: ～ 5 m / min

Distance de voyage de chariot: ～ 6m

MOTEUR DE TRANSMISSION PUISSANCE: AC3 KW

Diamètre du cylindre hydraulique de levage × course: φ220 × 900 mm

Pression de travail du système hydraulique: 8-10 MPa

Poussée supérieure: 37t (10mpa)

Poids de rouleau maximum: 35 t

2,Strycoliler:

Fonction: Il est utilisé pour transporter la bobine en acier, la bobine en acier rotative coopère avec le rouleau à pression droite et la pelle pour démonter la bobine en acier. Alignez le centre de la bobine en acier avec la ligne centrale de l'unité. Le DeCoiler a un dispositif de micro-frein pour empêcher la bobine de reprendre le retour et le desserrer lors de l'arrêt d'urgence. Lorsque la voiture en bobinage transporte la bobine en acier au centre de l'établissement, les têtes effilées gauche et droite du support de Strycoliler et serrez la bobine en acier, puis le moteur de la déverrouillage coopère avec le rouleau de pression et la lame pour ouvrir la bobine en acier, puis envoyez la tête de la bande d'acier à la pincée. Dans le niveleur, une fois la courroie en acier alimentée dans le niveau de pincement, l'embrayage de la débouteuse est ouvert et le dispositif de micro-freinage. Si le centre de la bande d'acier ne coïncide pas avec la ligne médiane de l'unité après que la bande d'acier entre dans le niveau de pincement, les têtes de cône gauche et droite de l'établissement peuvent être déplacées vers la gauche ou à droite pour aligner le centre de la bande d'acier sur la ligne centrale de l'unité. Les têtes de cône gauche et droite du décolleter peuvent également se déplacer vers la gauche ou la droite avec une seule tête.

Structure: Dispositif transversal à gauche à double cône gauche et droit, boîte à tête double, dispositif de frein micro, dispositif de transmission et base.

Exigence de compétences:

Diamètre extérieur de la bobine en acier: φ1500 ～ φ2200 mm

Diamètre intérieur de la bobine en acier: φ610, φ760 mm

Largeur: 600 ～ 1600 mm

Épaisseur: 4 ～ 13 mm

Mode de mouvement de la tête de cône: lecteur hydraulique

Côté Cone Diamètre du cylindre hydraulique mobile: φ125 / φ90 mm

Forme de tête conique: expansion et contraction hydrauliques

Expansion de la tête de cône et contraction Diamètre du cylindre hydraulique: φ140 / φ100 mm

MOTEUR MAIN SUR LA MOTEUR: AC4KW

Vaxe de détention: ～ 5,5 m / min

Méthode de freinage: frein à disque

Modèle de freinage: frein 3 × ADH205

Méthode d'ouverture et de clôture de l'embrayage: pression d'air

Alésage du cylindre d'embrayage: φ100mm

3, machine à nivellement du pincement droit:

3.1,Appareil à tête droite:

Fonction: Le dispositif de tête droite et la pelle sont assortis avec le décolleter pour démonter la tête de la courroie en acier et envoyer la courroie en acier dans la machine à niveler de la tête droite. La pelle est assortie au rouleau de pression à tête droite pour redresser la tête de la bande d'acier, puis la bande d'acier est envoyée au rouleau de pincement, et la pelle est sur le type de détente.

Forme structurelle: Dispositif de rouleau de pression à tête droite de type portique, dispositif de pelle, dispositif de swing de pelle et autres pièces.

Exigence de compétences:

Largeur: 600 ～ 1600 mm

Épaisseur: 4 ～ 13 mm

Forme débranchante: Upte

Cylindre télescopique de pelle: φ110 / φ80 mm

Blade Swing Cylinder: φ140 / φ100mm

Matériau à la lame: 50mn

Cylindre de swing à rouleau de pression: φ125 / φ90 mm

Formulaire de conduite à rouleaux: moteur hydraulique 1QJM43-4.0

Diamètre du rouleau de pression: φ320 mm

Cylindre à rouleau droit: φ125 / φ90 mm

Dispositif de lame: lame verticale

3.2machine à niveler

Fonction: Appareil à tête droite, rouleau de pression et pelle, coopérez avec le décolleter pour démonter la tête de la bande d'acier et envoyer la bande d'acier à la machine à nivellement du pincement. Le rouleau de pincement est pressé hydrauliquement pour serrer la ceinture en acier, et le moteur principal est tourné pour envoyer la courroie en acier sur le rouleau de pincement. Une fois que la courroie en acier est entrée dans la machine de nivellement du pincement, le rouleau de mise à niveau est enfoncé jusqu'à une position appropriée pour niveler la tête de bande. Plat, et envoyez la bande d'acier à la machine de soudage des boutons de cisaillement et coopérez avec la machine de soudage des boutons de cisaillement pour compléter le soudage des boutons de cisaillement.

Structure: Il est composé d'un périphérique à rouleau vertical, d'un périphérique à rouleau à pincement, d'un périphérique à rouleau de nivellement, d'un dispositif de transmission et d'autres pièces.

Exigence de compétences:

Largeur: 600 ～ 1600 mm

Épaisseur: 3 ～ 13 mm

Forme de rouleau à pincement: Type de deux rouleaux, pression hydraulique

Pince Roller en appuyant sur Cylindre: φ14 / φ100mm

Pincez le moteur principal: AC22KW (régulation de vitesse de conversion de fréquence)

Forme de transmission de rouleau de pincement et de rouleau de nivellement: entièrement actif de haut en bas

Diamètre du rouleau à pincement × longueur: φ230 × 1700 mm

Matériau du rouleau à pincement: 42crmo

Vitesse de nivellement des pincements active: ～ 7m / min

Forme de rouleau de mise à niveau et appuyant vers le bas: Type de trois rouleaux inférieurs supérieurs, pressage hydraulique

Pince Rouleau en appuyant sur Cylindre: φ200 / φ140 mm

Diamètre × longueur du rouleau de nivellement: φ200 × 1700 mm

Matériau à rouleaux de nivellement: 42crmo

Rouleau de la dureté et de la profondeur: HRC58-62, profondeur: 5-8 mm

Diamètre de rouleau vertical × hauteur: φ200 × 300 mm

Structure de rouleau vertical: rouleau à double vertical en forme I

Matériau à rouleau vertical: 42crmo

Moteur de réglage de la largeur du rouleau vertical: 2 × AC2.2KW

Méthode d'ouverture et de clôture de l'embrayage: pression d'air

Alésage du cylindre d'embrayage: φ100mm

4, machine à coupe croisée (cisaillement hydraulique)



Fonction: Il est utilisé pour couper la tête de ceinture en acier, la structure est une machine de cisaillement à guillotine. La structure de la machine à coupe croisée est équipée d'un dispositif de réglage rapide pour le dégagement latéral des lames de coupe supérieures et inférieures.

Exigence de compétences:

Angle de cisaillement: 2,5 °

Méthode de réglage du contrecoup de la lame de cisaillement: Réglage excentrique de la CAM

La taille du contrecoup de la lame de coupe: Affichage sur le cadran

La plage de réglage de la réaction de la lame de coupe: 0,1 ～ 1 mm

Largeur efficace de la lame de coupe: 1700 mm

Taille de la section de lame de coupe: 850 × 140 × 35 mm

Épaisseur de coupe: 4 ～ 13 mm (Q355)

Matière de lame de coupe: 6crw2si

ÉLAGE CYLINDE CISIONNEL HYDRAULIQUE: φ320 / φ180 mm

Pression hydraulique de cisaillement: 8 ～ 12MPA

Formulaire coupé: coupe supérieure

1. Rouleau neutre

Fonction: Empêchez la bande de couler, avec la fonction de centrage et de réglage de la largeur. Cette machine est ouverte et fermée à gauche et à droite par le rouleau vertical entraîné par le cylindre d'huile, de sorte que l'acier de bande pénètre en douceur dans le cisaillement du disque et ne s'écarte pas pendant le processus de coupe.

Structure: Il est composé d'un dispositif à rouleau vertical à moteur, d'un dispositif de rouleau NIP et d'autres pièces.

Exigence de compétences:

Plage de réglage de la largeur: 600 ～ 1600 mm

Strip Steel Largeur Centering Réglage Cylindre: φ125 / φ90mm

Diamètre de rouleau vertical × hauteur: φ200 × 240 mm

Structure à rouleaux verticaux: double rouleau vertical

Matériau à rouleau vertical: 42crmo

Diamètre de rouleau de transition de rouleau vertical × hauteur: φ160 × 200 mm

Modèle du cylindre du rabat avant et arrière vertical: φ63 / φ45 mm

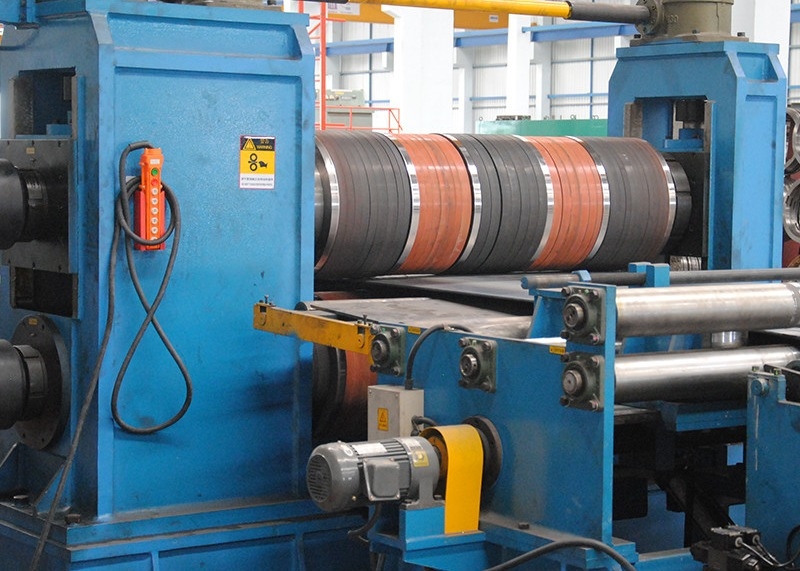

6, coupe-disque

Fonction: Cette machine est l'un des principaux équipements de l'unité de tranche. Son objectif est de couper des bobines en acier à large bande dans des bobines en acier à la bande étroite de différentes largeurs et de fournir des blancs requis pour les unités de tuyaux soudées, les unités de flexion froide, etc.

Structure de l'équipement: il est composé de corps de coupe-disque, de dispositif de transmission, etc. Le corps du coupe-disque est composé de trois arcs, ce qui peut fournir un support très fiable.

Exigence de compétences:

Diamètre de l'arbre de coupe: φ360 mm

Matériau d'arbre à outils: 42crmo

DUREUSE ET DEPONDE DE LA TRANSE DE COUTEUR DE CUTER

Spécifications de la lame de cisaillement: φ360 × φ600 × 30 mm

Matière de lame de coupe: H13K

Entretoise: 45 # acier

Anneau en caoutchouc: polyuréthane

Moteur principal: DC160KW, 1500R / min (Z4-250-12)

Modèle de réducteur de surface dentaire: ZSY400-80

Speed ​​de cisaillement: 10 ～ 40 m / min

Motor de dépression: moteur cycloïde à roue à broches AC2KW avec levage de vis d'engrenage à vis

Modèle d'arbre Cardan: SWC315DH2

Méthode de changement d'outil: arcade après le déplacement du cylindre hydraulique

Alésage du cylindre: φ110 / φ80 mm

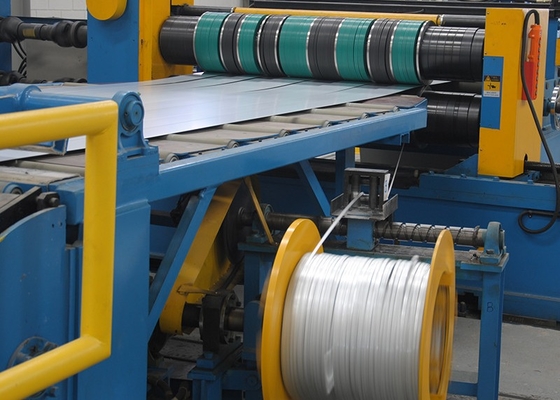

1. Machine de bobinage des bords des déchets

Fonction: La machine est installée des deux côtés derrière le coupe-disque et est utilisée pour enrouler les bords de la ferraille une fois que le coupe-disque est divisé en bandes.

La machine est entraînée par un moteur de couple pour entraîner le réducteur pour serrer le bord des déchets, en utilisant pleinement la tension constante du moteur de couple pour rendre le processus d'enroulement lisse. Lorsque l'enroulement enroulé est terminé, le cylindre latéral non puissant se rétracte et se retire pour réaliser une décharge automatique.

Exigence de compétences:

Formulaire: ouverture hydraulique et fermeture hydraulique

Ouverture de la tête de cône et alésage du cylindre: φ63 / φ36 mm

Alésage du cylindre de tige de balançoire: φ50 / φ36 mm

Vitesse de bobinage: 0-50m / min

Diamètre de bobine de prise: φ1000 mm

MOTEUR DE REEL SUPPORT: MOTEUR DE TORQUE YLJ180-160-4

Largeur d'empilement: ≤ half de la largeur et de l'épaisseur de la planche

8, rabataccumulateur

Fonction: Il est utilisé pour stocker la courroie en acier et régler la différence de vitesse entre le coupe-disque et le colière.

Exigence de compétences:

Mode de swing de pont intermédiaire: hydraulique

Diamètre du cylindre hydraulique: φ110 / φ80 mm

Longueur et profondeur du looper: 6800 × 2120 mm

Taille de rouleau: φ105 × 1700 mm

9, dispositif de tendeur

Fonction: Il est utilisé pour séparer la bande coupée et réaliser le réglage de la tension, et le levage de la palette alimente le bobin.

Structure de l'équipement: Il est composé d'un dispositif de palette, d'un dispositif de rouleau appuyé, d'un dispositif à rouleau vertical, d'un dispositif de séparation, d'un dispositif de tension et d'un dispositif d'alimentation.

Exigence de compétences:

Moteur de réglage de la largeur du rouleau vertical: 2 × AC2.2KW

Diamètre de rouleau vertical × hauteur: φ220 × 200 mm

Structure de rouleau vertical: rouleau vertical unique

Matériau à rouleau vertical: 42crmo

Formulaire de structure de tension: les deux premiers suivants

Diamètre du rouleau de tension × longueur: φ250 mm × 1700 mm

Nombre de rouleaux de tension: 3 rouleaux

Matériau à rouleaux de tension: 42crmo

Rouleau de la dureté et de la profondeur: HRC58-62, profondeur: 5-8 mm

Réduction du rouleau de tension: pression hydraulique

Appuyez sur le cylindre: φ140 / φ100mm

Alésage du cylindre de levage du volet d'alimentation: φ110 / φ63 mm

Diamètre du rouleau × longueur: φ250 mm × 1900 mm

Diamètre du séparateur: φ350 × φ190 × 10 (15) mm

Matériel de feuille de séparation: 50mn

10, Coiler

Fonction: Le Coiler est l'un des principaux équipements de l'unité de tranche. Il roule principalement la bande après le rotation dans une bobine et fournit la largeur requise de la bobine pour l'unité de tuyau soudé, l'unité de flexion froide, etc.

Structure de l'équipement: cette machine est composée d'un moteur, d'un réducteur, d'un frein, d'un dispositif de roulement, d'un dispositif de sous-roulement de type ganteur, d'un arbre d'emploi et d'un dispositif de support en moulinet. L'arbre à sertir est hydrauliquement élargi et contracté et serré.

Exigence de compétences:

Diamètre maximum de bobine: φ760 mm

Poids enroulé maximum: 35 tonnes

Vitesse de bobinage: 10 ～ 40m / min

Moteur principal pour enroulement: DC250KW, 1500R / MIN

Expansion des roulettes et contraction Diamètre du cylindre hydraulique: φ250 / φ120 mm

Formulaire de mâchoire en bobine: mâchoire mécanique

Diamètre du cylindre hydraulique du dispositif de roulement: φ125 / φ90 mm

Position de placement du cylindre roulant: les deux côtés de la boîte de vitesses

Diamètre du cylindre hydraulique swing du dispositif de support des bobines: φ125 / φ90 mm

Dispositif de bras de pression: adopte le type de portique

Cylindre de pression arrière: φ125 / φ90 mm

11, chariot de déchargement

Fonction: La machine est installée sous la bobine du colière, et avec le dispositif de roulement dans le bobineur, la bobine en acier coupé est déchargée de la bobine et envoyée pour être soulevée par la grue de l'atelier.

Structure de l'équipement: principalement composé de mécanisme de marche, de support, de cylindre, de rail de guidage, etc. Le centre du rail de guidage est réglé une fois lors de l'installation. Le mécanisme de déplacement est entraîné par un réducteur cycloïde pour déplacer le chariot, et la bride de cylindre est connectée au support pour le faire augmenter.

Exigence de compétences:

Vitesse de voyage du chariot: ～ 5 m / min

Distance de voyage de chariot: 3,5 m

MOTEUR DE TRANSMISSION PUISSANCE: AC3 KW

Diamètre du cylindre hydraulique de levage × course: φ220 × 900 mm

Pression de travail du système hydraulique: 8-10 MPa

Poussée supérieure: 37t (10mpa)

Poids de rouleau maximum: 35 t

12,Système électrique et de contrôle

12.1 Conditions environnementales du système électrique

Température ambiante: -10— - 40ºC

Humidité: 95% sans condensation

Alimentation: 380 / 220V

Contrôle électrique: pas de vibration forte et pas d'installation de gaz corrosive

Contrôle de l'instrument: pas de rayonnement magnétique fort

12.2 Spécification standard pour le système électrique

Respectez GB50171 ---- 92 Panneau d'ingénierie d'installation électrique, armoire de commande électrique et spécifications de construction et d'acceptation de la connexion du circuit secondaire.

12.3 Exigences globales de performance

Le contrôle électrique complète principalement le contrôle et le réglage du processus de l'ensemble de l'unité, et complète l'emboîtement de processus entre l'équipement associé dans l'unité pour s'assurer que l'ensemble de l'équipement unitaire peut effectuer des actions correspondantes et ordonnées normalement, correctement et avec précision conformément aux exigences de production et de processus.

Les composants électriques du système électrique adoptent des produits avec d'excellentes performances, et les composants électriques avancés et fiables, les compteurs et autres équipements qui sont matures, fabriqués ou fabriqués au niveau national dans le pays à l'aide de technologies étrangères et peuvent être achetées au niveau national dans le système.

12.4 Configuration électrique:

Gouverneur de DC: série continentale

PLC: Siemens

Pièces de vitalité à basse pression: Chint, LG

Boutons de fonctionnement: Chint, LG

Armoire électrique: GGD

13,système hydraulique

Le système hydraulique est composé d'une station hydraulique, d'un bloc de soupape, d'un pipeline, etc.

Pression de travail du système: 10; 12 MPA

Pression nominale de la pompe à huile: 16 MPa

Débit: 73,5 l / m à

Médium de travail: N46 # Huile hydraulique anti-wear

Température d'huile de travail: 20 ～ 60c ○

Précision de filtration: 30 μm

Pression d'eau de refroidissement de la station de pompe hydraulique: 5-8 kg / cm2

Débit d'eau de refroidissement: 80 ～ 120L / min

Qualité de l'eau de refroidissement: eau propre

Température de l'eau d'entrée: ≤ 30 ℃

Le système hydraulique adopte la méthode de refroidissement par eau en été pour répondre aux exigences de fonctionnement normal pendant 24 heures à une température ambiante de 40 degrés; En hiver, il a une fonction de chauffage électrique, qui répond aux exigences de -20 degrés pour un fonctionnement continu pendant 24 heures; Les composants hydrauliques ci-dessus ne divulguent pas d'huile.

Le système hydraulique utilise des composants hydrauliques de haute qualité domestiques et la principale vanne de contrôle est Huade à Beijing. Le système hydraulique prend en compte les caractéristiques du climat local et adopte un dispositif de refroidissement par eau.

Le réservoir d'huile, les pipelines et les joints adoptent des tuyaux sans couture, et le réservoir d'huile a un système de dissipation thermique, ce qui est pratique pour la garniture d'huile et l'échantillonnage d'huile.

L'alimentation du système hydraulique comprend: Station hydraulique, tuyauterie interne, tuyauterie intermédiaire et tuyauterie embarquée.
