Machines à souder à haute fréquence à tubes MS 12 mm
La ligne de production de tuyaux soudés à haute fréquence est utilisée pour produire des tuyaux en acier au carbone soudés électriques d'un diamètre de Φ12-Φ60 mm et d'une épaisseur de paroi de 0,4-1,8 mm.L'équipement a une haute précision et une bonne stabilité. L'équipement principal est traité par le centre d'usinage CNC pour assurer la précision de chaque pièce, afin d'assurer la précision de toute la machine et assurer la qualité du produit.
| (1) Spécifications du matériau: |
| Matériel | Acier au carbone |
| Propriétés mécaniques | Le système d'échantillonnage doit être conforme à l'annexe II. |
| Largeur de bande | 36 à 190 mm |
| Épaisseur de bande: | 0.4-1.8 mm |
| Diamètre intérieur des bobines | Les mesures de sécurité doivent être appliquées en tenant compte de l'état de l'appareil. |
| Diamètre extérieur des bobines | Les mesures de sécurité doivent être appliquées en tenant compte de l'état de l'appareil. |
| Poids de la bobine | 2.5T |
| (2) Spécification du tuyau |
| Diamètre du tuyau | Pipe ronde: φ12-φ60 mm |
| Épaisseur | 0.4-1.8 mm |
| Longueur | 6 à 8 m |
| Précision de coupe de tuyaux | ± 1,5 mm |
| Vitesse de formation | 20 à 120 m/min |
| (3)L'acheteur doit s'approvisionner |
| Le magasin de travail | 80x6m, H>5m ((grille au sol) |
| Le pouvoir | Approximativement 450 kW 380V/50Hz/3phases |
| Circulation de l'eau de refroidissement (ensemble du système) | Débit: 20 T/h 30 T/h
Volume de la piscine: 40 m3 |
| Air comprimé | Débit: 5 m3/min 5 à 7 kg/cm2 |
Le découler est de la structure de mandrels à double expansion et en porte-à-faux.Le corps principal est équipé d'un système pneumatique pour satisfaire aux besoins d'expansion, de contraction et de freinage des mandrels.
| OD de la bobine | Φ1000 à 1800 mm |
| Identifiant de la bobine | Φ460 à 520 mm |
| Épaisseur de bande | 0.4-1.8 mm |
| Largeur de la bande | 36 à 190 mm |
| Poids de la bande unique | Max. 2,5 T |
| Type d'extension | Expansion hydraulique |
| Une pause | Conduite pneumatique |
- Uneciseaux et soudeurs utramatiques
Utilisé pour couper la partie irrégulière de la tête et de la queue du ruban adhésif, et aligner la queue du ruban adhésif de la bobine précédente avec la tête du ruban adhésif de la bobine suivante, et les souder ensemble pour alimenter en continu le boucleur.
Forme structurelle: lit de soudage par cisaillement, dispositif d'alimentation par pincement, dispositif de double centralisation, système de cisaillement par cisaillement double, système de plaque de cisaillement, système de conduite de la plaque de fond de soudage, etc.
| Largeur de bande | 36 à 190 mm |
| Épaisseur de soudage | 0.4-1.8 mm |
| Type de coupe | Pneumatique |
| Mode de soudage | Automatique |
| Pression hydraulique | 8 MPa |
| Cycle de travail | Max.300 secondes |
Cette machine est entre le soudeur à cisaillement et l'hôte (moulin de dimensionnement de la forme), utilisée pour après un rouleau de bande d'acier sont utilisés, avant le prochain rouleau de bande depuis préparé de dérouler,temps de cisaillement et de soudage à l'arrière pour assurer que l'hôte (usine de dimensionnement de la formation) la production continue et stocker suffisamment de bande d'acier.
spécifications:
| style de travail | changement de cercle |
| vitesse de déplacement du matériau transporté | Vmax = 240 m/min |
| avantage | Plus de matériel, pas de grève. |
| Forme de pincement | Pneumatique, 6Mpa |
| Diamètre de l'accumulateur | 4.0 M |
| puissance du moteur électrique de la presse et de la charge | 15 kW |
| le moteur électrique du cadre de l'accumulateur | 22 kW |

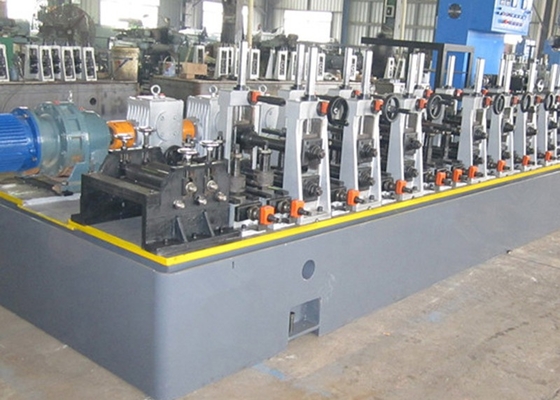

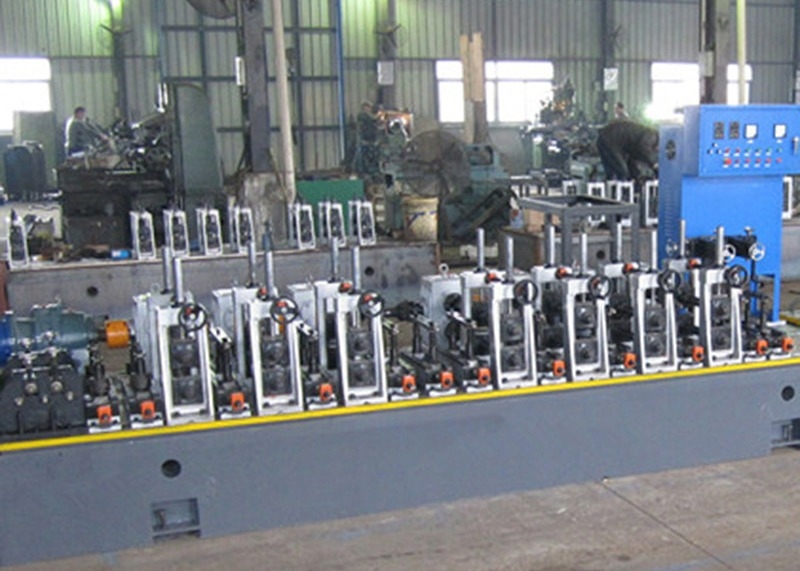

- Formation - Je ne sais pas.Taille
Mise en page de l'unité:
1) Partie formante:
Cette pièce est utilisée pour presser la bande d'acier dans une forme spécifique, laissant un espace pour le soudage.
2) soudeur à haute fréquence 250 kW (spécial en acier inoxydable):
Le soudeur HF est conçu pour le soudage par induction à couture droite de tuyaux et pour le travail continu.L'ensemble de l'équipement atteint la fonction de contrôle de liaison de l'équipement et de diagnostic des défauts par système PLC, la statue de travail est observée par un écran LCD.
3)Parte de polissage:
Cette pièce est utilisée pour polir les soudures et est souvent utilisée pour les tuyaux minces qui ne sont pas adaptés au grattage.
Le repassage:
La partie de recuit adopte un environnement fermé et est remplie d'azote pour empêcher l'oxydation et la décoloration du tube pendant le processus de recuit.
5) Partie de dimensionnement:
Produit fini à la forme appropriée et redressé.
| Je forme une surdose de tuyau. | Ronde: Φ12-60 mm |
| Formation de l'épaisseur des parois des tuyaux | 0.4-1.8 mm |
| Vitesse de formage | Maximum 120 m/min |
| Nombre de supports de formage, horizontaux | 8 |
| Nombre de supports, verticalement | 9 |
| Le support de roulement du guide | 1 |
| Résistance au rouleau de pressage | 1 |
| Plateau de repassage | 1 |
| Polissage | 4 ensembles |
| Le repassage | 15M |
| Nombre de supports de dimensionnement, horizontaux | 6 |
| Nombre de supports de dimensionnement, verticaux | 6 |
| La tête de Turks | 2 séries |
| Diagramme d'arbre et matériau du support de roulement horizontal | Φ60 mm, matériau 40Cr |
| Diagramme de l'arbre et matériau du support de roulement vertical | Φ35 mm, matériau 40Cr |
| Moteur principal | 90kw+45kw+45kw |
- Machines à percer et à tondre
La longueur de coupe est comprise entre 6 et 8 m. La vitesse linéaire maximale est de 120 m/min.
Précision de la longueur de coupe: ± 1,5 mm (fluctuation de la vitesse de la ligne ne dépassant pas 2%)
Moteur de conduite: servo de 15 kW
Mode de coupure: hydraulique
Moteur de station hydraulique: moteur AC de 11 kW
Les tuyaux terminés se déroulent le long du rouleau Transit et sont automatiquement déplacés sur le banc.
Moteur: 3 kW
Longueur: 18 m
Matériau: Cr12moV
