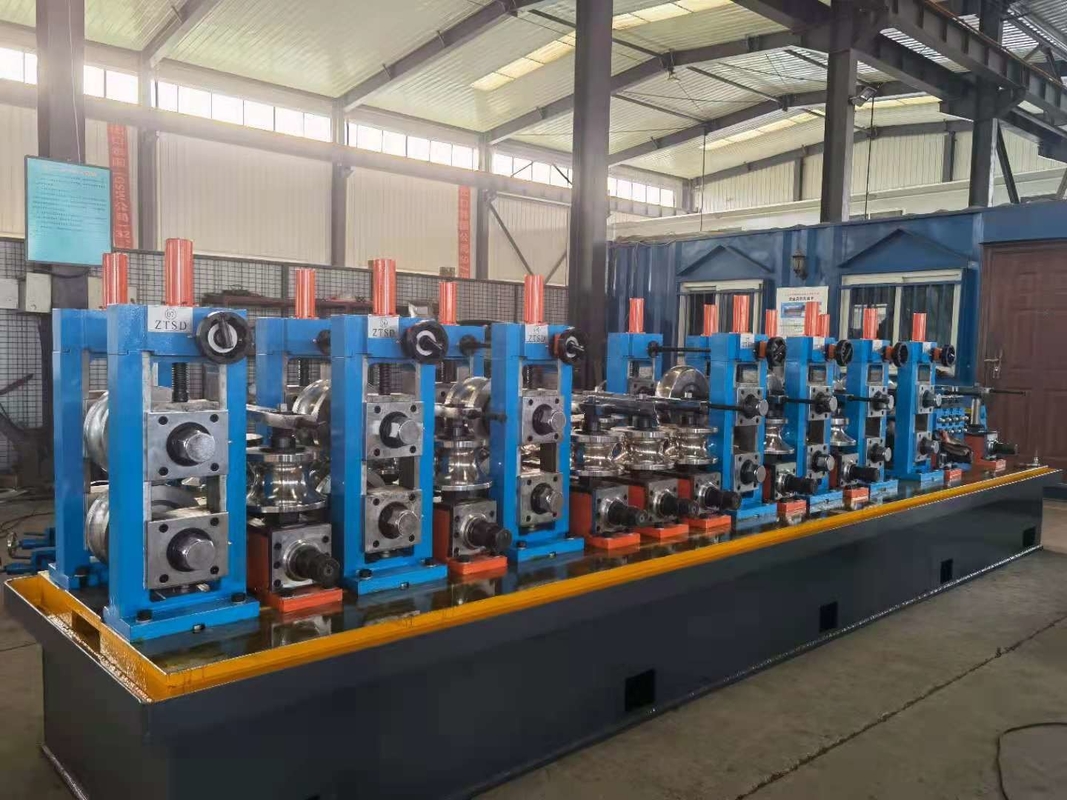

Machine à fabriquer des tubes en acier 12-76mm Soudure haute fréquence 6m/min

Machine à fabriquer des tubes en acier 12-76mm Soudure haute fréquence 6m/min

Détails du produit:
Lieu d'origine: Hebei
Nom de marque: Tengtian
Certification: CE, ISO9001, BV
Numéro de modèle: i50
Des informations détaillées
Lieu d'origine:
Hebei
Nom de marque:
Tengtian
Certification:
CE, ISO9001, BV
Numéro de modèle:
i50
Uncoiler:
Découler à sens unique
La bande d'acier peut charger:
3T
gamme de taille de tuyau:
φ12-φ76 mm
Épaisseur:
0,5-2 mm
Max. Vitesse de production:
0 à 6 m/min
Longueur de coupe fixe:
6-8m
Garantie:
D'un an
Type de soudage:
Soudage à haute fréquence
Mettre en évidence:

High Light

Mettre en évidence:

machine de fabrication de tubes en acier cnc

,

machine de fabrication de tubes en acier puissante

,

puissante machine de fabrication de tuyaux en acier

Informations commerciales
Quantité de commande min:
1 ensemble
Prix:
$100000 to $1 million
Détails d'emballage:
Emballage imperméable et navigable d'exportation.
Délai de livraison:
60 jours de travail
Conditions de paiement:
L / C, T / T
Capacité d'approvisionnement:
50 ensembles/année
Description du produit
Centre d'usinage CNC puissant pour machine à fabriquer des tubes en acier 6m/min
Spécifications clés
Attribut Valeur
Dérouleur Dérouleur unidirectionnel
Capacité de la bande d'acier 3T
Plage de tailles de tubes φ12-φ76mm
Épaisseur 0.5-2mm
Vitesse de production maximale 0-6m/min
Longueur de coupe fixe 6-8m
Garantie Un an
Type de soudure Soudure haute fréquence
Contenu du colis
Modèle Unité Qté Spécifications
Machine à fabriquer des tubes TTSS-I50 ensemble 1
  • Diamètre: Ф12-76mm
  • Épaisseur: 0.5-2.0mm
  • Vitesse: 0-6m/min
  • Moteur à double entraînement: Siemens
  • Moteur principal: Avant 11kw, Arrière 7.5kw
  • Onduleur: Marque DaYuan
  • MCB: Marque Schneider
  • Système de meulage automatique
  • Coupe à la scie métallique
  • Support plus solide
Soudeur à l'argon ensemble 1
  • Capacité: Moins de 2.0mm
  • 500A
Jeux de rouleaux Ф12.7mm ensemble 1
  • Matériau: Cr12MoV
  • 54pcs
Jeux de rouleaux Ф19.05mm ensemble 1
  • Matériau: Cr12MoV
  • 54pcs
Jeux de rouleaux Ф25.4mm ensemble 1
  • Matériau: Cr12MoV
  • 54pcs
Jeux de rouleaux Ф32mm ensemble 1
  • Matériau: Cr12MoV
  • 54pcs
Jeux de rouleaux Ф38.1mm ensemble 1
  • Matériau: Cr12MoV
  • 54pcs
Jeux de rouleaux Ф50.8mm ensemble 1
  • Matériau: Cr12MoV
  • 54pcs
Jeux de rouleaux Ф62mm ensemble 1
  • Matériau: Cr12MoV
  • 54pcs
Jeux de rouleaux Ф76mm ensemble 1
  • Matériau: Cr12MoV
  • 54pcs
Composants de la machine
Dérouleur
  • Dérouleur unidirectionnel
  • Capacité de la bande d'acier: 3T
  • Mandrin d'expansion manuel
  • Largeur maximale de la bobine: 250mm
  • OD de bobine max: 1,800mm
  • ID de bobine: 350-510mm

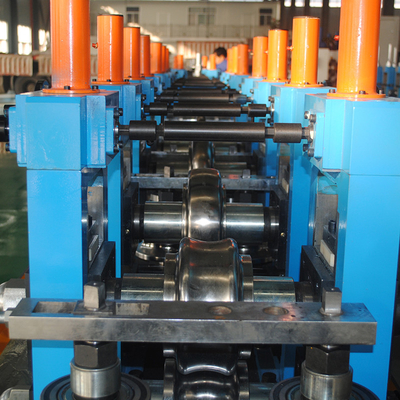

Unité de formage
  • Support de guidage: 1 ensemble
  • Supports horizontaux: 7 ensembles (Matériau: HT200)
  • Supports verticaux: 7 ensembles (Matériau: HT200)
  • Arbre horizontal O.D.: Ф50mm
  • Arbre vertical O.D.: Ф30mm
  • Boîte de réduction à rapport fixe: 1 ensemble
  • Bâti de machine: 1 ensemble
  • Système de liaison d'arbre d'entraînement universel: 1 ensemble
  • Moteur d'entraînement Siemens: 1 ensemble
  • Rouleau de serrage d'arbre vertical: 5 pièces
Système de soudage
  • Supports verticaux: 2 ensembles (Matériau: HT200)
  • Soudure TIG: 1 ensemble
  • Épaisseur de soudure inférieure à 2.0mm
Système de meulage extérieur automatique
  • Têtes de meulage: 3 ensembles (2 perspectives linéaires, 1 perspective biseautée)
  • Moteurs de meulage: 3 ensembles
  • Bâti de machine: 1 ensemble
  • Supports verticaux: 2 ensembles
  • Système de refroidissement: 1 ensemble
  • Tuyau de cycle d'eau: 1 ensemble
Section de calibrage et de redressage
  • Supports horizontaux: 4 ensembles (Matériau: HT200)
  • Supports verticaux: 4 ensembles (Matériau: HT200)
  • Tête de Turks: 1 ensemble (Arbre O.D.: 30mm)
Système d'entraînement
  • Système d'entraînement de la boîte de réduction à rapport fixe: 1 ensemble
  • Bâti de machine: 1 ensemble
  • Système de liaison d'arbre d'entraînement universel: 1 ensemble
  • Moteur d'entraînement Siemens: 1 ensemble
Système de coupe
  • Système d'alimentation automatique et de coupe à la scie circulaire: 1 ensemble
  • Système de contrôle: 1 ensemble
  • Tête de coupe à la scie circulaire: 1 ensemble
  • Chariot de coupe: 1 ensemble
  • Unité de coupe en boîte: 1 ensemble
  • Bâti de machine: 1 ensemble
  • Compteur de tuyaux: 1 ensemble
Table de sortie
  • Table de sortie automatique: 1 ensemble
  • Cylindre: 1 pc
  • Interrupteur de formation: 1 pc
Système de contrôle électrique
  • Système de contrôle électrique pour la machine à tubes: 1 ensemble
  • Bouton d'arrêt
Paramètres techniques pour les moules à rouleaux
  • Matériau: Cr12MoV
  • Rigidité: ≥HRC60-63
  • Usiné CNC
  • Processus de fabrication:
    • Forge
    • Scie
    • Processus de machine régulier
    • Perceuse
    • CNC
    • Meulage
    • Trempe
    • Processus de meulage intérieur et extérieur
