Proposition technique et devis Pour
HG 2,5 ̊ Machine de préparation avant
Je suis...Résumé
2.5Je ne sais pas.Inclut le découler, la tête droite et la machine de nivellement à pincement, la cisailleuse et le soudeur, l'accumulateur en spirale.
II. Le secteur privéLes produits de base Les conditions:
2.1Pièces en acier spécifications
2.11 Tubes rondes: φ25·φ63,5 mm Épaisseur:1 à 3 mm
2.12 Pipe carrée: 20X20-50X50 mm Épaisseur: 1-3 mm
2.2La bande acier
2.2.1 Largeur de bande d'acier: 70 mm-200 mm Épaisseur de bande d'acier: 1-3 mm
2.2.2 bobines galvanisées et HRC: δb≤500Mpa σs≤355MPa
2.2.3 bobine de bande d'acier: diamètre intérieur: Φ508 mm (confirmation finale du client)
Diamètre extérieur: Φ1000mm-2000mm (confirmation finale du client)
2.2.4 Poids des bandes d'acier: max. 4,0 T
2.3 Capacité électrique installée: environ 650 kW Apport d'alimentation: 380 V, 60 Hz (confirmation finale du client)
III. Les États membresLa composition de l'équipement et les principaux paramètres de la Unité:
- Le double. Conus Décapsuleur
Cet équipement dispose d'un double serrage à cône. L'ouvre-tête est équipé d'un rouleau de presse.Puis appuyez sur le rouleau de l' ouvre-bouteille se déplace vers le bas pour resserrer la bobine d'acierLorsque la tête de la bobine d'acier tourne vers la pellicule, la tête de la pellicule d'acier tourne vers la pellicule, et la tête de la pellicule d'acier tourne vers la pellicule.
Diamètre intérieur de la bande d'acier: Φ 508 mm (l'acheteur fournit finalement)
Diamètre extérieur de la bande d'acier:Φ max=2000mm
Largeur de bande d'acier: 70 mm à 200 mm
Épaisseur de l'acier de bande: 1-3 mm
Le poids maximal de la bande d'acier: 4,0 tonnes
Expansion hydraulique
Brèche pneumatique
2.Tête droite et pincement de la machine de nivellement
Cette unité est principalement utilisée pour conduire la nouvelle tête d'alimentation en acier de la bobine dans l'unité de l'aplatisseur après que l'unité de décoiling ait introduit la bobine dans le lieu de travail.
puissance du moteur à tête droite: AC1.5KW
pression de traitement:7Mpa
L'unité de nivellement avec 2 pinces à rouleaux et 5 rouleaux de nivellement.
le diamètre du rouleau de pincement:Ф140mm
diamètre du rouleau de nivellement:Ф110mm
moteur de pincement et de nivellement:15kw
3.Cisaillementet Soudeuse
Fonction:
Il est utilisé pour couper parallèlement la queue de la bande d'acier, qui vient d'entrer dans l'accumulateur, et la tête de la bande qui sort du découler, puis les souder ensemble.
Structure du bâtiment
Coupe hydraulique et soudage manuel Largeur de bande d'acier: 70 mm-200 mm
Épaisseur de l'acier de bande: 1-3 mm
Mode de centralisation: manuel

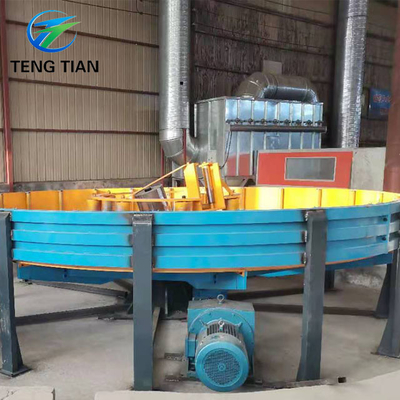

4.Saccumulateur de piral
|
|
- Cette unité est principalement comprise dans le dispositif de pressage et de transport de matériaux, l'assemblage de l'accumulateur, l'unité de transport de matériaux, l'unité de contrôle électrique.
- Il comprend principalement le châssis, le moteur électrique, l'unité de freinage, l'essieu de puissance de transfert de direction de rotation de la vitesse de réduction, le rouleau de pressage et de transport, le système d'air sous pression du rouleau de guidage, l'unité de vitesse inspectée;Il peut fournir la bande d'acier à l'accumulateur et les temps moyens, il va transférer les informations de vitesse de transport au système de contrôle électrique, lorsque nous demandons arrêt de transporter le matériau à cette unité, il va arrêter le roulement au moteur électrique et press& transporter le roulement de matériau par la rupture,et pourrait également régler la vitesse de transporter le moteur électrique et l'unité de transporter la vitesse du matériau.
- Ensemble de cadre de l'accumulateur: comprend le moteur électrique, le cadre, le rouleau de cercle intérieur, le rouleau de cercle extérieur et le rouleau sous pression.Il peut être utilisé pour stocker la bande d'acier de l'unité de pressage et de transport et il pourrait être tiré du rouleau de matériau d'envoi du centre.
- Dispositif de sortie du matériau: inclure cadre, rouleaux de direction de guidage, rouleaux de sortie de guidage de haute ou basse position.Il peut transporter la bande d'acier pour façonner le système et envoyer l'information de vitesse de transport du matériau au dispositif de commande électrique
|
| style de travail: |
changement de cercle |
vitesse de déplacement du matériau transporté |
Vmax = 240 m/min |
| avantage: |
Plus de matériel
Pas de grève.
|
Forme de pincement |
Pneumatique
6Mpa
|
| épaisseur de la bobine en acier |
1 à 3 mm |
Diamètre |
4m |
| largeur |
70 à 200 mm |
|
|
| puissance du moteur électrique de la presse et de la charge |
C.C. 22 kW |
| le moteur électrique du cadre de l'accumulateur |
37 kW de courant alternatif |
|
