Proposition technique Pour
HG 5 Machine de préparation avant

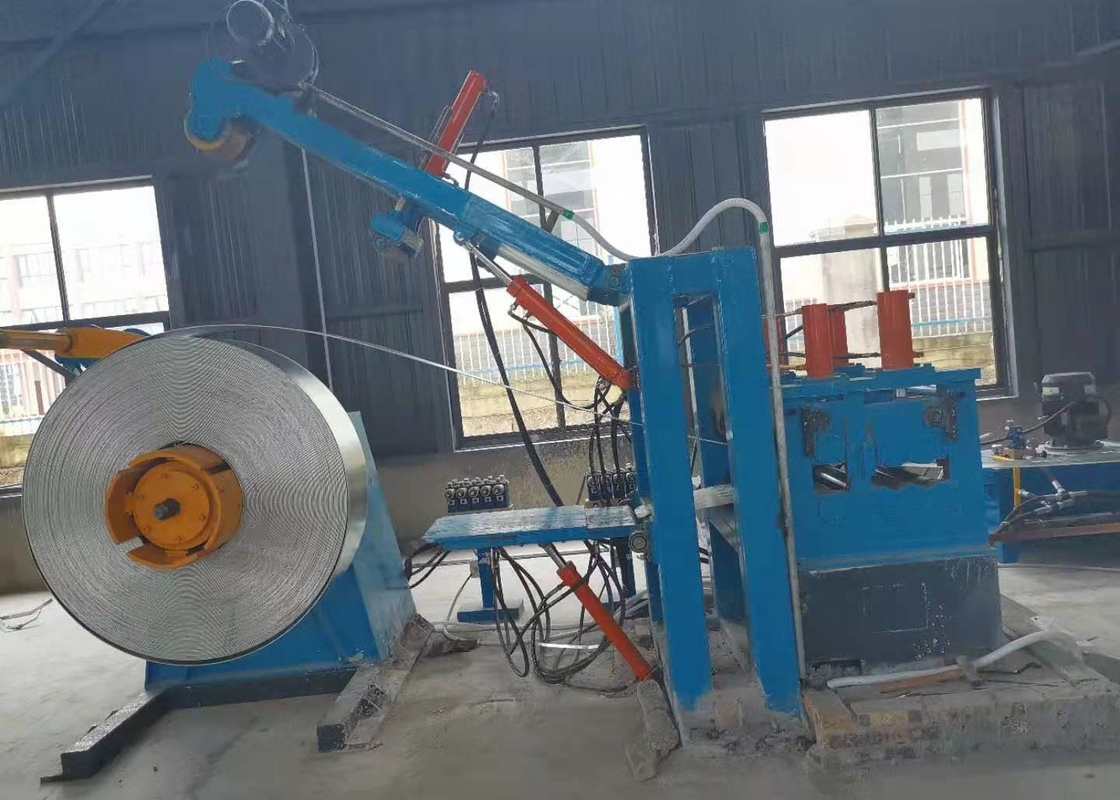

1. double cône hydrauliqueDécapsuleur
Le découler est de structure à double cône, composé de deux parties principales: le corps principal et la base fixe, le corps principal est équipé d'un système pneumatique pour satisfaire aux besoins de l'expansion,contraction et freinage des mandrels.expansion hydraulique et conduite pneumatique
| diamètre de la bobine |
Φ2000 à 2200 mm |
| diamètre intérieur de la bobine |
Φ480 à 610 mm |
| largeur de bande |
200 à 400 mm |
| largeur de bande |
1 à 5 mm |
| poids de la bande |
Max. 10,0 T |
| type d'extension |
structure de bloc coulissant hydraulique
|
| une pause |
Tracteur pneumatique, 2 pièces de disque cassé
|
- machine de levage à tête droite et à pincement
Cette unité est principalement utilisée pour conduire la nouvelle tête d'alimentation en acier de la bobine dans l'unité de l'aplatisseur après que l'unité de décoiling ait introduit la bobine dans le lieu de travail.
puissance du moteur à tête droite: AC1.5KW
pression de traitement:7Mpa

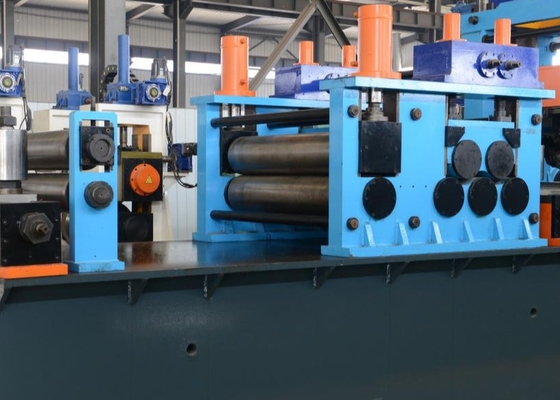

L'unité de nivellement avec 2 pinces à rouleaux et 5 rouleaux de nivellement.
le diamètre du rouleau de pincement:Ф180mm
diamètre du rouleau de nivellement:Ф120mm
moteur de pincement et de nivellement:15kw
3) cisaillement hydraulique et soudeur manuel
Cisailleuses et soudeusesest utilisé pour couper les extrémités irrégulières des bandes et ensuite connecter les bandes par soudage.
| largeur de cisaillement |
200 à 400 mm |
| épaisseur de soudage |
1 à 5 mm |
| type de cisaillement |
coupe hydraulique |
| Mode de compression |
hydraulique |
| type de soudage |
Automobile |
| matériau de la lame |
H13 |
| pression hydraulique |
10 MPA |
| pression de l'air |
0.5 MPa |
| cycle de travail |
Max.300 secondes |
4) accumulateur en spirale
Cette unité est principalement comprise dans le dispositif de pressage et de transport de matériaux, l'assemblage de l'accumulateur, l'unité de transport de matériaux, l'unité de contrôle électrique.
dispositif d'alimentation
Il comprend principalement le châssis, le moteur électrique, l'unité de freinage, l'essieu de puissance de transfert de direction de rotation de la vitesse de réduction, le rouleau de pressage et de transport, le système d'air sous pression du rouleau de guidage, l'unité de vitesse inspectée;Il peut fournir la bande d'acier à l'accumulateur et les temps moyens, il va transférer les informations de vitesse de transport au système de contrôle électrique, lorsque nous demandons arrêt de transporter le matériau à cette unité, il va arrêter le roulement au moteur électrique et press& transporter le roulement de matériau par la rupture,et pourrait également régler la vitesse de transporter le moteur électrique et l'unité de transporter la vitesse du matériau.
Ensemble de cadre de l'accumulateur: comprend le moteur électrique, le cadre, le rouleau de cercle intérieur, le rouleau de cercle extérieur et le rouleau sous pression.Il peut être utilisé pour stocker la bande d'acier de l'unité de pressage et de transport et il pourrait être tiré du rouleau de matériau d'envoi du centre.
Dispositif de sortie du matériau: inclure cadre, rouleaux de direction de guidage, rouleaux de sortie de guidage de haute ou basse position.Il peut transporter la bande d'acier pour façonner le système et envoyer l'information de vitesse de transport du matériau au dispositif de commande électrique.
style de travail: cercle fixe
diamètre:5.0M
Avantages: stockage de plus de matériau, pas de frappe sur la surface en acier
épaisseur de bobine en acier:1-5 mm;
largeur:200-400 mm
la vitesse de déplacement du matériau de transport:Vmax=120m/min
puissance du moteur électrique direct de la presse et de la charge: 30 kW
le moteur électrique du châssis de l'accumulateur: 55 kW
