La ligne de production de tuyaux soudés à haute fréquence HG127 est conçue pour produire des tuyaux ronds soudés de F40 ‰ 127 mm de diamètre et 1,5 ‰ 4.5 mm d'épaisseur de paroi ainsi que 40×40--100×100 mm de tuyaux carrés d'épaisseur de 1.5-4.5 mm et des tuyaux déformés de taille correspondante. En adoptant une conception de passage par roulement, la chaîne de production peut fabriquer des tuyaux en acier soudés avec un traitement de bonne qualité et un assemblage de haute précision.
- Principaux paramètres et spécifications:
- Matériel Les spécifications:
Conforme à la norme YB189-64
Matériel : Acier à faible teneur en carbone et acier à faible teneur en alliages pour les constructions
Propriétés mécaniques: σb≤520Mpa,σs≤365Mpa
largeur de bande: 160 ∼ 400 mm
épaisseur de bande:1.5 ∙ 4.5 mm
径Diamètre intérieur des bobines:φ508φ610mm
Diamètre extérieur des bobines:φ1500φ2000mm
Poids de la bobine: ≤ 10,0 T
- Spécification des tuyaux soudés
- Diamètre du tuyau rond: φ40 φ127 mm
Taille du tuyau carré: 40 × 40 × 100 × 100 mm
- Épaisseur de tuyau ronde:1.5 ∙ 4.5 mm
Épaisseur du tuyau carré:1.5- 4,5 mm
- Longueur du tuyau de finition: 4 ∼ 12 m
- Précision de coupe: ± 1,5 mm
- Vitesse de formage: 75X45 80m/min; 100X100 60m/min
- L'approvisionnement en électricité, eau et air
| 1 |
Le pouvoir |
Volume de puissance de la ligne |
Approximativement 900 kW |
| Source d'énergie |
380V/60Hz/3phases |
| 2 |
Circulation de l'eau de refroidissement
|
Débit |
20 T/h 30 T/h |
| Volume du groupe |
30m3 |
| 3 |
Air comprimé
|
Débit |
5 m3/min |
| Pression |
5 ‰ 11 kg/cm2 |
- Les ateliers nécessitent:
6 m de large, 100 m de long, au moins 5 m de haut depuis les rails du plafond au sol.
Chargement de bobine → Décodage →Coupe et soudage →Accumulateur en spirale horizontale →Formation, soudage HF, dégraissage, refroidissement, dimensionnement, redressement →sage à couper →Emballage → Entreposage
- Paramètres principaux de chaque unité.
- à double cône hydrauliqueDécapsuleur
Le découler est de structure d'un cône. Il comporte deux parties principales: le corps principal et la base fixe.contraction et freinage des mandrels.expansion hydraulique et conduite pneumatique
| diamètre de la bobine |
Φ1600 à 2000 mm |
| diamètre intérieur de la bobine |
Φ508 à 610 mm |
| largeur de bande |
160 à 400 mm |
| largeur de bande |
10,5-4,5 mm |
| poids de la bande |
Maximum de 7,0 T |
| type d'extension |
structure de bloc coulissant hydraulique
|
| une pause |
Tracteur pneumatique, 2 pièces de disque cassé
|
| matériau de mandrin |
40Cr,HB220 à 260 |
| centre plus haut |
Pour les véhicules à moteur |
- machine de levage à tête droite et à pincement
Cette unité est principalement utilisée pour conduire la nouvelle tête d'alimentation en acier de la bobine vers l'unité de l'aplatissement.
puissance du moteur à tête droite: AC1.5KW
pression de traitement:7Mpa
L'unité de nivellement avec 2 pinces à rouleaux et 5 rouleaux de nivellement.
le diamètre du rouleau de pincement:Ф180mm
diamètre du rouleau de nivellement:Ф120mm
moteur de pincement et de nivellement:15kw
- machines à cisaillir et souder automatiques
Cisailleuses et soudeusesest utilisé pour couper les extrémités irrégulières des bandes, puis les relier par soudage.
| largeur de cisaillement |
160 à 400 mm |
| épaisseur de soudage |
10,5-4,5 mm |
| type de cisaillement |
coupe hydraulique |
| Mode de compression |
hydraulique |
| voie de soudage |
soudeur à CO2TIG |
| type de soudage |
soudage automatique |
| matériau de la lame |
H13 |
| pression hydraulique |
10 MPA |
| pression de l'air |
0.5 MPa |
| cycle de travail |
Max.300 secondes |
Cette unité est principalement comprise dans le dispositif de pressage et de transport de matériaux, l'assemblage de l'accumulateur, l'unité de transport de matériaux, l'unité de contrôle électrique.
Dispositif d'alimentation
Il comprend principalement le châssis, le moteur électrique, l'unité de freinage, l'essieu de puissance de transfert de direction de rotation de la vitesse de réduction, le rouleau de pressage et de transport, le système d'air sous pression du rouleau de guidage, l'unité de vitesse inspectée;Il peut fournir la bande d'acier à l'accumulateur et les temps moyens, il va transférer les informations de vitesse de transport au système de contrôle électrique, lorsque nous demandons arrêt de transporter le matériau à cette unité, il va arrêter le roulement au moteur électrique et press& transporter le roulement de matériau par la rupture,et pourrait également régler la vitesse de transporter le moteur électrique et l'unité de transporter la vitesse du matériau.
Ensemble de cadre de l'accumulateur: comprend le moteur électrique, le cadre, le rouleau de cercle intérieur, le rouleau de cercle extérieur et le rouleau sous pression.Il peut être utilisé pour stocker la bande d'acier de l'unité de pressage et de transport et il pourrait être tiré du rouleau de matériau d'envoi du centre.
Dispositif de sortie du matériau: inclure cadre, rouleaux de direction de guidage, rouleaux de sortie de guidage de haute ou basse position.Il peut transporter la bande d'acier pour façonner le système et envoyer l'information de vitesse de transport du matériau au dispositif de commande électrique.
paramètres techniques
style de travail:cercle fixe
diamètre:5.0M
Avantages: stockage de plus de matériau, pas de frappe sur la surface de l'acier
épaisseur de bobine en acier:10,5-4,5 mm;
largeur: 160 à 400 mm
la vitesse de déplacement du matériau de transport:Vmax=120m/min
puissance du moteur électrique direct de la presse et de la charge: 30 kW
le moteur électrique du châssis de l'accumulateur: 55 kW

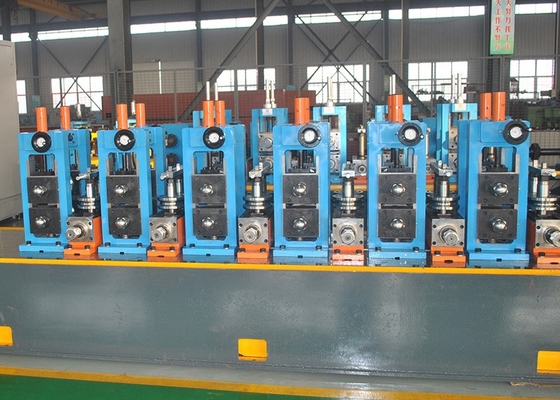

- Moulin de formage et de dimensionnement

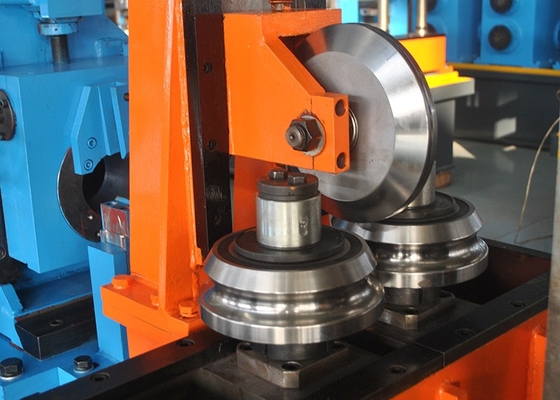

Le moulin de formage et de dimensionnement adopte le principe de formage de type rouleau et le soudage par induction à haute fréquence.La bande est alimentée dans la machine de formage par le dispositif d'alimentation dans le moulin et le rouleau de formage tourner en continu et pressez la bande dans la forme requiseEn raison de la peau et de l'effet apparenté, le courant à haute fréquence est concentré sur le joint de soudage qui est chauffé rapidement et atteint la température de soudage.
une vitesse de formage de 75×45×80m/min; une vitesse de formage de 100×100×60m/min
diamètre du tuyau rond de finition: 40 à 127 mm
épaisseur du tuyau rond de finition:10,5-4,5 mm
taille du tuyau carré de finition: 40*40-100*100 mm
épaisseur du tuyau carré de finition:10,5-4,5 mm
moteur principal: 160 kW+160 kW en courant continu
utilisés pour couper automatiquement le tuyau en longueur avec précision à condition que le tuyau soit continuellement livré à partir du moulin à grande vitesse.
Diamètre du tuyau rond:Φ40-130 mm,épaisseur:1.2-5.0 mm, Q235 ou inférieur à la qualité.
Moteur de conduite22KW(15 SERVO(- Je ne sais pas.)
Moteur d'alimentation:5.5 kW 4.4 SERVO(- Je ne sais pas.)
Moteur de coupe de lames:22KW18.5 Servo(Fabriqué en Chine)
Type d'aliment:Servo alimentation à plusieurs sections,
vitesse maximale 60 m/min
outil de pince: groupe 3;
Puissance à étroite:hydraulique
Chaîne de traction:acier
couteau:Acier ou alliage à vitesse élevée,journée550 mm;
modèle de réducteur de coupe:150
longueur du support:4.5 mètres
démence:56Le numéro de téléphone:8Le numéro de téléphone:4Pour les pièces détachées
Après avoir coupé, le tuyau de finition en cours d'exécution sur la table de transport, puis utiliser l'unité automatique pour le transformer en bureau d'empilement
