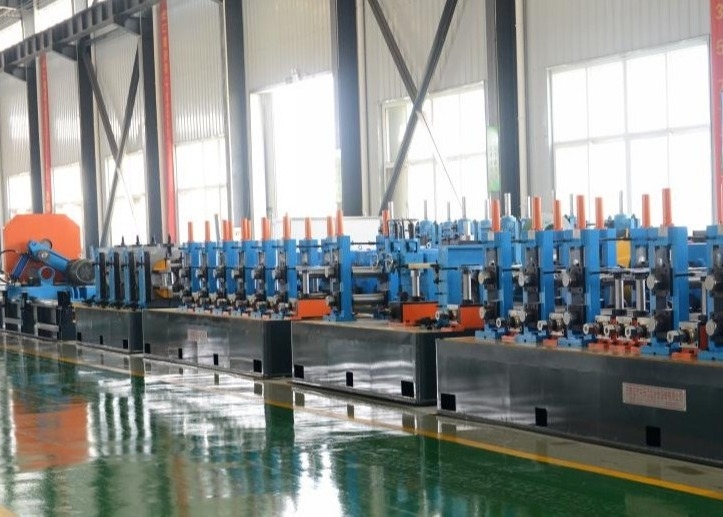

Hg50*2,5 Hf soudé à l'aide d'un moulin à tubes à rouleaux

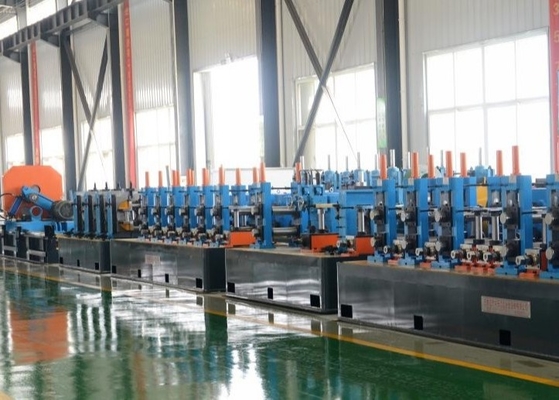

Image Grand : Hg50*2,5 Hf soudé à l'aide d'un moulin à tubes à rouleaux

Détails sur le produit:

Lieu d'origine:	Hebei
Nom de marque:	TengTian
Certification:	CE, ISO9001, BV
Numéro de modèle:	HG50

Conditions de paiement et expédition:

Quantité de commande min:	1 ensemble
Prix:	Negotiate
Détails d'emballage:	Emballage imperméable et navigable d'exportation.
Délai de livraison:	60 jours de travail
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	50 ensembles/année

Contact

Description de produit détaillée

Nom du produit:	Le moulin à tuyaux soudés à haute fréquence Hg50*2.5	Épaisseur de la bobine:	0.5-2.5mm
Largeur de la bobine:	12.7-50mm	Diamètre intérieur:	φ508 φ610 mm
Diamètre extérieur:	φ1300 φ1760 mm	Vitesse:	Maximum de 80 m/min
Garantie:	Un an	Matériel:	HRC à faible teneur en carbone
mots clés:	Usine de tubes soudés à haute fréquence
Mettre en évidence:	Moulin à tubes soudés de 50 mm HF , 2.5 mm hf soudé à la tubulure , Fabrication de tubes soudés à rouleaux

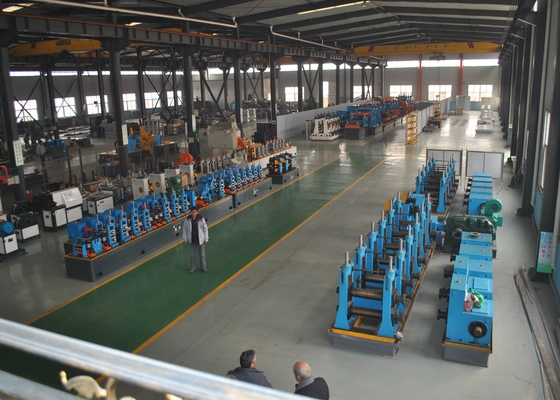

Ligne de production de tubes soudés à haute fréquence HG 50

I. Introduction générale à la machine

Il est conçu pour la fabrication de tubes en acier soudés, y compris les tubes ronds, les tubes carrés et les tubes déformés.

En adoptant une conception de passage en rouleau, la ligne de production peut fabriquer des tuyaux en acier soudés avec un usinage de bonne qualité et un assemblage de haute précision.

Pipe ronde:φ 12,7-50 mm

Épaisseur:00,5-2,5 mm

II. Les produitsPrincipaux paramètres et spécifications:

Les États membresMatériel Les spécifications:
La norme	Le nombre total d'émissions de dioxyde de carbone est estimé en fonction du niveau de dioxyde de carbone.
Matériel	Aciers à faible teneur en carbone et aciers à faible teneur en alliages
Propriétés mécaniques	Sb≤520Mpa,σs≤365MPa
Largeur de bande	39 à 160 mm
Épaisseur de bande:	00,5-2,5 mm
Diamètre intérieur des bobines	Φ508 mm
Diamètre extérieur des bobines	Φ1300 φ1760 mm
Poids de la bobine	≤ 5 T
(2) LesSpécification du tuyau
Diamètre du tuyau	Pipe ronde:φ 12,7-50 mm Épaisseur:00,5-2,5 mm
Longueur	6m
Précision de coupe de tuyaux	0 à 6 mm
Vitesse de formation	Maximum de 80 m/min (taille et épaisseur maximales ne peuvent pas atteindre la vitesse maximale)
3) L'acheteur doit s'approvisionner
Le magasin de travail	60x6m, H>5m ((gresse au sol)
Le pouvoir	Approximativement 450 kW 380V/50Hz/3phases
Circulation de refroidissement de l'eau (tout le système)	Débit: 20 T/h 30 T/h Volume de la piscine: 30 m3
Air comprimé (ensemble du système)	Débit: 5 m3/min Pression: 5 à 7 kg/cm2
Les câbles	Tout le câble à l'extérieur de ma machine, vous l'achetez après réparation.

III. Les États membresParamètres et spécifications de chaque machine:

(1) Décoiler

Le double.des mandrines d'expansion et en porte-avions

1.doubleles mandrines d'expansion et en porte-à-faux.

2Il comporte deux parties principales: le corps principal et la base fixe.

3. équipé d'un système pneumatique pour satisfaire les besoins d'expansion, de contraction et de freinage des mandrels.

4Le mandrin se compose de quatre lignes de barres qui peuvent se déplacer radicalement en même temps.

5Les liaisons à quatre barres en deux groupes sont fixées sur deux arbres respectivement.

OD de la bobine	Φ1300 à 1760 mm
Identifiant de la bobine	Φ508 mm
Largeur de la bande	39 à 160 mm
Épaisseur de bande	00,5-2,5 mm
Poids de la bande	Maximum de 5,0 T
Type d'extension	hydraulique
Une pause	Conduite pneumatique
Retourner	manuel

(2) Cisailleuse et soudeuse

Fonction:

Il est utilisé pour couper parallèlement la queue de la bande d'acier, qui vient d'entrer dans l'accumulateur, et la tête de la bande qui sort du découler, puis les souder ensemble.

Structure du bâtiment

Épaisseur de l'acier de bande: 39 mm-160 mm Épaisseur de l'acier de bande: 0,5-2,5 mm Méthode de centralisation: manuelle

(3) Accumulateur en spirale

Cette unité est principalement comprise dans le dispositif de pressage et de transport de matériaux, l'assemblage de l'accumulateur, l'unité de transport de matériaux, l'unité de contrôle électrique.
Il comprend principalement le châssis, le moteur électrique, l'unité de freinage, l'essieu de puissance de transfert de direction de rotation de la vitesse de réduction, le rouleau de pressage et de transport, le système d'air sous pression du rouleau de guidage, l'unité de vitesse inspectée;Il peut fournir la bande d'acier à l'accumulateur et les temps moyens, il va transférer les informations de vitesse de transport au système de contrôle électrique, lorsque nous demandons arrêt de transporter le matériau à cette unité, il va arrêter le roulement au moteur électrique et press& transporter le roulement de matériau par la rupture,et pourrait également régler la vitesse de transporter le moteur électrique et l'unité de transporter la vitesse du matériau.
Ensemble de cadre de l'accumulateur: comprend le moteur électrique, le cadre, le rouleau de cercle intérieur, le rouleau de cercle extérieur et le rouleau sous pression.Il peut être utilisé pour stocker la bande d'acier de l'unité de pressage et de transport et il pourrait être tiré du rouleau de matériau d'envoi du centre.
Dispositif de sortie du matériau: inclure cadre, rouleaux de direction de guidage, rouleaux de sortie de guidage de haute ou basse position.Il peut transporter la bande d'acier pour façonner le système et envoyer l'information de vitesse de transport du matériau au dispositif de commande électrique

style de travail:	changement de cercle	vitesse de déplacement du matériau transporté	Vmax = 240 m/min
avantage:	Plus de matériel Pas de grève.	Forme de pincement	Pneumatique 6Mpa
épaisseur de la bobine en acier	00,5-2,5 mm	diamètre	4.2m
largeur	39 à 160 mm	zone de stockage	3.5 m2
puissance du moteur électrique de la presse et de la charge			Échangeur de courant 11 kW
le moteur électrique du cadre de l'accumulateur			C.A. 15 kW

(4) Machine de formage et de dimensionnement

Le moulin de formage et de dimensionnement adopte le principe de formage de type rouleau et le soudage par induction à haute fréquence.La bande est alimentée dans la machine de formage par le dispositif d'alimentation dans le moulin et le rouleau de formage tourner en continu et pressez la bande dans la forme requiseEn raison de la peau et de l'effet apparenté, le courant à haute fréquence est concentré sur le joint de soudure qui est rapidement chauffé et atteint la température de soudage.La couture du tube est soudée sous la pression de rouleaux de compressionLe tube soudé fini de la taille requise peut être obtenu après refroidissement, dimensionnement et redressement primaire.

Je forme une surdose de tuyau.	Pipe ronde:φ 12,7-50 mm Épaisseur:00,5-2,5 mm
Vitesse de formage	30 à 80 m/min
Nombre de supports de formage, horizontaux	7
Nombre de supports, verticalement	9
Nombre de supports de dimensionnement, horizontaux	5
Nombre de supports de dimensionnement, verticaux	5
La tête de Turks	2 séries
Diagramme d'arbre et matériau du support de roulement horizontal	Φ60 mm, matériau 40Cr
Diagramme de l'arbre et matériau du support de roulement vertical	Φ35 mm, matériau 40Cr
Coupeuse à gratter	2 séries
Moteur principal	132 kW

(5) Scie à froid

La scie à froid utilisée pour couper avec précision toutes sortes de tubes de cadre automatiquement.cette unité a le bon avantage de dimension précisément, et la machine de transfert le meilleur avantage, donc la capacité rapide et le traitement précis, sans Burr est cet avantage de l'unité.
Taille du tuyau carré	φ 12,7-50 mm
Matériel	Je ne sais pas.
Vitesse	Max. 80 m/min
Longueur de coupe	7m
Précision	± 3 mm
Moteur d'entraînement	Servo moteur de 15 kW (Yaskawa Japon)
Moteur d'alimentation	4Servo moteur de 4 kW (Yaskawa Japon)
Moteur de coupe	Moteur à fréquence variable de 11 kW.
