Principaux paramètres et spécifications:
- Matériel Les spécifications:
| Conforme à la norme YB189-64 |
| Matériel |
Aciers à faible teneur en carbone et aciers à faible teneur en alliages |
| Propriétés mécaniques |
Sb≤380Mpa,σs≤275MPa |
| largeur de bande |
80 ̊ 300 mm |
| épaisseur de bande |
1.0 ¥4.0 mm |
| Identification des bobines |
Φ508 mm |
| Surdose de bobines |
φ1800 mm |
| Poids de la bobine |
≤ 3,5 T |
- Spécification des tuyaux soudés
| Taille du tube carré |
20X20-75X75 mm |
| Taille du tube rectangulaire |
20X25-50X100 mm |
| épaisseur du tuyau |
10,0 à 4,0 mm |
| Longueur du tuyau fini |
6 à 12 m |
| Précision de la longueur de coupe |
± 2 mm |
| Vitesse de formage |
40 à 100 m/min |
- L'approvisionnement en électricité, eau et air
| Le pouvoir |
Volume de puissance de la ligne |
Environ 450 kW |
| Source d'énergie |
480 V/60 Hz/3 phases |
| Circulation de l'eau de refroidissement |
Débit |
20 T/h 30 T/h |
| Volume du groupe |
30m3 |
| Air comprimé |
Débit |
5 m3/min |
| Pression |
5 ‰ 11 kg/cm2 |
| 6m de large, 70m de long, au moins 5m de haut des rails du plafond au sol. |
III. Les États membresParamètres et spécifications de chaque machine:
(1) Décoiler à double cône
|
Le décoiler est constitué de mandrines à expansion simple et en porte-à-faux, composé de deux parties principales: le corps principal et la base fixe.Le corps principal est équipé d'un système manuel pour satisfaire aux besoins d'expansion., contraction et freinage des mandrels
| OD de la bobine |
φ1800 mm |
| Identifiant de la bobine |
Φ508 mm |
| Largeur de la bande |
80 à 300 mm |
| Épaisseur de bande |
10,0 à 4,0 mm |
| Poids de la bande |
Max. 3,5 T |
| Type d'extension |
manuel |
| Une pause |
Conduite pneumatique |
|
(2)Machine à tête droite et machine de nivellement à pincement
|
Structure du bâtiment
Le dispositif à rouleaux à pression supérieure est contrôlé par un cylindre hydraulique et le moteur est activement entraîné, ce qui fait tourner la courroie pendant le dépliage.La lame contrôlée par le cylindre hydraulique est rétractable et oscillable en fonction du diamètre de la bobine d'acier à démonter, et peut s'adapter au retrait de bobines d'acier de différentes tailles.
|
| Départ de la bobine |
Les mesures de sécurité doivent être appliquées en tenant compte de l'état de l'appareil. |
| Largeur de la bobine: |
80 à 300 à 320 mm |
| Moteur de transition à rouleaux pressés |
AC3 Kw ((simens,beide)
|
| La structure |
soudage de profilés |
|
(3)Tieuse et soudeur automatiques
| Le soudeur à cisaillement est une unité importante de l'équipement de la ligne du moulin à tuyaux, et principalement utilisé pour couper la tête d'acier de bande non normale ou le procès,et connecter ensuite la dernière bande d'acier avec la bande suivante pour assurer la poursuite du traitement. |
| Largeur de bande |
80 à 300 mm |
| Épaisseur de soudage |
10,0 à 4,0 mm |
| Type de coupe |
Coupe à l'air |
| Mode de soudage |
Automatique |
| Pression pneumatique |
0.5 MPa |
| Cycle de travail |
Max.300 secondes |
|
(4)Accumulateur en spirale
- Cette machine est utilisée entre la machine de soudage à cisaillement et la machine principale (machine de dimensionnement de forme).La production continue de la machine principale (machine de formage de taille) est assurée dans un délai et suffisamment de bande d'acier est stockée.
- Cette machine est principalement composée d'un rouleau de guidage d'alimentation, d'un dispositif d'alimentation de pinceau, d'un ensemble de corps de boucle, d'un dispositif de décharge et d'un dispositif de commande électrique.
- dispositif d'alimentation: composé principalement d'un châssis, d'un moteur, d'un frein, d'un arbre d'entraînement universel d'un réducteur, d'un rouleau de pincement et d'un système pneumatique de rouleau de guidage.Lorsque l'alimentation doit cesserIl peut arrêter la rotation du moteur et du rouleau d'alimentation de la pince, et la vitesse de rotation et la vitesse d'alimentation du moteur électrique peuvent être réglées par le dispositif de commande électrique.
- Assemblage du corps de la boucle: Il est principalement composé de moteur, de base de machine, de rouleau de circonférence interne, de rouleau de décharge central, de rouleau d'anneau externe et de rouleau à pression, etc.Il peut stocker la bande d'acier envoyé par le dispositif d'alimentation de clip et peut être du centre Le rouleau de décharge est retiré.
- Dispositif de décharge: il est constitué d'un support, d'un groupe de rouleaux de guidage, d'un rouleau de sortie supérieur et inférieur et d'un dispositif de mesure de vitesse.Il peut introduire horizontalement la courroie d'acier stockée dans le corps de la boucle dans l'unité de formage et faire le dispositif.
|
| Épaisseur |
10,0 à 4,0 mm |
Largeur |
80 à 300 mm |
| Avantages |
Matériau de stockage plus
Aucune grève pour dépouiller la surface d'acier
|
Vitesse d'alimentation |
Maximum de 200 m/min |
| Puissance du moteur de transport |
AC 15 kW |
Puissance du moteur de l'accumulateur |
C.C. 22 kW |
| Diamètre de stockage |
4.5 mètres |
|
|
|

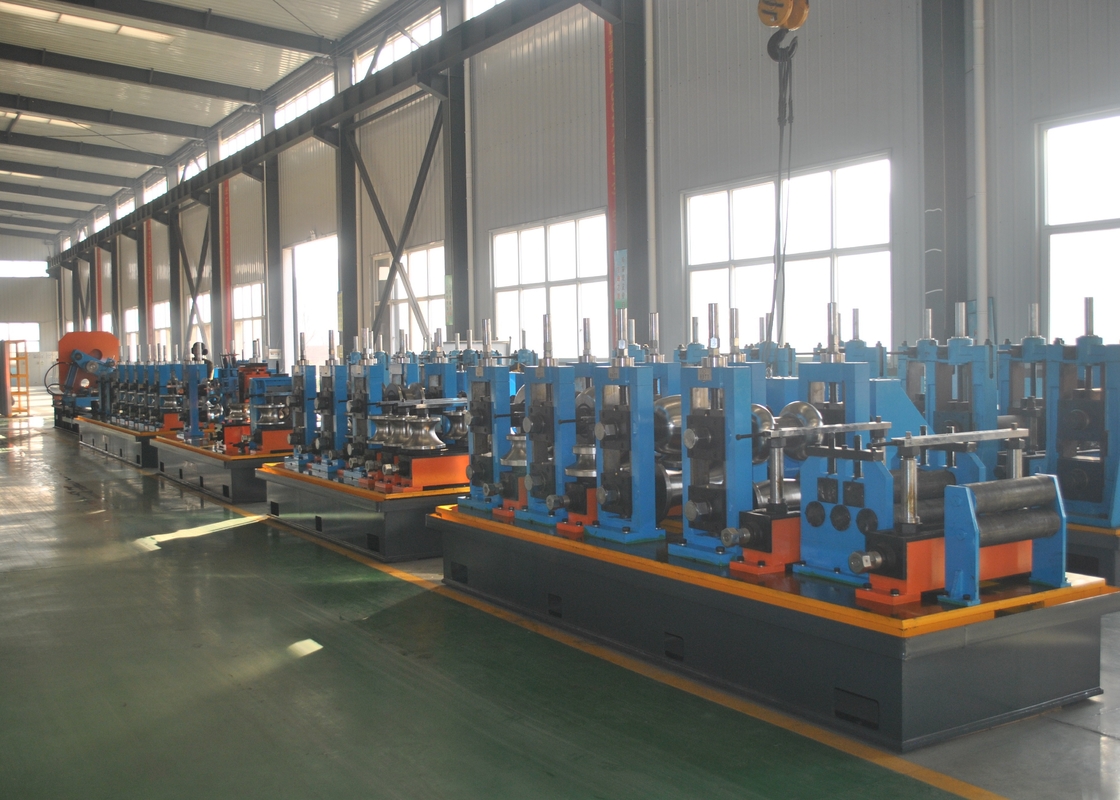

(5) Machine de formage et de dimensionnement
| Partie 1.Pièces de forme |
| |
| La bande d'acier entre dans le support de formage puis dans la pièce de formage en une forme ronde. |
| Caractéristique |
Roule horizontalement vers le haut et vers le bas régler la façon, l'engrenage de vers régler,et peut régler séparément |
| l'arbre inférieur du rouleau de nivellement est actif |
| côté fixe de l'arbre de nivellement avec plaquette de compensation |
|
Paramètres techniques
|
Quantité de supports horizontaux |
6 |
| Diamètre horizontal de l'arbre |
85 mm |
| Matériau de l'arbre horizontal |
42 Crmov |
| vitesse de formation |
40 à 100 m/min |
| moteur |
DC110Kw |
| matériau de support de nivellement |
soudage de plaques d'acier |
| quantité de support vertical |
2 |
| diamètre vertical de l'arbre |
45 mm |
| matériau de l'arbre vertical |
40Cr |
| Résistant universel |
3 |
|
| Partie 2.Guide de couture de soudage et support de rouleau de pressage,coupeuse à perles de soudage |
|
Le rouleau de serrage consiste à serrer le bord du tube qui a été chauffé à la température de soudage, en serrant des rouleaux donnant une certaine pression pour atteindre le but de soudage.
Le coupe-perles de soudage est utilisé pour décaper la couture de soudage et éliminer les taches externes. Il est composé de deux coupeurs pour une utilisation alternée.Les grattoirs peuvent être réglés et ont la fonction de levage rapide par camIl y a deux rouleaux de support sous le support du couteau, afin de supporter le dépassement de l'écrasement, et après le coupe-perles avec un support horizontal pour le polissage.
|
| |
| Couteau à la ferraille |
2 séries |
| Structure du support de rouleau de pressage |
5 rouleaux de pressage |
| diamètre de l'arbre du rouleau de compression |
50 mm |
| diamètre de l'arbre du rouleau de compression |
40Cr |
|
| Partie 3.Unité de refroidissement à l'eau: matériau: soudage de plaques d'acier |
| |
| PARTIE 4. partie de dimensionnement |
| |
| Le tuyau rond après dimensionnement de la partie dans le diamètre et la forme requises |
| Paramètres techniques |
| Quantité de support universel |
4 |
| Diamètre horizontal de l'arbre |
80 mm |
| Matériau de l'arbre horizontal |
42 Crmov |
| moteur |
Moteur à courant continu de 110 kW |
| matériau de support de nivellement |
soudage de plaques d'acier |
| matériau de l'arbre vertical |
40Cr |
| Tête de dinde |
2 séries |
|
| PARTIE 5. boîte de vitesses |
| |
| Quantité de boîtes à engrenages |
13 |
| Matériau de la boîte à engrenages |
soudage de plaques d'acier |
| Matériau des engins |
20CrMnTi |
| Dureté des engrenages |
HRC 58 à 62 |
| Matériau de l'arbre d'engrenage |
40 Cr |
| Dureté de l'arbre d'engrenage |
HRC40 à 45 |
| Quantité de boîtes réductrices |
2 |
|
(6) froid Façade
|
La scie à froid utilisée pour couper avec précision toutes sortes de tubes de cadre automatiquement.cette unité a le bon avantage de dimension précisément, et la machine de transfert le meilleur avantage, donc la capacité rapide et le traitement précis, sans Burr est cet avantage de l'unité.
|
| Taille du tuyau carré |
20x20-75x75 mm |
| Taille du tuyau rectangulaire: |
20x25-50x100 mm |
| Matériel |
Je ne sais pas. |
| Vitesse |
Max. 100 m/min |
| Longueur de coupe |
6 à 12 m |
| Précision |
± 3 mm |
| Moteur d'entraînement |
Servo moteur de 15 kW (Yaskawa Japon) |
| Moteur d'alimentation |
4Servo moteur de 4 kW (Yaskawa Japon) |
| Moteur de coupe |
Moteur à fréquence variable de 11 kW. |
(7) Soudeuse haute fréquence à refroidissement par eau type 200 kW
- Tout dans un modèle
- Type parallèle
Technique Données d'acier inoxydable dans une soudure intégrée
Paramètres de conception
(1) Puissance de sortie nominale: 200 kW
(2) Voltage nominal en courant continu: UdN=235V
(3) Courant continu nominal: 1000 A
(4) Fréquence de sortie: f=350-420 kHz
(5) Efficacité totale: η≈90%
(6) Forme de résonance: résonance composée
(7) Forme de sortie du réservoir: pas de sortie du transformateur de soudage.
(8) Coefficient de déclenchement: 0,5%
(9) Mode de soudage: soudage par induction
(10) Capacité de distribution d'électricité: 260 kVA
(11) Voltage d'entrée: système de câbles à trois phases 380V/50Hz,3phase 4
(12) Courant d'entrée nominal: I=379A
Système de refroidissement d'eau douce (système de refroidissement air-eau)
(1) Pression de l'eau de travail: 0,32 MPa
(2) Débit d'eau de refroidissement: 25 m3
(3) Capacité de refroidissement de référence: 60 kW
(4) Configuration standard (mm): 2200 × 1250 × 2100
Composition de l'acier inoxydable dans une soudure intégrée
Composition du système
Le soudeur tout-en-un à haute fréquence à l'état solide se compose de 5 parties: redresseur à ondes SCR, onduleur à haute fréquence IGBT + régulateur de tension PWM, transformateur à haute fréquence,Module de diode de récupération rapide FRED rectificateur haute fréquence, sortie de l'onduleur E-bridge.Le redresseur + régulation de la tension CA PWM est complété par une carte de circuit.La carte de l'unité de commande PWM est intégrée à la carte principale.Les principales fonctions de la carte de l'unité sont complétées par l'ordinateur à puce unique + système de commande PWML'ajustement de tension et le contrôle de rétroaction sont complétés par la combinaison avec le double régulateur PI en boucle fermée de la carte principale.Contrôle de l'alarme par circuit numérique car le noyau de commande combiné à une réponse rapide du matériel rend l'action de protection sensible.
Le soudeur tout-en-un à haute fréquence à l'état solide adopte le mode de régulation de l'onduleur IGBT à rectification pleine onde et n'a pas besoin du réglage de l'angle de déplacement de phase du SCR.Il présente les avantages d'un facteur de puissance élevé et d'un bon effet d'économie d'énergie, réduisant également la section transversale du câble d'entrée.
Une brève introduction au soudeur HF à l'état solide
Le soudeur HF à l'état solide est conçu pour un travail continu.L'ensemble de l'équipement remplit la fonction de contrôle de liaison de l'équipement et de diagnostic des défauts par système PLCLa statue de travail est observée par un écran LCD.
