I. Principaux paramètres et spécifications
- Matériel Les spécifications:
Conforme à la norme YB189-64
- Matériau: Acier à faible teneur en carbone et acier de construction à faible teneur en alliages
- Propriétés mécaniques: σb≤ 520 Mpa,σs≤ 340 MPa
- Largeur de bande: 100 à 190 mm
- Épaisseur de bande:10,5-4,0 mm
- Diamètre intérieur des bobines:φ480 φ510 mm
- Diamètre extérieur des bobines:φ1000 φ1600 mm
- Poids de la bobine: ≤ 4 T
- Taille du tuyau: φ33,7-φ60,3 mm
- Épaisseur des tuyaux:10,5-4,0 mm
- Longueur de coupe fixe: 46 m
- Précision de coupe des tuyaux: 0 ‰ 3 mm
- Vitesse de formage: 70 m/min
- L'approvisionnement en électricité, eau et air
| 1 |
Le pouvoir |
Volume de puissance de la ligne |
Environ 800 kW |
| Source d'énergie |
380V/50Hz/3phases |
| 2 |
Circulation de l'eau de refroidissement
|
Débit |
30 T/h ¥ 40 T/h |
| Volume du groupe |
60m3 |
| 3 |
Air comprimé
|
Débit |
5 m3/min |
| Pression |
5 à 7 kg/cm2 |
Atelier: largeur 8 m, longueur 100 m, hauteur d'au moins 5 m des rails du plafond au sol.
II. Le secteur privéChargement de bobine →Coupe et soudage → Accumulateur → Forgeage, soudage HF, débrayage, refroidissement, dimensionnement, redressement →STD Sage à couper à froid →Transmission → Emballage → Entreposage
III. Les États membresParamètres de chaque machine
1,Uncouler
Le découlerIl est constitué de deux parties principales: le corps principal et la base fixe.La carrosserie principale est équipée d'un système pneumatique pour satisfaire les besoins d'expansion., la contraction et le freinage des mandrels.
| OD de la bobine |
Φ1000 à 1600 mm |
| Identifiant de la bobine |
Φ480 à 510 mm |
| Largeur de la bande |
100 à 190 mm |
| Épaisseur de bande |
10,5-4,0 mm |
| Poids de la bande |
Max4T |
| Type d'extension |
Augments manuels |
| Une pause |
Conduite pneumatique |
2,Sécoute et soudeurCette machine est utilisée pour couper les extrémités irrégulières des bandes, puis les relier par soudage.
| Largeur de bande |
100 à 190 mm |
| Épaisseur de soudage |
10,5-4,0 mm |
| Type de coupe |
Coupe manuelle |
| Vitesse de soudage |
Pour les véhicules à moteur à combustion |
| Mode de soudage |
Le manuel |
| Cycle de travail |
Max.180 secondes |
1- Je ne sais pas.unité d'accumulation de piral
Cette unité est principalement comprise dans le dispositif de pressage et de transport de matériaux, l'assemblage de l'accumulateur, l'unité de transport de matériaux, l'unité de contrôle électrique.
(1) dispositif de matériel de pressage et de transport: il comprend principalement le châssis, le moteur électrique, l'unité de freinage, l'essieu de puissance de transfert de direction en rotation de la vitesse de réduction, le rouleau de pressage et de transport,système d'air sous pression du rouleau de guidage, unité de vitesse inspectée; elle peut alimenter l'acier de bande à l'accumulateur et les temps moyens, elle transférera l'information de vitesse de transport au système de commande électrique,Quand nous demandons arrêt porter le matériel à cette unité, il arrête le roulement au moteur électrique et presse le roulement du matériau de transport par la pause, et peut également régler la vitesse pour transporter le moteur électrique et la vitesse du matériau de transport de l'unité.
(2) Ensemble du cadre de l'accumulateur: comprenant le moteur électrique, le cadre, le rouleau de cercle intérieur, le rouleau de cercle extérieur et le rouleau sous pression.Il peut être utilisé pour stocker la bande d'acier de l'unité de pressage et de transport et il pourrait être tiré du rouleau de matériau d'envoi du centre.
(3) Dispositif de dégagement de matériau: inclure cadre, rouleaux de direction de guidage, rouleaux de guidage de haute ou basse position.Il peut transporter la bande d'acier pour façonner le système et envoyer l'information de vitesse de transport du matériau au dispositif de commande électrique.
(4) Paramètres techniques:
style de travail: changement de cercle
Avantages:plus de stockage de matériaux, pas de fracas sur la surface en acier.
épaisseur de bobine en acier:4 mm
largeur: 100 à 190 mm
Journée de stockage:5.0m
la vitesse de déplacement du matériau de transport:Vmax=240m/min
Forme de pincement:pneumatique 6Mpa
puissance du moteur électrique de la presse et de la charge:18.5 kW
le moteur électrique du cadre de l'accumulateur:37KW

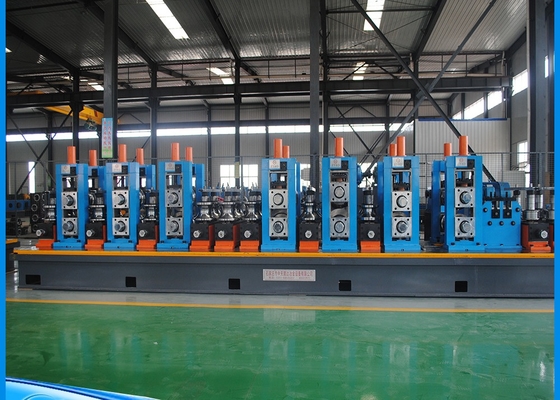

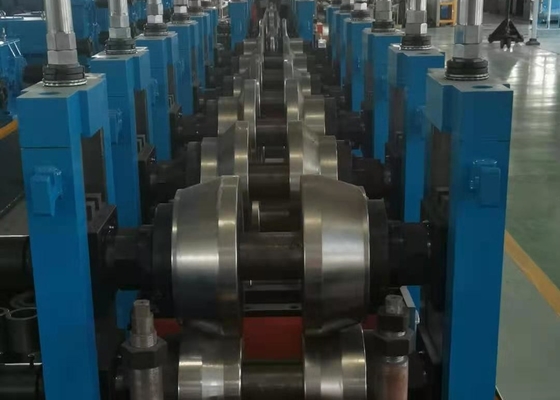

4.Moulin de formage et de dimensionnement
Le moulin de formage et de dimensionnement adopte le principe de formage de type rouleau et le soudage par induction à haute fréquence.La bande est alimentée dans la machine de formage par le dispositif d'alimentation dans le moulin et le rouleau de formage tourner en continu et pressez la bande dans la forme requiseEn raison de la peau et de l'effet apparenté, le courant à haute fréquence est concentré sur le joint de soudure qui est rapidement chauffé et atteint la température de soudage.La couture du tube est soudée sous la pression de rouleaux de compressionLe tube soudé fini de la taille requise peut être obtenu après refroidissement, dimensionnement et redressement primaire.
| Je forme une surdose de tuyau. |
Le tuyau rond est 33.7-60.3mm
|
| Formation de l'épaisseur des parois des tuyaux |
10,5-4,0 mm |
| Vitesse de formage |
20 à 70 m/min |
|
Nombre de supports de formage, horizontaux
|
7 |
|
Nombre de supports, verticalement
|
9 |
|
Nombre de supports de dimensionnement, horizontaux
|
5 |
|
Nombre de supports de dimensionnement, verticaux
|
5 |
| La tête de Turks |
2 ensembles à tête unique
|
| Diagramme d'arbre et matériau du support de roulement horizontal |
Φ90 mm, matériau 40Cr |
|
Diagramme de l'arbre et matériau du support de roulement vertical
|
Φ50, matériau 40Cr |
|
Coupeuse à gratter
|
2 séries |
| Moteur principal |
110 kW+132 kW |
5.scie à froid
|
La scie à froid utilisée pour couper avec précision toutes sortes de tubes de cadre automatiquement.cette unité a le bon avantage de dimension précisément, et la machine de transfert le meilleur avantage, donc la capacité rapide et le traitement précis, sans Burr est cet avantage de l'unité.
|
| Taille du tuyau carré |
Φ33,7 à 60,3 mm |
| Matériel |
Je ne sais pas. |
| Vitesse |
Max.70m/min |
| Longueur de coupe |
7m |
| Précision |
± 3 mm |
| Moteur d'entraînement |
Servo moteur de 15 kW (Yaskawa Japon) |
| Moteur d'alimentation |
4Servo moteur de 4 kW (Yaskawa Japon) |
| Moteur de coupe |
Moteur à fréquence variable de 11 kW. |
6. soudeuse H.F. solide de 300 kW
Paramètres conçus
Puissance nominale: 300 kW Puissance nominale en courant continu: Pd=360 kW
Le débit de courant continu nominal doit être supérieur ou égal à:
Efficacité totale: η≥85% Puissance de sortie: Pout>300 kW
Fréquence conçue: f=300~350kHz Inverteur MOSFET: 120kW×3
Mode de sortie du circuit du réservoir: aucune sortie du transformateur de soudage, résonance secondaire
7Table à rouleaux, banc et machine à emballer
Les tuyaux finis se déroulent le long de la table de roulement et sont automatiquement déplacés sur le banc.
La simple machine d'emballage contient un conteneur et un alignement pneumatique
8.Le rouleau:
Le matériau: Cr12
Le matériau Cr12 a l'avantage de résister à l'abrasion, et les clients peuvent le choisir par vous-même.
Le prix du rouleau est déterminé par son poids, nous pouvons calculer le prix total des rouleaux selon les spécifications du tuyau soudé des clients.
