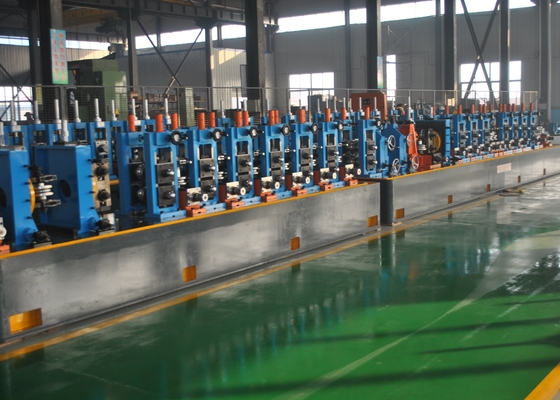

Moulin à tubes soudés à haute fréquence, à tubes carrés, à tubes à haute fréquence 25×25-80×80 mm
Spécifications du produit
| Attribut |
Valeur |
| Épaisseur de la bobine |
1.5 à 5 mm |
| Largeur de la bobine |
80 à 300 mm |
| Diamètre intérieur |
508 mm |
| Diamètre extérieur |
1 800 mm |
| Vitesse |
Maximum de 80 m/min |
| Garantie |
Un an |
| Matériel |
HRC à faible teneur en carbone |
Description du produit
Principaux paramètres et spécifications
Caractéristiques du matériau
- Conforme à la norme YB189-64
- Matériau: Acier à faible teneur en carbone et acier de construction à faible teneur en alliages
- Propriétés mécaniques: σb≤380Mpa, σs≤275Mpa
- Largeur de bande: 100 ̊320 mm
- Épaisseur de la bande: 1,0 à 3,25 mm
- Identification des bobines: Φ508 mm
- O.D des bobines: φ1800 mm
- Poids de la bobine: ≤ 4 T
Spécification des tuyaux soudés
- Le diamètre du tuyau rond: Φ31.8 φ101.6 mm
- Taille du tube carré: 25x25-80x80 mm
- Épaisseur de bande: 1,0 à 3,25 mm
- Longueur du tuyau de finition: 4-6 m
- Précision de la longueur de coupe: ±2 mm
- Vitesse de formage: 20 à 80 m/min
L'approvisionnement en électricité, eau et air
Volume de puissance:Environ 600 kW
Source d'alimentation:480 V/60 Hz/3 phases
Flux d'eau de refroidissement de circulation:20 T/h 30 T/h
Volume du groupe:30 m3
Flux d'air comprimé:5 m3/min
Précipitation:5 ‰ 11 kg/cm2
Exigences relatives à l'atelier
6 m de large, 70 m de long, au moins 5 m de haut depuis les rails du plafond au sol.
Composants et spécifications de la machine
1. Uncoiler hydraulique à cône
Le découler est de structure à double expansion et à cantilever, composé de deux parties principales: le corps principal et la base fixe.Le corps principal est équipé d'un système hydraulique pour satisfaire les besoins d'expansion, la contraction et le freinage des mandrels.
OD de la bobine:φ1800 mm
Identifiant de la bobine:Φ508 mm
Largeur de la bande:100 à 320 mm
Épaisseur de bande:10,0 à 3,25 mm
Poids de la bande:Max. 4,0 T
Type d'extension:hydraulique
Arrêt:Conduite pneumatique
2- Cisailleuse et soudeur automatiques
Le soudeur à cisaillement est une unité importante de l'équipement de la ligne de tuyauterie et est principalement utilisé pour couper la tête ou l'essai de bande d'acier non normale,et connecter ensuite la dernière bande d'acier avec la bande suivante pour assurer la poursuite du traitement.
Largeur de bande:100 à 320 mm
Épaisseur de soudage:10,0 à 3,25 mm
Type de coupe:coupe hydraulique
Mode de soudage:Automatique
Précipitation pneumatique:0.5 MPa
Cycle de travail:Max.300 secondes
3Accumulateur horizontal en spirale
Cette machine est utilisée entre la machine de soudage à cisaillement et la machine principale (machine de dimensionnement de forme).et la bande suivante est préparée à partir de la production continue de la machine principale (machine de dimensionnement de formage) est assurée dans un délai et suffisamment de bande d'acier est stockée.
Cette machine est principalement composée d'un rouleau de guidage d'alimentation, d'un dispositif d'alimentation de pinceau, d'un ensemble de corps de boucle, d'un dispositif de décharge et d'un dispositif de commande électrique.
Épaisseur:10,0 à 3,25 mm
Largeur:100 à 320 mm
L' avantage:Matériau de stockage plus Aucune frappe sur la surface de l'acier
Vitesse d'alimentation:Max. 160 m/min
Puissance du moteur de transport:C.C. 22 kW
Puissance du moteur de l'accumulateur:37 kW de courant alternatif
Diamètre de stockage:5 mètres

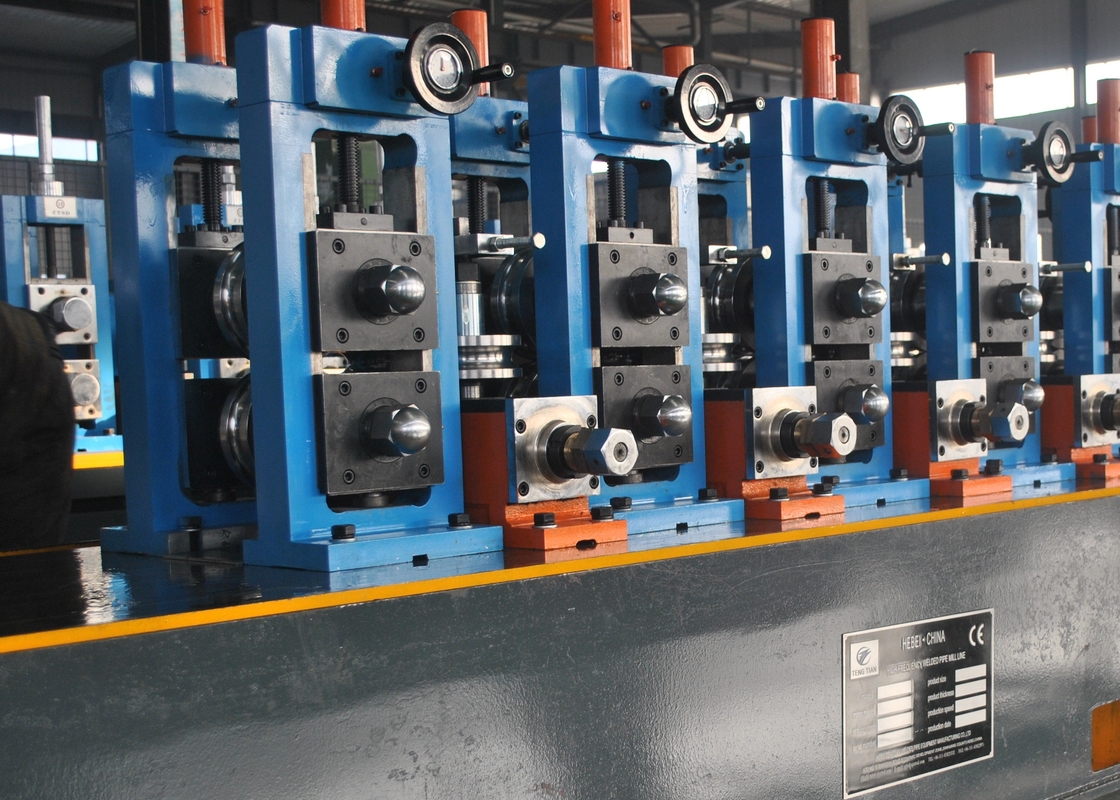

4. Machine de formage et de dimensionnement
Partie constitutive
La bande d'acier entre dans le support de formage puis dans la pièce de formage en forme ronde.
Caractéristique:Roulement horizontal vers le haut et vers le bas régler la façon, l'engrenage de ver régler, et peut régler séparément
L'arbre inférieur du rouleau de nivellement est actif
Partie fixe de l'arbre de nivellement avec plaquette de compensation
Quantité de support horizontal:7
Diamètre de l'arbre horizontal:80 mm
Matériau de l'arbre horizontal:42 Crmov
Vitesse de formage:20 à 60 m/min
Moteur:DC 110 kW
Matériau du support de nivellement:soudage de plaques d'acier
Quantité de support vertical:7
Le diamètre vertical de l'arbre:50 mm
Matériau de l'arbre vertical:40Cr
Guide de couture de soudure et support de rouleau de serrage
Le rouleau de serrage consiste à serrer le bord du tube qui a été chauffé à la température de soudage, en serrant des rouleaux donnant une certaine pression pour atteindre le but du soudage.Le coupeur de perles de soudage est utilisé pour déchiqueter la couture de soudage et éliminer la tache externe.
Un couteau de ferraille:2 séries
Nombre d'échafaudage de rouleaux:2
Diamètre de l'arbre du rouleau de compression:55 mm
Matériau de l'arbre du rouleau de compression:40Cr
Unité de refroidissement par eau
Matériau: soudage de plaques d'acier
Partie de dimensionnement
Le tuyau rond après dimensionnement de la partie dans le diamètre et la forme requises
Quantité de support horizontal:5
Diamètre de l'arbre horizontal:80 mm
Matériau de l'arbre horizontal:42 Crmov
Moteur:C.C. 132 kW
Matériau du support de nivellement:soudage de plaques d'acier
Quantité de support vertical:5
Le diamètre vertical de l'arbre:50 mm
Matériau de l'arbre vertical:40Cr
Tête de dinde:2 séries
Boîte à engrenages
Quantité de boîtes à engrenages:12
Matériau de la carrosserie de la boîte de vitesses:soudage de plaques d'acier
Matériau des engins:20CrMnTi
Dureté des engrenages:HRC 58 à 62
Matériau de l'arbre d'engrenage:40 Cr
Dureté de l'arbre d'engrenage:HRC40 à 45
Quantité de boîte de réduction:2
5Avec une scie à froid.
La scie à froid utilisée pour couper avec précision toutes sortes de tubes de cadre automatiquement.cette unité a le bon avantage de dimension précisément, et la machine de transfert le meilleur avantage, donc la capacité rapide et le traitement précis, sans Burr est cet avantage de l'unité.
Taille du tuyau:Pipe ronde: φ31,8-φ101,6 mm d'épaisseur:1.0-3.25 mm tuyau carré: épaisseur 25x25-80x80 mm:10,0 à 3,0 mm
Matériau:Je ne sais pas.
Vitesse:Max. 60 m/min
Longueur de coupe:6 à 8 m
Précision:± 3 mm
Moteur de conduite:Servo moteur de 15 kW
Moteur de coupe:Moteur à fréquence variable de 15 kW
Moteur d'alimentation4Servo moteur de 4 kW
6. 300 kW soudeur haute fréquence
Paramètres de conception
Puissance de sortie nominale:300 kW
Voltage nominal en courant continu:Le débit de l'appareil doit être supérieur ou égal à:
courant continu nominal:500A
Fréquence de sortie:f=300 à 350 kHz
Efficacité totale:η > 85%
Forme de sortie du réservoir:Pas de sortie du transformateur de soudage.
Coefficient de réplique:< 1%
Mode de soudage:Soudage par induction, soudage par contact
Capacité de distribution d'énergie:461 KVA
Voltage d'entrée:Système de câble 380V/50Hz, 3 phases 4
Courant d'entrée nominal:I=1500A
Système de refroidissement (système de refroidissement air-eau)
Température de l'eau de sortie:≤ 41°C,plage de température:4°C
Flux d'eau de refroidissement:15 m3/h
Pression d'eau de travail:0.35Mpa
Exigences relatives à la qualité de l'eau:Eau distillée
7Tableau de décomposition
1.Les tuyaux finis se déplacent le long de la table de roulement et sont automatiquement déplacés sur le banc.La simple machine d'emballage contient un conteneur et un équipement d'alignement pneumatique.3.Moteur de banc de roulement: 3 kW
8. Roller
Matériau du rouleau de formage:Cr12
Matériau pour rouleaux de soudage:H13
Dureté du traitement thermique:HRc58 à 62
